Loewe bild 7
Инструкция по установке
8
K
3
4
11
12
6
7
15
5
10
19
18
16
17
1
13
14
20
2
8
9
21
22

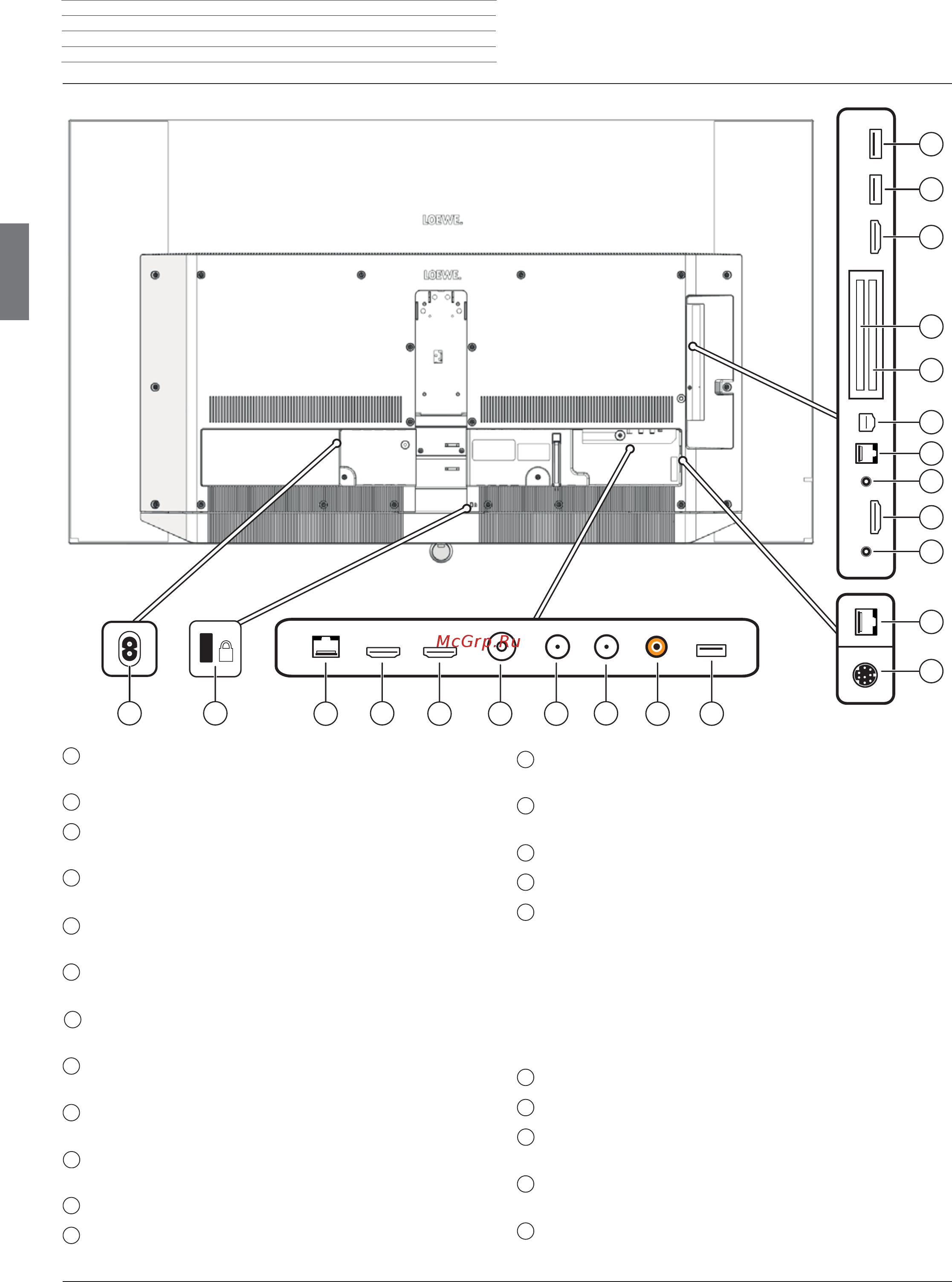

Размещение разъёмов и их назначение
Loewe bild 7.55 / bild 7.65
Размещение разъёмов и их функции(Loewe bild 7.55 / bild 7.65)
Кабель питания -
Переменный ток
напряжением 220-240 В, частотой50-60 Гц.
Слот для блокировки Kensingt on
LAN - подключение к локальной сети
RJ-45 – Ethernet / Fast Ethernet
HDMI 1 ARC - вход HDMI 1 (с поддержкой реверсивного звукового
канала HDMI ARC)
HDMI – Digital Video IN (4K@60Hz)/Audio
IN/OUT
5
HDMI 2 - вход HDMI 2
HDMI – Digital Video IN (4K@60Hz)/Audio IN
6
ANT TV - антенна/кабель, стандарт /
DVB-T/T2 / DVB-C
IEC socket – 75 Ohm / 5 V / 80mA
7
ANT SAT 1 - спутниковая антенна (тюнер 1) DVB-S/S2
F socket – 75 Ohm / 13/18 V / 500mA
8
ANT SAT 2 - спутниковая антенна (тюнер 2) DVB-S/S2
F socket – 75 Ohm / 13/18 V / 500mA
9
SPDIF OUT - цифровой аудиовыход
Cinch socket (orange)
10
USB 3.0 - разъём USB
USB type A – USB 3.0 (max. 900mA)
11
MOTOR UNIT - управление вращением стойки
12
DIGITAL AUDIO LINK - цифровые аудио-выходы – (RJ45)
1
2
3
4
13
HEADPHONE - подключение наушников
Jack 3,5 mm – Headphones 32–200 Ohm
14
HDMI 3 - вход HDMI 3
HDMI – Digital Video IN (4K@60Hz)/Audio IN
15
AUDIO OUT - аналоговый аудио-выход L/R – (
Jack 3,5 mm)
16
RS-232C - серийный интерфейс– (RJ12)
17
AV - Micro AV socket
Доступны у дилера в качестве доп.оборудования:
Audio/Video IN с Scart-адаптером:
Y/C (S-VHS/Hi 8)
CVBS (VHS/8 mm)
RGB
L/R
Audio/Video IN с VGA-адаптером:
PC/STB video signal
Component (YPbPr)
L/R
18
COMMON INTERFACE - слот расширения CI 1 (стандарт V1.3)
19
COMMON INTERFACE - слот расширения CI 2 (стандарт V1.3)
20
HDMI 4 UHD - вход HDMI 4
HDMI – Digital Video IN (4K@60Hz)/Audio IN
21
USB - USB соединение
USB type A – USB 2.0 (max. 500mA)
22
USB - USB соединение
USB type A – USB 2.0 (max. 500mA)
