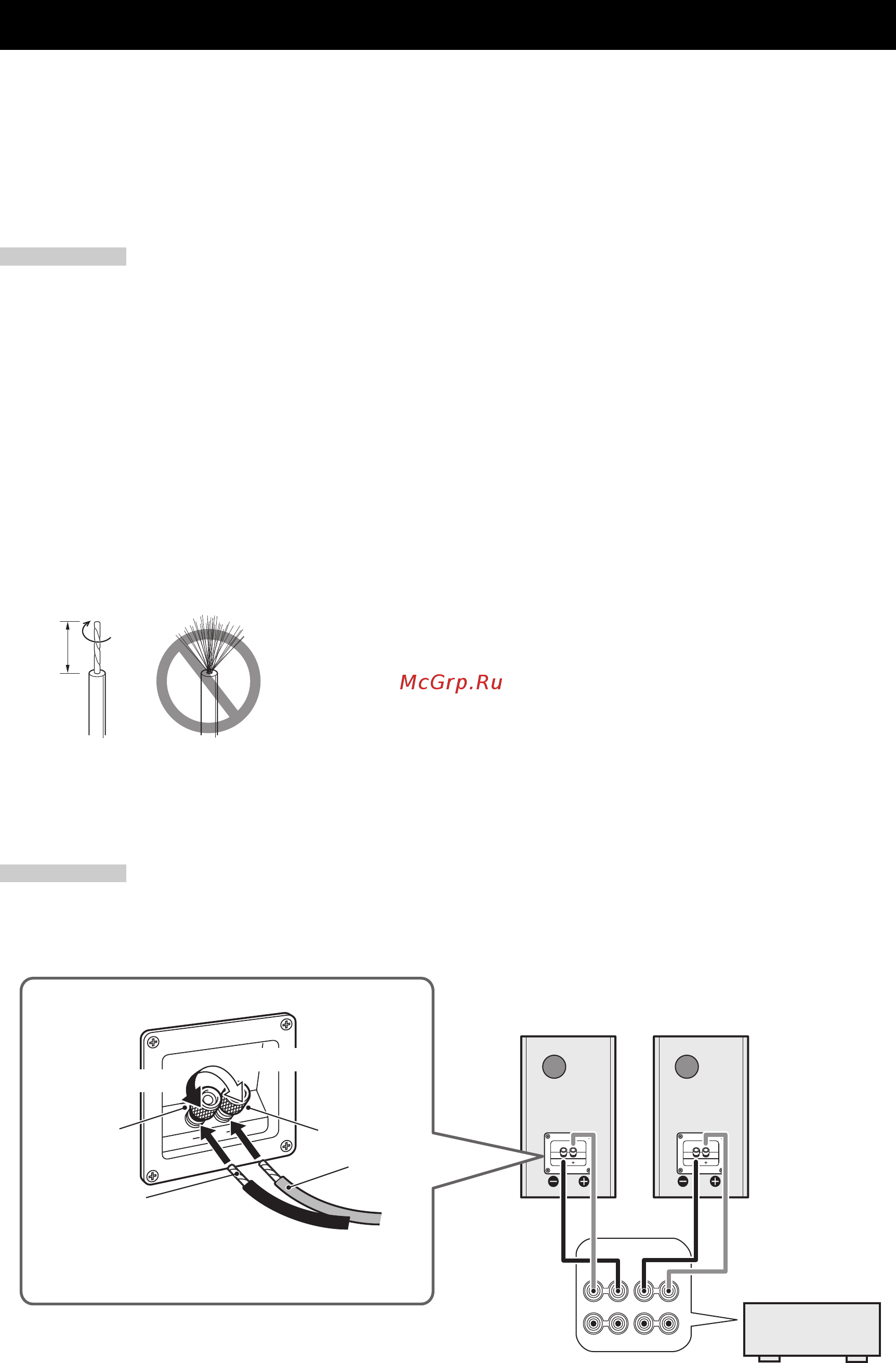

Yamaha NS-B330 Black [20/24] Подключение колонок к усилителю
![Yamaha NS-B330 Black [20/24] Подключение колонок к усилителю](/views2/1273500/page20/bg14.png)
2 Ru
Вам необходим отдельно приобретаемый кабель динамика.
Перед выполнением соединений обязательно отключите усилитель.
■ ПодклюЧениЯ
y
Размер и/или материал кабеля колонки отражается на качестве звучания. Поэтому, рекомендуется приобрести
высококачественный кабель колонки для наилучшего срабатывания данного аппарата.
• Подключите разъёмы (+) на усилителе и динамиках, используя одну сторону кабеля. Подключите разъёмы (–)
на обоих устройствах, используя другую сторону кабеля.
• Подключите один динамик к левым (L) разъёмам усилителя, а другой динамик к правым (R) разъёмам. Не
перепутайте полярность (+, –). Если один динамик будет подключен с обратной полярностью, звук будет
неестественным с пониженным уровнем нижних частот.
• При использовании усилителя с номинальной выходной мощности выше номинальной мощности динамика,
никогда не превышайте максимальный вход динамика.
• Динамик может быть повреждён при продолжительном воспроизведении определённых звуков на высоком
уровне громкости. Например, при продолжительном воспроизведении синусоидальных волн от тестового
диска, низкочастотных сигналов от электронных инструментов и т.д., или при соприкосновении пера
проигрывателя с поверхностью диска, убавьте уровень звука для предотвращения динамика от повреждения.
• В настройках размеров акустической системы AV-ресивера укажите малый размер (или “S”) для всех колонок.
• Посмотрите руководство по эксплуатации, прилагаемое к усилителю или приёмнику.
■ Как подключить кабели колонки
• Не допускайте соприкосновения оголенных проводов разной полярности друг с другом, поскольку это может
вызвать неисправность динамика, усилителя или обоих компонентов.
• Не вставляйте изоляционную оплётку в отверстие. Звук, возможно, не будет выводиться.
Подключение колонок к усилителю
Примечание
1 С конца каждого кабеля удалите 15 мм изоляции. Аккуратно и
туго скрутите проводники кабеля вместе, как изображено на
иллюстрации слева.
2 Ослабьте головку клеммы.
3 Вставьте оголенный конец кабеля в клемму.
4 Зафиксируйте кабель, затянув головку клеммы.
5 Проверьте надежность соединения, слегка потянув за кабель в
области клеммы.
15 mm
Правильно Неправильно
Примечание
SPEAKERS
A
B
L
R
+
+
–
–
Ослабьте
Затяните
Усилитель
или ресивер
Клеммы выхода на колонки
NS-B330
ЛеваяПравая
Черный (–)
Красный (+)
Оголённый
провод
Изоляционная
оплётка
