11
Русский
Подготовка к эксплуатации

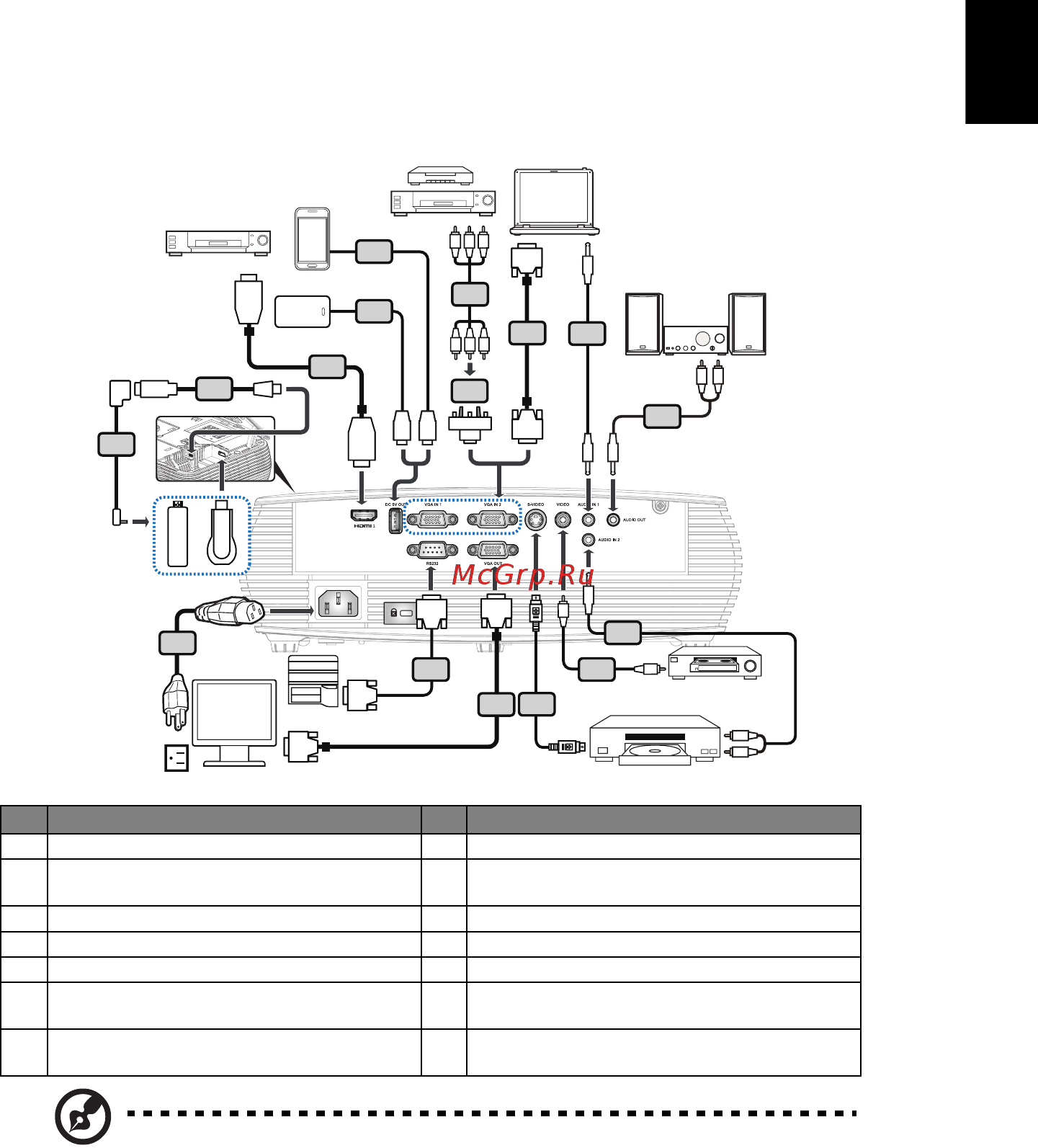

Подключение проектора
Тип 1
Примечание 1. Для обеспечения надлежащей работы проектора
с компьютером убедитесь, что частота обновления экрана
совместима с проектором.
Примечание 2. Функции зависят от определения модели.
Примечание 3. При длине более 5 м для USB кабеля требуется
включенный удлинитель.
Примечание 4. Для включения функции MHL в некоторых
мониторах требуется конвертер (который поставляется
производителем смартфона).
Примечание 5. Выходной разъем USB
постоянного тока 5 В
поддерживает вывод питания 5 В/2,0 А для зарядки
дополнительного внешнего аккумулятора только в том случае,
если источник MHL не обнаружен.
Примечание 6. Выходной разъем VGA OUT для сквозного
подключения только к входному разъему VGA IN 1.
# Описание # Описание
1 Кабель питания 8 Кабель VGA
2 Кабель Micro USB (штекер) - Micro
USB (гнездо) 50 мм
9 Аудиокабель со штекерами
3 Кабель Micro USB - Mini USB 80 мм 10 Кабель аудио Jack/RCA
4 Кабель HDMI 11 Кабель композитного видеосигнала
5 USB кабель для зарядки устройства 12 Кабель S-Video
6 Кабель компонентного видеосигнала с
3-мя разъемами RCA
13 Кабель RS232
7 Переходник с VGA на компонентный
(HDTV) интерфейс
2 / MHL
Internal 5V
RS232
RS232
13
RS232
HDTV adapter
7
6
RBG
R
BG
D-Sub
D-Sub
8
HDMI
HDMI
4
9
10
R
W
R
W
10
5
5
Y
Y
11
D-Sub
D-Sub
8
1
12
Acer Dongle
Chromecast
2
3
Аудиовыход
Проигрыватель DVD
Внешний аккумулятор
Проигрыватель DVD ,
ТВ-приставка, приемник HDTV
Смартфон
Выход S-Video
Выход видео
