8

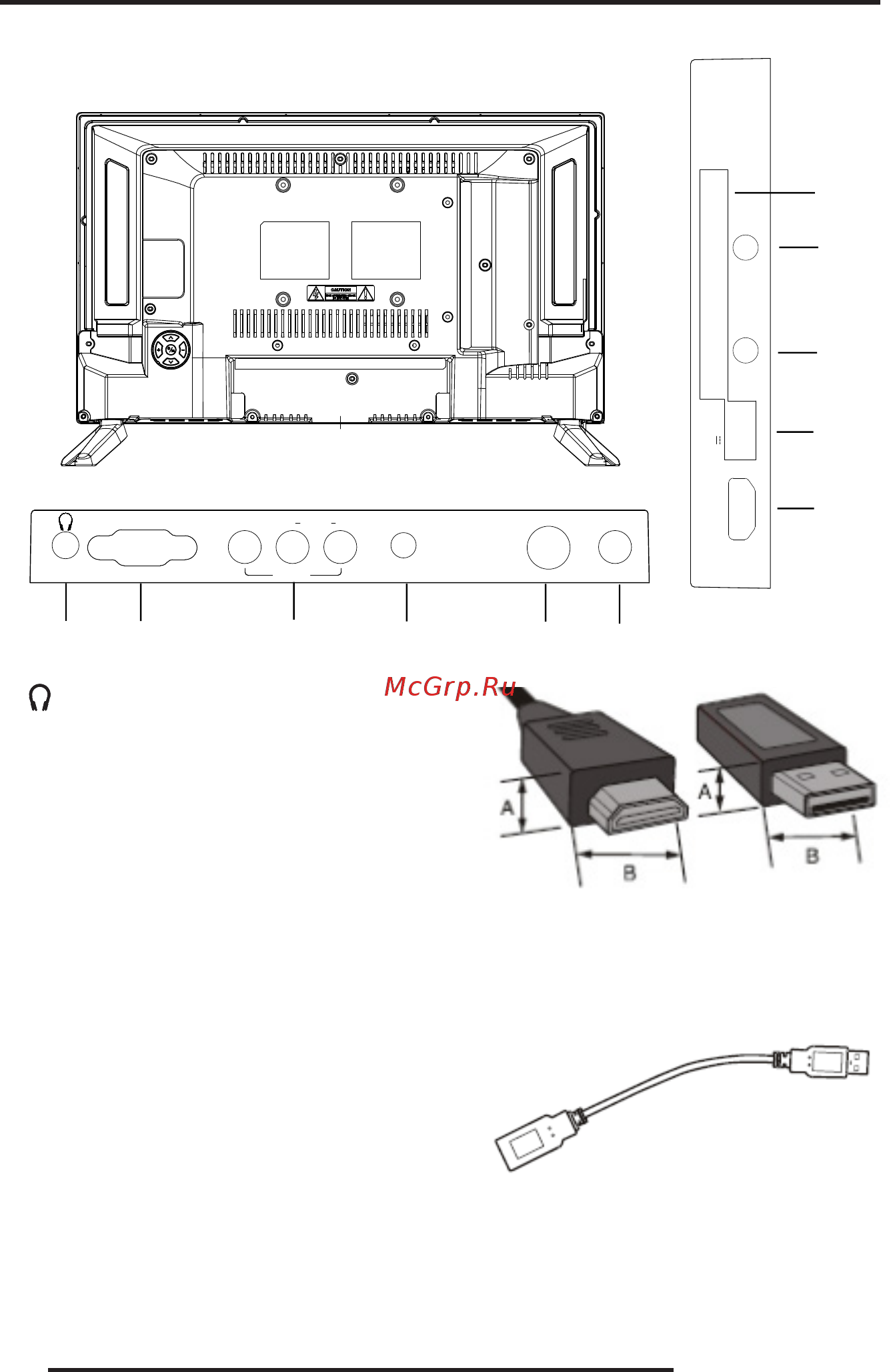

ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ТЕЛЕВИЗОРОМ И ИХ НАЗНАЧЕНИЕ
РАЗЪЕМЫ ТЕЛЕВИЗОРА И ИХ НАЗНАЧЕНИЕ
ANT CABLE IN - Гнездо для под
ключения телевизи-
онной антенны или телевизионного кабеля
HDMI – Аудио/видеовход HDMI
AV OUT (VIDEO R-AUDIO-L) – Композитный
видеовыход и парный аудиовход
(сигнал на данном выходе есть не во всех режимах
телевизора)
PC IN (PC – PC/DVI AUDIO IN) разъёмы для под-
ключения к ПК (видео и аудио)
Размер входного разъема HDMI кабеля не должен
превышать 10 мм (А) х 20 мм (В).
Размер входного разъема USB не должен превы-
шать 7 мм (А) х 18 мм (В).
Если вы не можете подключить устройство USB
напрямую к телевизору, используйте удлинитель-
ный кабель.
1
2
3
4
1
2
3
4
6
7
9
10
8
5
YPbPr – Компонентный видеовход для под
-
ключения DVD-проигрывателя или другого обору
-
дования. При подключении видеосигнала к компо-
нентному входу телевизора, аудиосигнал
подключите в аудиовходу AV
USB – Разъем для подключения накопителей USB
AUDIO OUT – Аудиовыход для подключения на-
ушников
5
6
9
AV IN – Композитный видеовход и парный
аудиовход
10
Digital Audio Out – Цифровой аудиовыход
7
COMMON INTERFACE – Разъем для подключения
карты доступа CI
8
AV/YPbPr_R/L
YPbPr
COMMON INTERFACE
HDMI
USB2.0
(5V 500mA)
PC
AUDIOL R
VIDEO
AV OUT
PC AUDIO
ANT
DIGITAL
AUDIO OUT
