Pioneer VSX-AX5 I-S [17/116] Подсоединение видео компонентов
![Pioneer VSX-AX5 I-S [17/116] Подсоединение видео компонентов](/views2/1274673/page17/bg11.png)
17
Ru
Подсоединение вашего оборудования
ПОДГОТОВКА
Подсоединение видео компонентов
Перед произведением или изменением соединений выключите питание и вытяните шнур питания из разетки АС.
Подсоедините ваши видео компоненты, как указано на этой и следующей станицах. Для видео компонентов (например, DVD
проигрывателя), необходимо проделать два типа соединений - видео и аудио. Подсоедините ваш видео сигнал компонентным
видео, S видео или составными видео шнурами (качество воспроизведение ухудшается соответственно),
но при этом
необходимо использовать тот же тип видео шнуров, что и для подсоединения ТВ
.
Для аудио сигнала, чтобы была возможность прослушивать дигитальные саундтреки, такие как Dolby Digital или DTS, вы
должны подсоединить дигитальный вход с помощью коаксиального или оптического шнура (см. стр. 23). Было бы хорошо
подсоединить ваши компоненты также с аналог аудио соединениями.
Если вы хотите производить запись с вашего DVD проигрывателя, вам необходимо проделать соединения составного (или S
видео) шнура и аналог аудио.

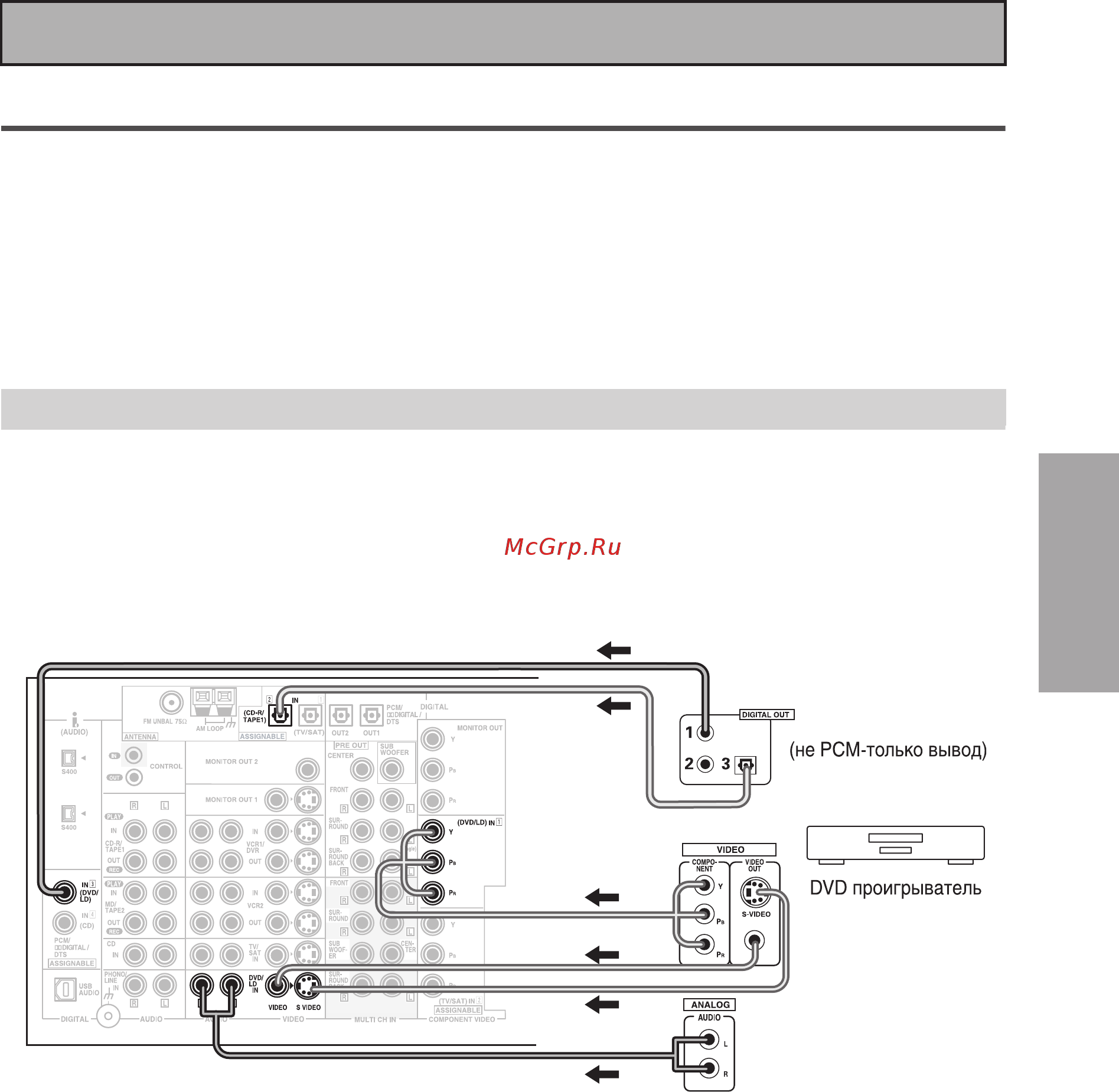

Подсоединение DVD проигрывателя
Перед произведением или изменением соединений выключите питание и вытяните шнур питания из разетки АС.
Подсоедините ваш аудио сигнал коаксиальными или оптическими дигитальным шнурами (нет необходимости производить оба
соединения). Если вы подсоедините ваш DVD/LD проигрыватель компонентным видео шнуром, возможно, вам придется также
настроить и ваш DVD проигрыватель на компонентный видео вывод. См. инструкцию по эксплуатации DVD проигрывателя,
чтобы получить более подробную информацию. Если ваш проигрыватель совместим с DVD-Аудио или Супер Аудио CD
(SACD), см. стр. 21. Если ваши компоненты совместимы с i.LINK, см. стр. 28.
Вам также необходимо подсоединить ваше аудио с помощью аналог соединений.
* Стрелками указано направление сигнала.
Заметка:
• Не забудьте произвести дигитальное коаксиальное или дигитальное оптическое соединение (на схеме указано как DIGITAL
гнездо 3 или DIGITAL гнездо 2), но нет необходимости проделывать оба соединения.
• Если ваши дигитальные соединения отличаются от установок по умолчанию (см. стр. 23), вам будет необходимо направить
дигитальные гнезда на используемый вами компонет(ы).
VSX-AX5i_Ru.book Page 17 Friday, August 8, 2003 10:56 AM
