Дисплеи и управления
36
Ru
Задняя панель

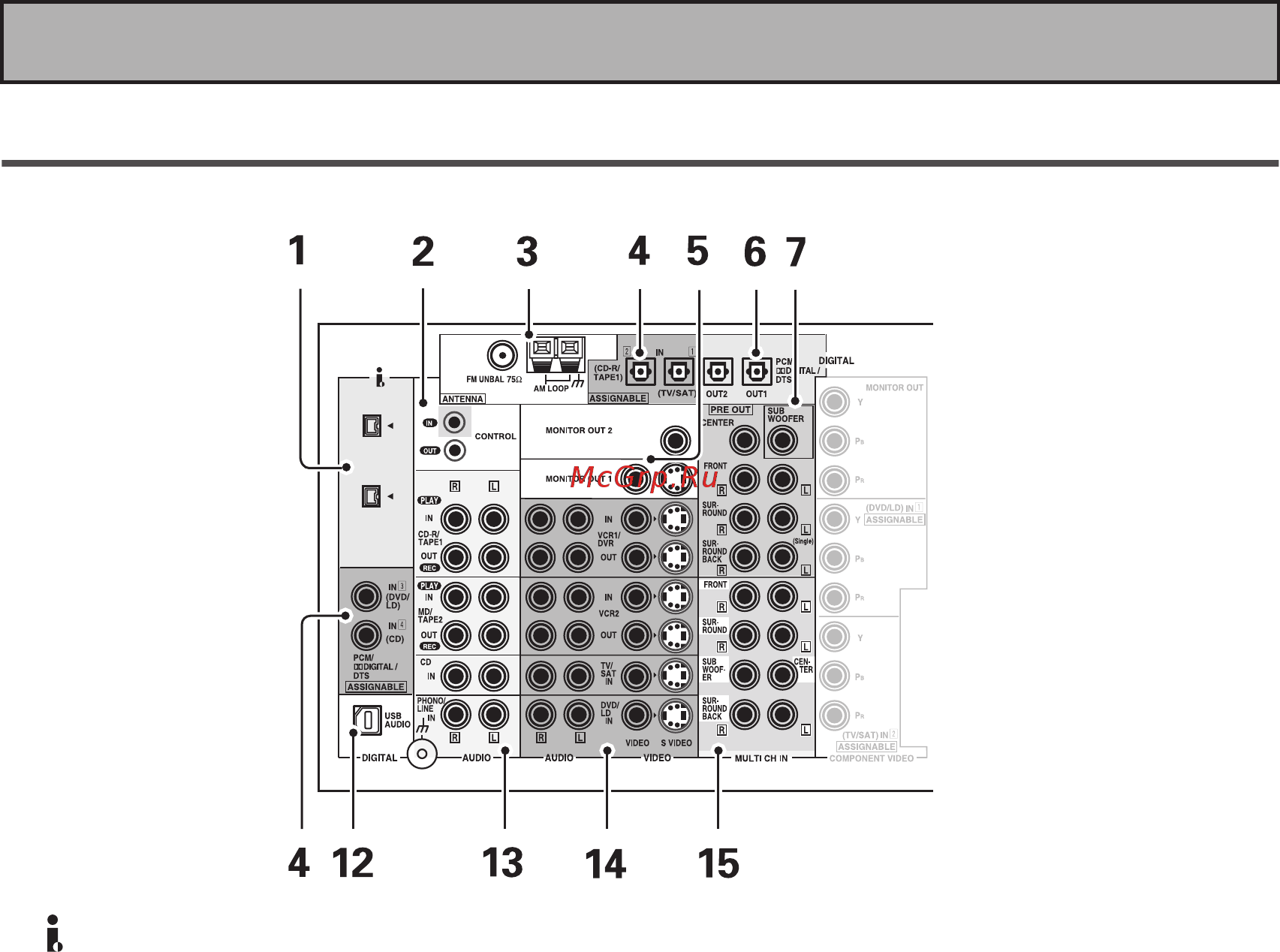

Все терминалы на задней панели объясняются и/или указываются в этом разделе.
1 (AUDIO) - i.LINK соединители
4-х штыревые, S400 i.LINK соединители, созданные для
подсоединения к проигрывателям и другим
компонентам, оснащенным i.LINK. Каждый i.LINK
соединитель одновременно исполняет роль ввода и
вывода (см. стр. 28).
2Терминалы CONTROL IN/OUT (см. стр. 79)
Вы можете использовать эти гнезда для подсоединения
другого PIONEER оборудования, которое оснащено
CONTROL терминалом, управление которым после
этого осуществляется направлением дистанционного
управления(ий) на один определенный дистанционный
датчик.
3Терминалы радио антенн (см. стр. 24)
Подсоедините здесь антенны для встроенного радио
проигрывателя.
4Терминалы DIGITAL IN (см. стр. 22)
Используйте эти терминалы для ввода сигнала с DVD,
CD проигрывателя или любого другого типа
дигитального проигрывателя. Для того, чтобы стало
возможным воспроизведение Dolby Digital и других
саундтреков со звуковым окружением, вам необходимо
проделать дигитальные соединения. Используйте эти
дигитальные терминалы для этой цели. Если,
произведенные вами, соединения не соответствуют
установкам по умолчанию (см. стр. 23), вам необходимо
выполнить “Присвоение дигитальных входов” на стр. 89.
5Терминалы MONITOR OUT 1 & 2 (здесь
подсоедините ТВ или монитор, см. стр. 16)
Используйте любой из этих терминалов, чтобы вывести
видео сигнал к вашему ТВ, видеопроэктору(ам) или
монитору(ам). Экранный дисплей установка приемника
будет воспроизведен только через MONITOR OUT 1.
6Терминалы DIGITAL OUT (см. стр. 22)
Используйте эти терминалы для вывода дигитального
сигнала к DVD-R, CD-R, MD магнитофону или к любому
другому типу дигитального магнитофона.
7 PRE OUT аналог терминалы (здесь
подсоедините усилитель, см. стр. 78)
Используйте эти терминалы для вывода аудио сигналов
этого усилителя к другим усилителям, если вы выбрали
такую установку для вашей системы.
S400
S400
(AUDIO)
