12
Ru
Подключение проигрывателя
DVD и телевизора
На этой странице показан порядок
подключения проигрывателя дисков DVD и
телевизора к ресиверу.
1 Соедините коаксиальный цифровой
аудиовыход проигрывателя DVD со
входом DIGITAL COAX 1 (DVD/BD) этого
ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.
1
2 Подключите композитный
видеовыход и стереофонические
аналоговые аудиовыходы
2
проигрывателя DVD ко входам DVD/BD
этого ресивера.
Для соединения используйте стандартный
видеокабель RCA
3
и стереофонический
акустический кабель RCA.
• Если проигрыватель DVD имеет
многоканальные аналоговые выходы,
подключите их, как описано в разделе
Подключение многоканальных аналоговых
выходов на стр.13.
3 Соедините аналоговые аудиовыходы
телевизора со входами TV/SAT ресивера.
Это позволит осуществлять воспроизведение
звука со встроенного тюнера телевизора.
Используйте для этого стереофонический
аудиокабель RCA.
• Если используемый телевизор имеет
встроенный цифровой декодер, можно
также соединить оптический цифровой
аудиовыход телевизора со входом DIGITAL
OPT 2 (TV/SAT) ресивера. Для соединения
используйте оптический кабель.
4 Подключите видеоразъем ресивера
MONITOR OUT (ВЫХОД МОНИТОРА) к
видеовходу телевизора.
Для подключения к гнезду композитного видео
используйте стандартный видеокабель RCA.
4

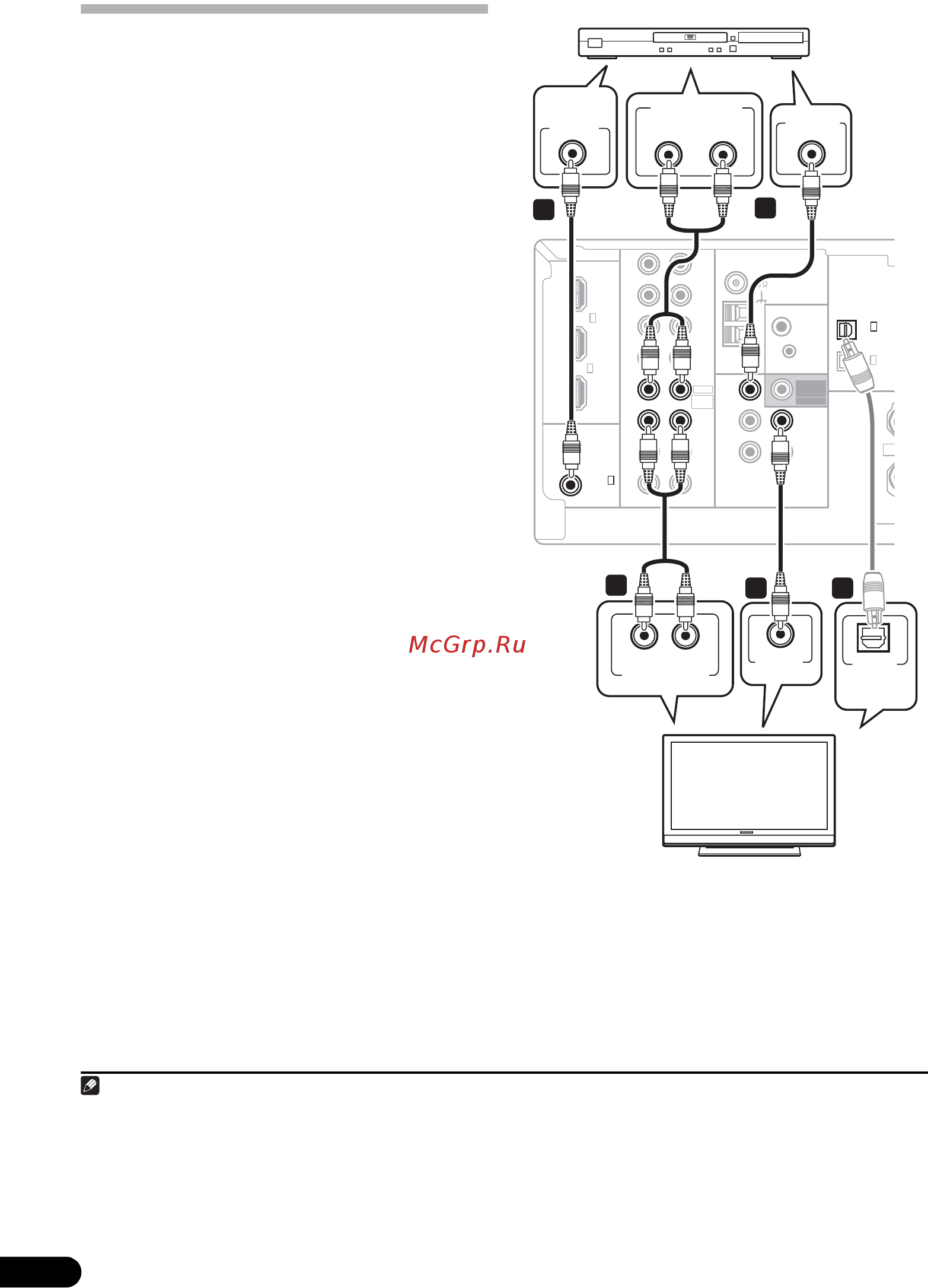

На рисунке показана модель VSX-918V, но
соединения для модели VSX-818V аналогичны.
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с оптическим
входом ресивера с помощью оптического кабеля. При настройке ресивера потребуется указать, какой его вход
подключен к проигрывателю (см. раздел Меню назначения входов на стр. 64).
2 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя DVD.
3 Если на проигрывателе имеется выход компонентного видео, его тоже можно подключить. Подробнее см. раздел
Использование разъемов компонентного видео на стр. 16.
4 Если для подключения ресивера к телевизору требуется использовать выходы компонентного видео, обратитесь к
разделу Использование разъемов компонентного видео на стр. 16.
HDMI
IN
RL
IN
AUX
CD
IN
OUT
DVD
/
BD
TV
/
SAT
FRONT
DVD5 .1
CH INPUT
IN
IN
DVR
/
VCR
DVR
/
VCR IN
TV
/
SAT IN
DVD
/
BD IN
AM
LOOP
IN
OUT
DIGITAL IN
OPT
OPT
R
A
FM UNBAL
CONTROL
ANTENNA
DVR
/
VCR OUT
MONITOR
OUT
AUDIO VIDEO
IN
OUT
DIGITAL IN
COAX
(DVD
/
BD)
CD-R
/
TAPE
/
MD
(
ASSIGNABLE
)
(
ASSIGNABLE
)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
(
DVD
/
BD
)
IN
1
1
1
(
TV
/
SAT
)
IN
OUT
2
(
TV
/
SAT
)
(
CD
)
2
(
ASSIGNABLE
)
ANALOG AUDIO OUT
LR
DIGITAL
AUDIO OUT
OPTICAL
VIDEO IN
RL
DIGITAL
AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
VIDEO OUT
1
2
34
3
VSX-918V
Телевизор
Проигрыватель DVD
VSX_918_818_Russian.book Page 12 Thursday, December 27, 2007 6:05 PM
