Windows Media и логотип Windows являются
торговыми марками или зарегистрированными
торговыми марками корпорации Microsoft в
США и/или других странах.
Подключение HDD/DVD
рекордера,
видеомагнитофона и других
источников видеосигнала
Данный ресивер имеет аудио и видео входы и
выходы, пригодные для подключения
аналоговых или цифровых видео рекордеров/
магнитофонов, включая рекордеры/
магнитофоны VCR и HDD/DVD.

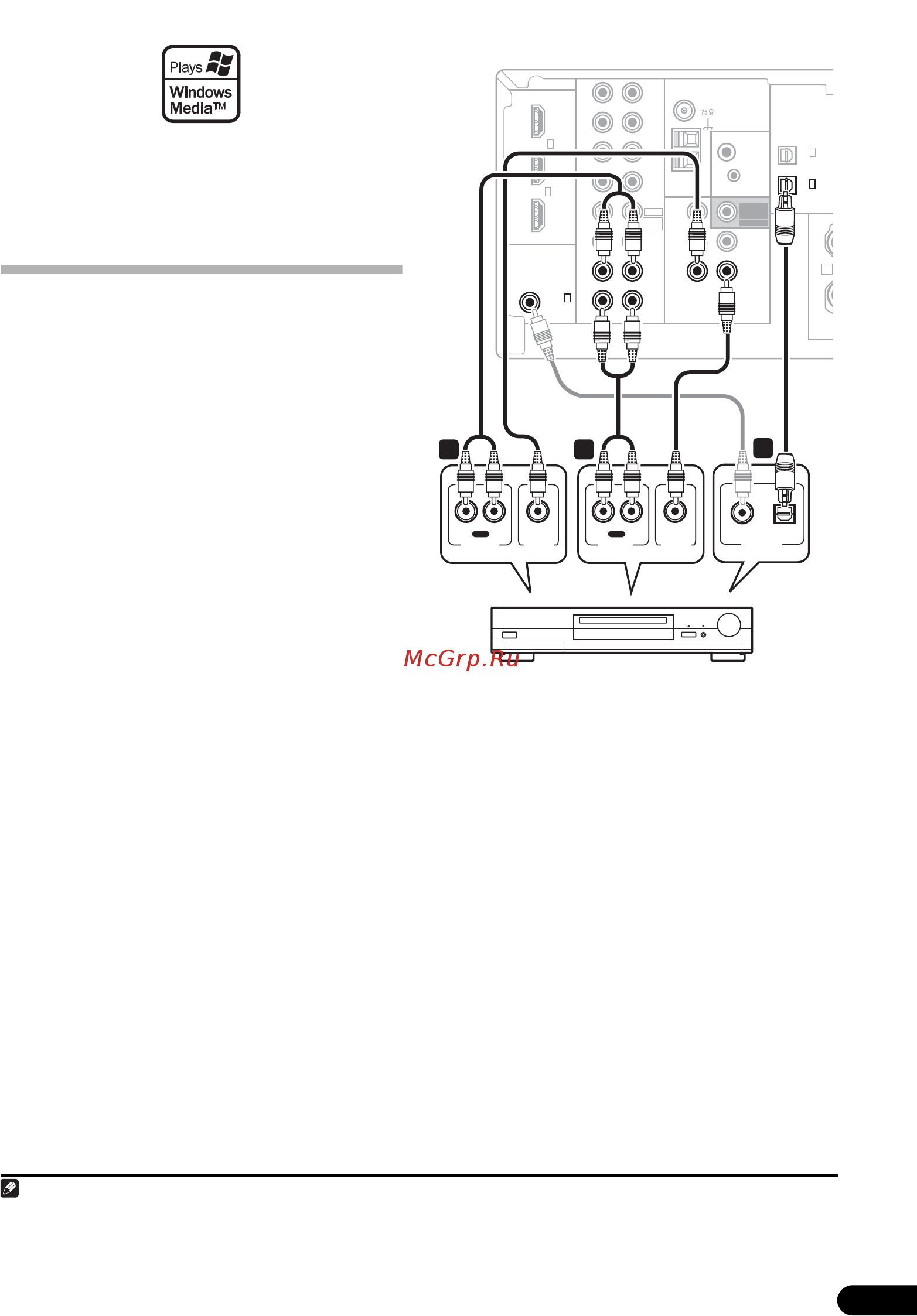

1 Соедините аудио/видеовыходы
рекордера соответственно со входами
DVR/VCR AUDIO и VIDEO данного
ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
1
2 Соедините аудио/видеовходы
рекордера соответственно со выходами
DVR/VCR AUDIO и VIDEO данного
ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3 Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.
На примере показано подключение рекордера
ко входу DIGITAL OPT 1 (CD).
2
На рисунке показана модель VSX-918V, но
соединения для модели VSX-818V аналогичны.
Примечание
1 Если на используемом видеокомпоненте также имеется выход компонентного видео, его тоже можно подключить.
Подробнее см. раздел Использование разъемов компонентного видео на стр. 16.
2 В этом случае нужно указать ресиверу, к какому цифровому входу подключена приставка (см. Меню назначения входов
на стр. 64).
