Hyundai H-CDM8017 (черный) [32/54] Схема электрических соединений
![Hyundai H-CDM8017 [32/54] Схема электрических соединений](/views2/1274724/page32/bg20.png)
32

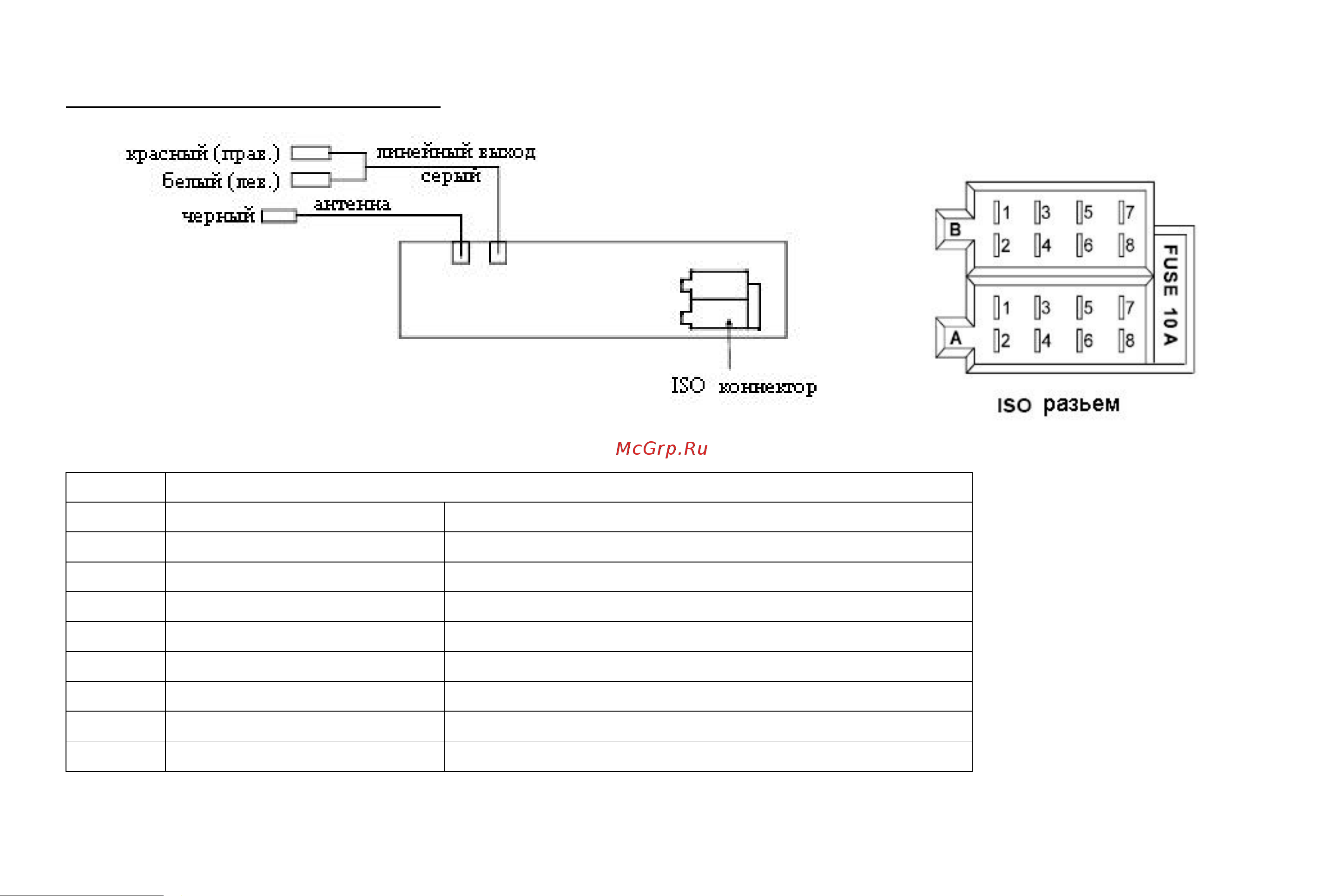

Схема электрических соединений
Внимание:
Перед установкой свяжитесь с Вашим региональным дилером.
Номер
Функция
Разъем A Разъем B
1 Задний правый(+)
2 Задний правый(-)
3 Передний правый(+)
4 Питание 12В (+) Передний правый(-)
5 Авто антенна Передний левый(+)
6 Передний левый(-)
7 Зажигание (+12В) Задний левый(+)
8 Земля Задний левый(-)
