13 Ru
Подключения
Русский
ПОДГОТОВКА
Подключите один тип аудиогнезд(а) и/или видеогнезд(а), которыми оборудованы компоненты приема.
■ Аудиогнезда
Данный аппарат оборудован тремя типами
аудиогнезд. Подключение зависит от наличия
аудиогнезд на других компонентах.
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговых
аудиокабеля. Подключите красные штекеры к
правым гнездам и белые штекеры к левым
гнездам.
Гнездо DIGITAL AUDIO COAXIAL
Для цифровых аудиосигналов, передающихся
через коаксиальный цифровой аудиокабель.
Гнезда DIGITAL AUDIO OPTICAL
Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.
• Вы можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS.
Оптические входные гнезда совместимы с цифровыми
сигналами с частотой выборки до 96 кГц.
• Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие на цифровые гнезда, не
выводятся на аналоговые гнезда AUDIO OUT (REC).
■ Видеогнезда
Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на видеоэкране.
Гнезда VIDEO
Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.
Гнезда S VIDEO
Для S-video сигнала, разделенных на видеосигналы
яркости (Y) и насыщенности (С), передающихся по
раздельным проводам S-video кабелей.
Гнезда COMPONENT VIDEO
Для компонентных сигналов, разделенных на
видеосигналы яркости (Y) и насыщенности
(P
B, PR), передающихся по раздельным проводам
компонентных видеокабелей.
Сигнал экранного меню не выводится на гнезда DVR OUT
(REC).

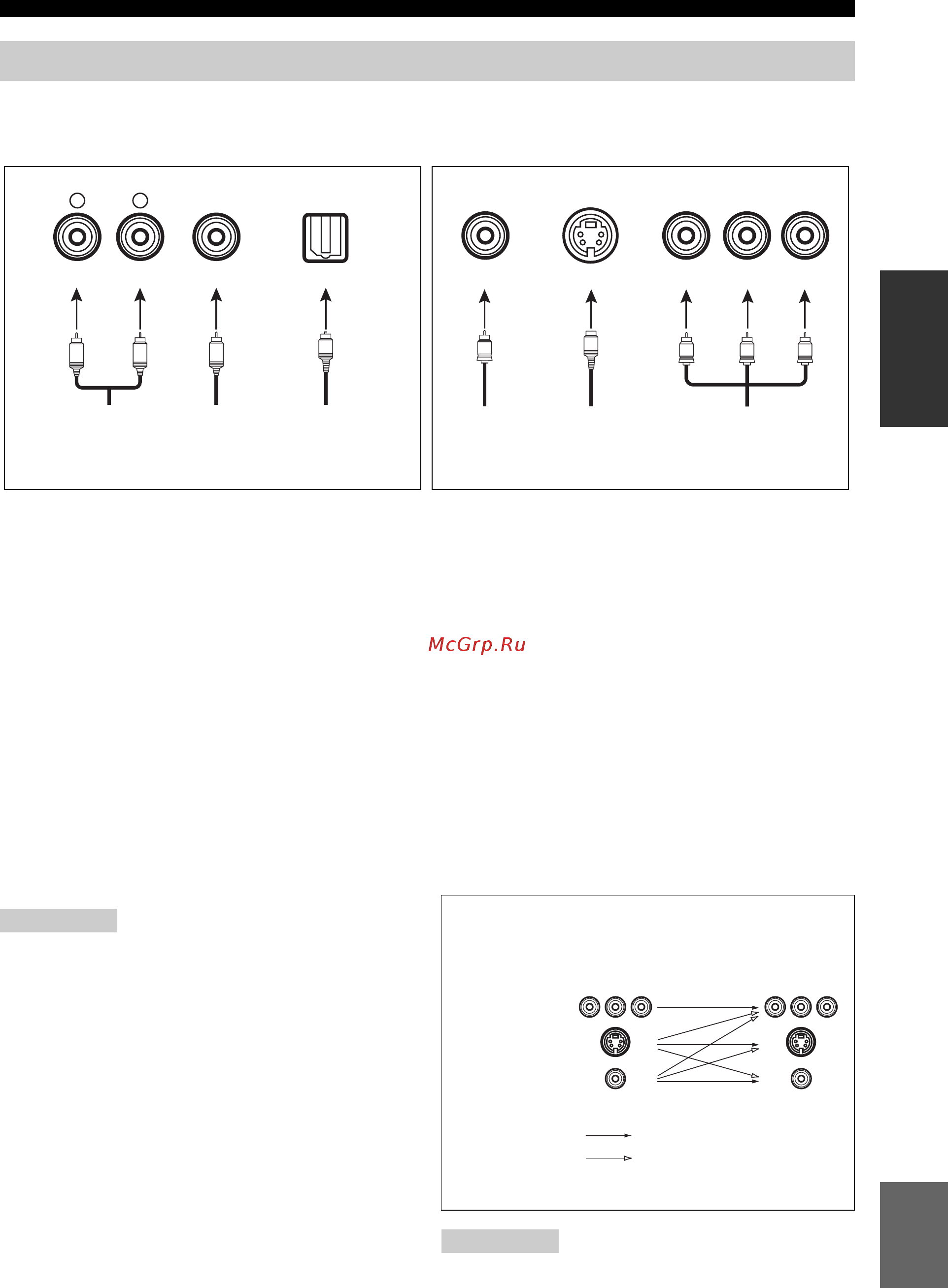

Информация о гнездах и штекерах кабелей
VIDEO S VIDEO
COMPONENT VIDEO
P
R
P
B
Y
PB
PR
Y
S
V
COAXIAL
DIGITAL AUDIO
AUDIO
OPTICAL
DIGITAL AUDIO
R
L
C
O
R
L
Левый и правый
штекеры
аналогового
аудиокабеля
Штекер
оптического
цифрового
аудиокабеля
Штекер
коаксиального
цифрового
аудиокабеля
Штекер
композитного
видеокабеля
Штекеры
компонентного
видеокабеля
Аудиогнезда и штекеры кабелей Видеогнезда и штекеры кабелей
(Красный)(Белый) (Оранжевый) (Желтый) (Красный) (Синий) (Зеленый)
Штекер
S-видеокабеля
Примечания
Примечание
PR PB Y PR PB Y
Поток видеосигнала для MONITOR OUT
Выход
(MONITOR OUT)
Вход
COMPONENT
VIDEO
VIDEO
S VIDEO
Прямо
Преобразование
видеосигнала установлено
на ON (смотрите стр. 67)
