Arcam Diva AVR300 B [10/45] Подключение к источнику питания

AVR300

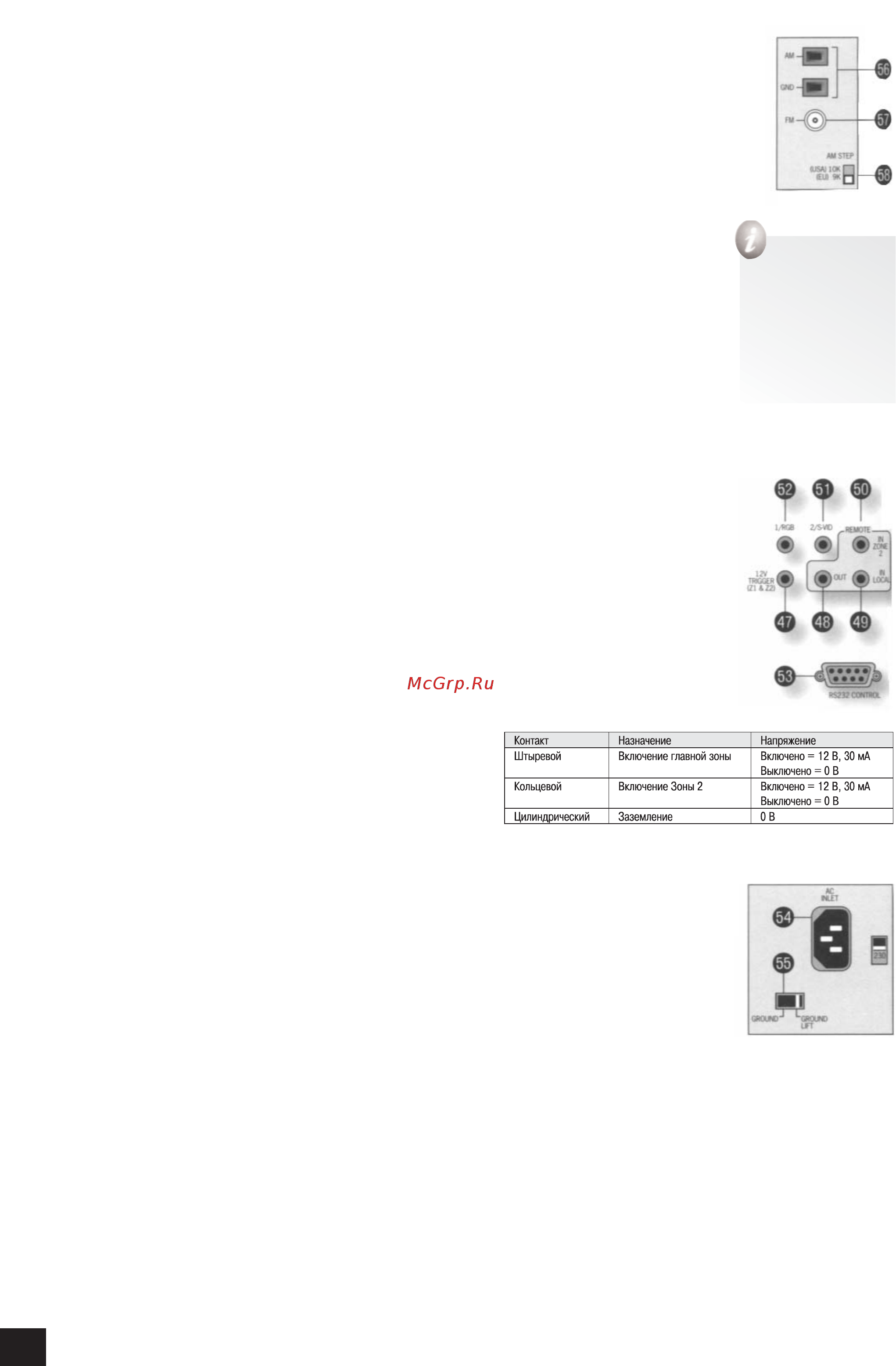

Подсоединение антенн диапазонов АМ и FM

Антенна FMдиапазона

Антенна FMдиапазона необходима для приема радиосигналов очень высокой частоты (ОВЧ, ультракороткие волны) с частотной модуляцией.

Несмотря на то что к AVR300 прилагается ленточная антенна FMдиапазона, для оптимального радиоприема в FMдиапазоне рекомендуем

дополнительно приобрести соответствующую антенну, устанавливаемую на крыше или чердаке, так как она обеспечивает превосходное ка

чество приема. (Желательно, чтобы установку антенны на крыше выполнил квалифицированный специалист по установке антенн, способный

должным образом сориентировать антенну на ближайший FMпередатчик.)

В некоторых регионах существует кабельное радиовещание или в многоквартирных домах установлены системы разнесения антенн. В лю

бом из этих случаев в вашем доме должно быть контактное гнездо с маркировкой «FM» [Частотная модуляция, ЧМ] или «VHF» [ОВЧ] (не поль

зуйтесь гнездом с маркировкой «TV» [Телевизионная]), которое нужно подключить к входному гнезду (57) AVR300.

Если вы хотите пользоваться прилагаемой ленточной антенной FMдиапазона, закрепите ее как можно выше на стене так, чтобы элементы,

образующие букву «Т», были расположены горизонтально. Поочередно закрепите антенну на всех пригодных для этого стенах комнаты, что

бы определить стену, обеспечивающую наилучший прием, и зафиксируйте антенну кнопками или липкой лентой в форме буквы «Т» (кнопки

не должны контактировать с внутренним проводом антенны). После сборки антенны (см. блок текста справа), подсоедините штекер ленточ

ного кабеля к входному гнезду (57) AVR300.

Антенна АМдиапазона

Антенна АМдиапазона необходима для приема средневолновых радиосигналов с амплитудной модуляцией.

К AVR300 прилагается рамочная антенна АМдиапазона. Ее нужно подсоединить ко входам антенны АМдиапазона (56): один конец

кабеля — к разъему «АМ» [Амплитудная модуляция, АМ], а другой — к разъему «GND» [Заземление] (какой конец кабеля к какому

разъему подсоединять, не имеет значения). Поворачивайте антенну до нахождения положения, обеспечивающего наилучший при

ем.

В районе с плохим приемом сигнала или в случае, если AVR300 используется внутри многоэтажного каркасного здания рамного ти

па, для улучшения приема можно использовать проволоку длиной от 3 до 5 метров. Закрепите проволоку на возвышении снаружи

здания (если возможно) и подсоедините один ее конец ко входу антенны АМдиапазона в дополнение к прилагаемой рамочной ан

тенне (не отсоединяйте рамочную антенну).

ШАГ НАСТРОЙКИ В АМДИАПАЗОНЕ

Необходимо задать шаг радионастройки в АМдиапазоне в соответствии с регионом вашего проживания. Для этого воспользуйтесь переключателем (58) на задней па

нели: установите его на 10 кГц, если вы живете в Северной Америке, или на 9 кГц, если вы живете в любом другом месте. Обращаем ваше внимание на то, что, если

вы живете в Северной Америке, этот переключатель должен быть установлен в правильное положение, даже если вы не собираетесь слушать радиопередачи АМдиа

пазона, потому что в противном случае изменятся некоторые установки FMтюнера.

Разъемы для подключения кабелей управления

§48 «REMOTE OUT» [Выход сигнала дистанционного управления]. С этого разъема на выход подается любой сигнал дистанционного

управления, принимаемый либо датчиком на передней панели, либо поступающий с одного из разъемов дистанционного управления.

Разъем позволяет дистанционно управлять компонентамиисточниками; возможность управления обеспечивается или путем подклю

чения этого выхода к устройству, которым вы хотите управлять, через ИКгнездо диаметром 3,5 мм (только аппараты производства

Arcam), или путем использования ИКизлучателя, присоединенного к центру окошка ИКдатчика на компонентеисточнике (например,

миниизлучателя Xantech 283MW).

(49) «IN LOCAL» [Вход локального приемника]. Используйте для подключения локального ИКприемника, если ИКприемник на пе

редней панели AVR300 загорожен.

(50) «IN ZONE 2» [Вход для Зоны 2]. Этот вход позволяет дистанционно управлять AVR300 из Зоны 2 с инфракрасного пульта дис

танционного управления (для получения дополнительной информации см. выше раздел «Соединительные разъемы Зоны 2»).

(53) «RS232 CONTROL» [Разъем управления RS232]. Предназначен для подключения устройств управления, имеющих последова

тельный порт RS232 (например, контроллеров с сенсорным экраном производства Crestron и AMX). Данный разъем также использует

ся для обновления программного обеспечения системы управления.

Триггерные выходы

На AVR300 есть три триггерных выходных стереогнезда диаметром 3,5 мм, каж

дое из которых имеет два контакта: штыревой и кольцевой. Техническая инфор

мация по триггерным выходам приведена в соответствующих таблицах.

(47) «12V TRIGGER» [12вольтный триггер]. Этот выход можно использовать

для автоматического включения и выключения усилителей мощности или компо

нентовисточников для главной зоны и Зоны 2. В таблице справа указано функ

циональное назначение контактов триггерного вывода.

Видеотриггеры (52) «1/RGB» и (51) «2/SVID». Эти триггерные выходы выполняют различные функции в зависимости от установки, заданной для пункта «Video Status»

[Видеостатус] меню «General Settings» [Общие установки]. См. более подробную информацию на стр. 12.

Подключение к источнику питания

(54) «AC INLET» [Вход переменного тока]. AVR300 имеет источник питания, рассчитанный на два напряжения, 120 В и 230 В, кото

рые можно выбирать посредством переключателя. В зависимости от региона, куда поставляется аппарат, этот переключатель на за

водеизготовителе устанавливается в положение, соответствующее сетевому напряжению в данном регионе.

(55) Переключатель «GROUND/GROUND LIFT» [Заземление/Размыкание заземления]. В сложных системах, где есть входы для

ресиверов спутникового телевидения или радиоантенны, заземление аппарата может увеличить уровень фоновых помех в виде гуде

ния или жужжания в громкоговорителях акустических систем. Если это произойдет, установите данный переключатель в положение

«GROUND LIFT», чтобы разъединить заземление сигнала и заземление монтажной панели аппарата.

Ни при каких обстоятельствах НЕ ОТСОЕДИНЯЙТЕ устройство заземления от шнура питания.

Шнур питания от сети переменного тока

При нормальных условиях эксплуатации на аппарат подается питание через сетевой шнур с неотсоединяемой штепсельной вилкой. Убедитесь, что вилка шнура пита

ния, прилагаемого к аппарату, подходит к вашей розетке сети переменного тока. Если вилка не подходит к розетке, обратитесь по месту приобретения аппарата.

Если по какойлибо причине вилку нужно заменить, от нее следует незамедлительно избавиться безопасным образом, потому что, если, например, ребенок вставит ее

в сетевую розетку, он может получить удар электрическим током. Если вам потребуется новая вилка, обратитесь по месту приобретения аппарата.

Подключение шнура питания к аппарату и источнику питания

Вставьте штекер (розеточная часть сетевого соединителя в соответствии со стандартом Международной электротехнической комиссии (МЭК)) шнура питания, прилага

емого к аппарату, в гнездо подвода питания (54) на задней панели аппарата. Штекер должен быть вставлен плотно.

Вставьте штекер на другом конце шнура в розетку электросети и включите розетку, если она выключаемая.

Присоединение штекера

к ленточному кабелю ан

тенны FMдиапазона:

1) ослабьте два винта на штекере;

2) вставьте под шляпки винтов

лепестковые выводы ленточного

кабеля;

3) затяните винты на штекере.
