AVR300
5
Перед выполнением кабельных соединений
Прежде чем подключать к вашему ресиверу другие компоненты аудио/видеосистемы, обязательно прочитайте и уясните нижеприведенную информацию, так как она по
влияет на ваш выбор кабельных соединений и последующее использование системы.
Аудиосоединения
Везде, где это возможно, подключайте и аналоговые, и цифровые выходы цифровых компонентовисточников. Это обеспечит использование цифрового входа для глав
ной зоны и соответствующего аналогового входа для записи на аналоговую кассетную деку или видеомагнитофон либо для выхода Зоны 2.
Видеосоединения
AVR300 обеспечивает преобразование между различными форматами видеосигнала. Это означает, что при необходимости AVR300 может преобразовывать сигналы ком
позитного, Svideo и компонентного форматов в сигналы других форматов из указанных (за некоторыми исключениями).
Например, для просмотра записи, воспроизводимой видеомагнитофоном, подключенным к композитному входу, вы можете использовать Svideo или компонент
ный/RGBвыход AVR300. Это позволяет вам использовать единственное (обычно высококачественное компонентное/RGB) соединение между AVR300 и вашим устрой
ством отображения.
Тем не менее преобразование видеосигнала невозможно ни для закольцованной записи, ни для Зоны 2. Это значит, что для записи Svideo или композитного сигнала
должен подводиться сигнал того же формата, а для просмотра видео в Зоне 2 требуется композитный сигнал.
Иерархия качества видеосигнала для различных форматов следующая:
Компонентный/RGB — самое высокое
Svideo — среднее
Композитный — самое низкое
Если сразу ко всем видеовходам подключено одно устройство, например DVDплейер, AVR300 автоматически переключается на наилучший формат.
Соединения Зоны 2
Для Зоны 2 возможен подвод аудиосигнала линейного уровня от аналогового стереоисточника и подвод видеосигнала через композитные входы. Подключение компо
нентовисточников к аналоговым входам требуется потому, что AVR300 не обеспечивает аналогоцифрового преобразования цифровым сигнальным процессором (ЦСП)
или цифроаналогового преобразования, а композитные видеосоединения неизбежны изза того, что AVR300 не осуществляет преобразование видеосигнала из одного
формата в другой для Зоны 2.
По этим причинам мы рекомендуем, чтобы устройстваисточники, подключенные к цифровым входам, были подключены и к аналоговым входам. Источники высокока
чественного видеосигнала форматов YUV/RGB и Svideo должны быть подключены к AVR300 и через композитные выходы, чтобы воспроизводимые ими материалы мож
но было смотреть в Зоне 2.
Установка батареек в пульт дистанционного управления
Этот пульт дистанционного управления (ПДУ) работает от 2 батареек типоразмера «ААА». Чтобы вставить
батарейки в ПДУ, пожалуйста, выполните следующие действия:
1. Откройте крышку батарейного отсека в задней части ПДУ.
2. Вставьте в батарейный отсек 2 батарейки типоразмера «ААА», следуя меткам полярности, имею
щимся внутри отсека.
3. Закройте крышку.
Замечания по установке батареек в ПДУ
Неправильное использование батареек может привести к их взрыву или утечке электролита.
Не устанавливайте вместе старую и новую батарейки.
Не устанавливайте вместе батарейки разных типов: несмотря на то что они могут выглядеть оди
наково, их напряжения могут различаться.
Устанавливайте батарейки так, чтобы имеющиеся на их концах метки положительной (+) и отрица
тельной () полярностей совпадали с метками в батарейном отсеке.
Вынимайте батарейки из ПДУ, если он не будет использоваться в течение месяца или дольше.
Избавляясь от использованных батареек, пожалуйста, соблюдайте соответствующие правовые
нормы, действующие в вашей стране или вашем регионе.
Использование ПДУ
Пользуясь ПДУ, пожалуйста, помните следующее:
Между ПДУ и датчиком сигналов ДУ на AVR300 не должно быть препятствий. Дальность действия
ПДУ составляет около 7 метров. (Если датчик сигналов ДУ загорожен, можно подключить провод
ной ПДУ к соответствующему входному гнезду на задней панели. Для получения дополнительной
информации, пожалуйста, обратитесь по месту приобретения аппарата.)
Работа ПДУ может быть ненадежной, если на датчик сигналов ДУ на AVR300 падает сильный сол
нечный или люминесцентный свет.
Уменьшение дальности действия ПДУ означает, что батарейки нужно заменить.

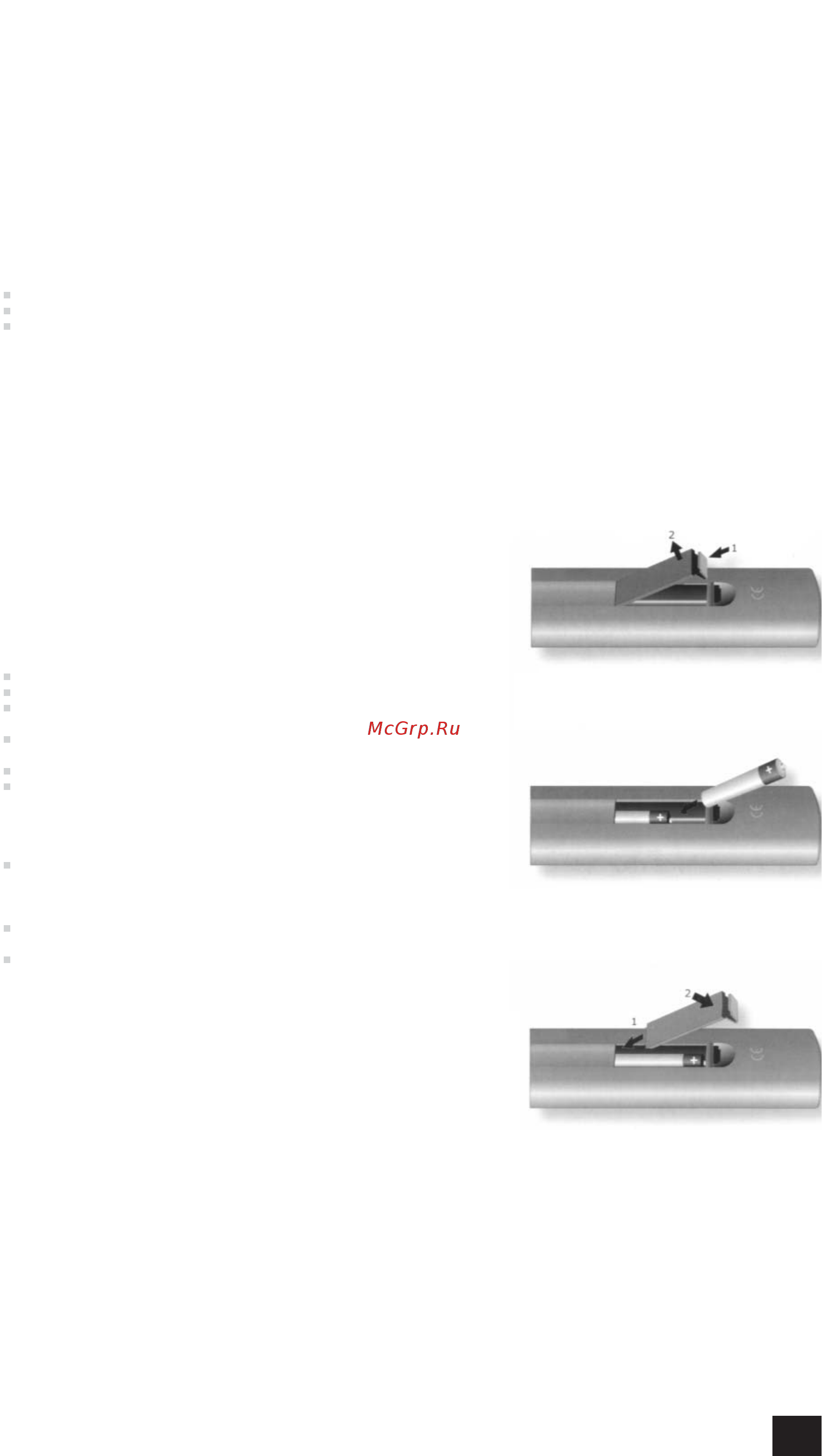

А. Откройте крышку отделения
для батареек пульта
B. Вставьте батарейки в пульт
C. Закройте крышку отделения
для батареек пульта
