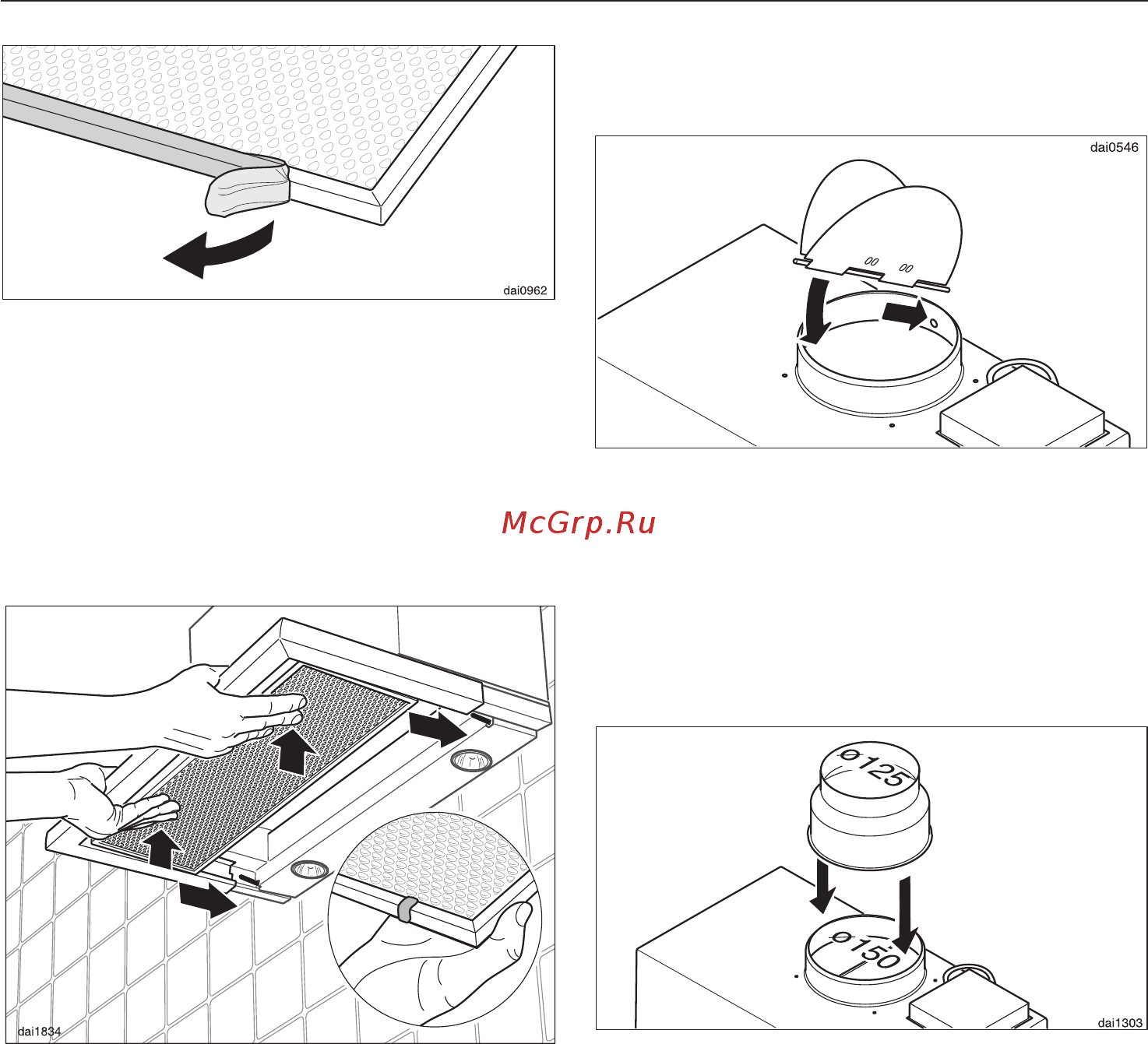

Монтаж Подключение к системе отвода воздуха Снимите защитную пленку рамки жироулавливающего фильтра Снова установите жироулавлива ющий фильтр Для этого выдвиньте экран вытяж ки Фильтр повернуть таким образом чтобы красные метки были спере ди и обращены вверх Вложите фильтр с передней сторо ны в экран вытяжки прижмите кверху и задвиньте вместе с экраном При этом он попадет на стопорные штифты В заключение прижмите фильтр еще слегка на зад Если Ваша система отвода возду ха не оснащена невозвратным клапаном то к кухонной вытяжке прилагается такой клапан Он ус танавливается в выпускной шту цер моторного блока Прибор подготовлен для подсое динения воздуховода 0 150 мм Для использования воздуховода 0 125 мм наденьте прилагаемый переходный штуцер на выпускной штуцер см также главу Воздуховод Присоединить воздуховод с по мощью хомута шланга к выпускному штуцеру вытяжки При прокладке воздуховода учи тывайте также указания главы Воздуховод 29
