4.1.4 Перестановка нижних опорных деталей

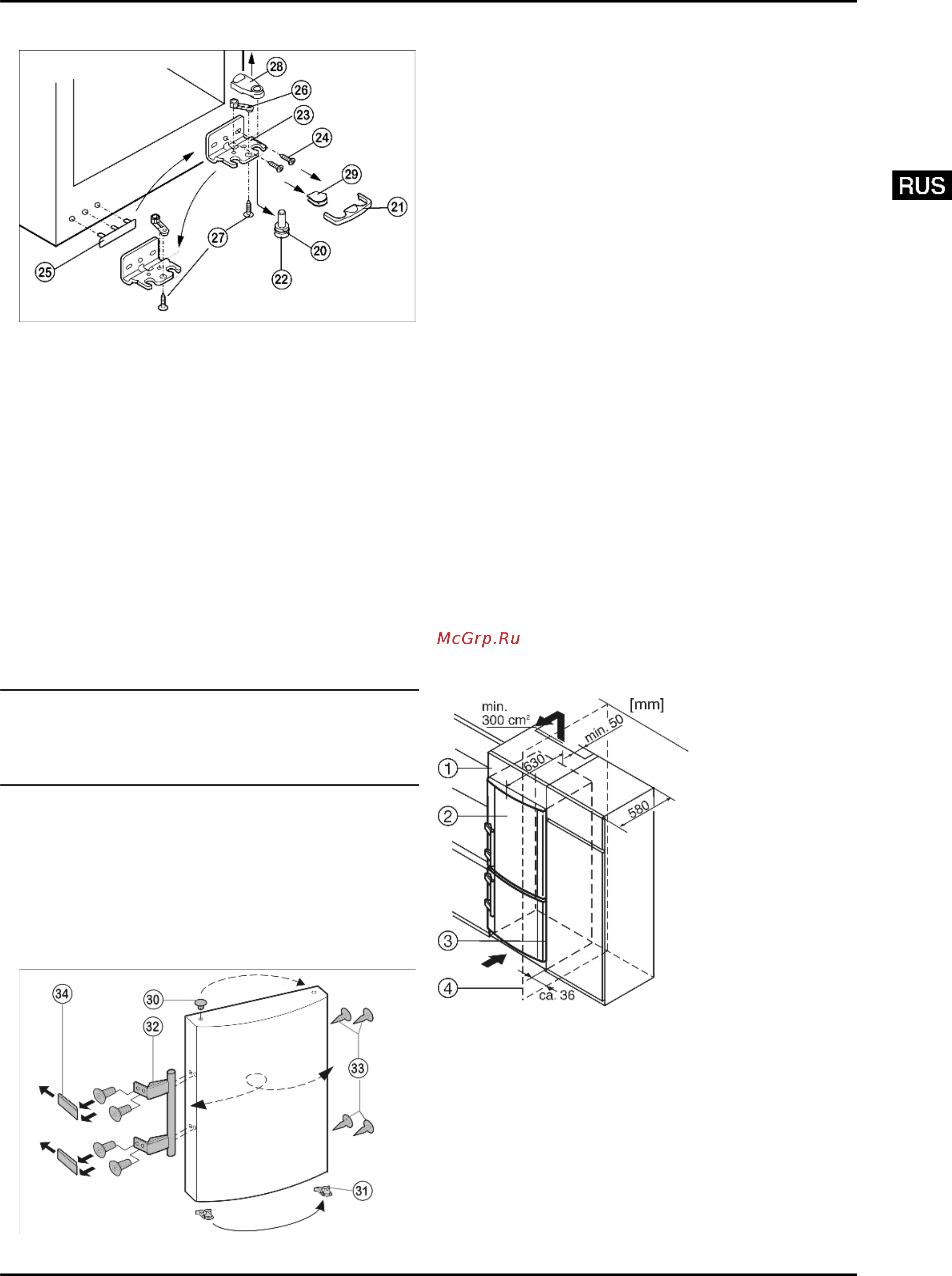

Fig. 6
u
Нижнюю крышку
Fig. 6 (21)
снимите движением вперед.
u
Нижнюю крышку
Fig. 6 (29)
снимите.*
u
Снимите крышку
Fig. 6 (28)
вверх.*
u
Полностью ввернитерегулируемую опору
Fig. 6 (22)
.
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный
палец.
u
Вытяните опорный палец
Fig. 6 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 6 (20)
.
u
Открутите опорный кронштейн
Fig. 6 (23)
(2 шт. Torx 25)
Fig. 6 (24)
.
u
Открутите опорную деталь
Fig. 6 (26)
(1 Torx 25)
Fig. 6 (27)
и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 6 (25)
со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 6 (23)
на но-
вой стороне шарнира, при необходимости с помощью
аккумуляторного шуруповерта через внешний продоль-
ный паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните устройство назад и переставьте
опорный палец
Fig. 6 (22)
.
4.1.5 Перестановка ручек
u
Выведите из фиксатора верхней дверцы пружинный за-
жим
Fig. 7 (31)
и переставьте его на новую сторону шар-
нира.
u
Извлеките пробки
Fig. 7 (30)
из опорных втулок дверцы и
переставьте.
Fig. 7
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 7 (32)
, пробку
Fig. 7 (33)
и прижимные
пластины
Fig. 7 (34)
.
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.6 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на нижний опорный
палец
Fig. 6 (22)
.
u
Закройте дверь.
u
Снова наденьте пластмассовый колпачок
Fig. 5 (10)
с по-
воротом на 180° на средний опорный кронштейн
Fig. 5 (13)
.
u
Вставьте средний опорный палец
Fig. 5 (11)
на новой сто-
роне шарнира через средний опорный кронштейн
Fig. 5 (13)
в нижнюю дверцу.
4.1.7 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 5 (11)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на но-
вой стороне шарнира и защелкните в дверце.
u
Прикрутите верхнюю опорную подставку (2 шт. Torx 25)
Fig. 4 (4)
. При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (1)
и крышку
Fig. 4 (2)
на про-
тивоположной стороне.
4.1.8 Выравнивание дверей
u
При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 6 (23)
и
среднем опорном кронштейне
Fig. 5 (13)
параллельно
корпусу устройства, затем затяните винты.
u
Снова защелкните крышку
Fig. 6 (21)
на опорной под-
ставке снизу.
4.2 Установка в кухонную стенку
Fig. 8
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной об-
становки. Чтобы уравнять устройство
Fig. 8 (2)
по высоте с
кухонной стенкой, можно установить над устройством со-
ответствующий дополнительный шкафчик
Fig. 8 (1)
.
При комбинировании с обычными кухонными шкафами (глу-
биной макс. 580 мм) устройство можно установить непос-
редственно рядом с кухонным шкафом
Fig. 8 (3)
. Дверца
устройства выступает по сторонам на 34 мм и по центру ус-
тройства на 50 мм относительно передней стенки кухонного
шкафа. Поэтому ее можно свободно открывать и закрывать.
