НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ ПОПЕРЕЧНОГО СЕЧЕНИЯ

ПРИСОЕДИНИТЕЛЬНЫХ ПРОВОДОВ

Определение необходимого сечения проводов удлинителей кабеля и силовых линий

Этот расчет выполняется с учетом следующих предпосылок:

1. Омическое и индуктивное сопротивление силовой линии определяется при допустимом падении на-

пряжения 5 % и соs ϕ = 0 при помощи кривых “напряжение-частота”.

2. Допустимый нагрев силовой линии - в соответствии с нормами VDE (см. таблицу минимальных сече

ний проводов).

) ВНИМАНИЕ! Следует выбирать наибольшее из обоих сечений.

Пример:

Номинальное напряжение 3-фазного перем. тока ∼ 42 В, частота 200 Гц

Номинальная сила тока 38 А Длина силового кабеля 50 м

38 А х 50 м = 1900 (А.м)

Определенная по номограмме площадь поперечного сечения: 35 мм

Взятая из таблицы минимальная площадь поперечного сечения: для 38 А: 6 мм

Выбираем: 35 мм

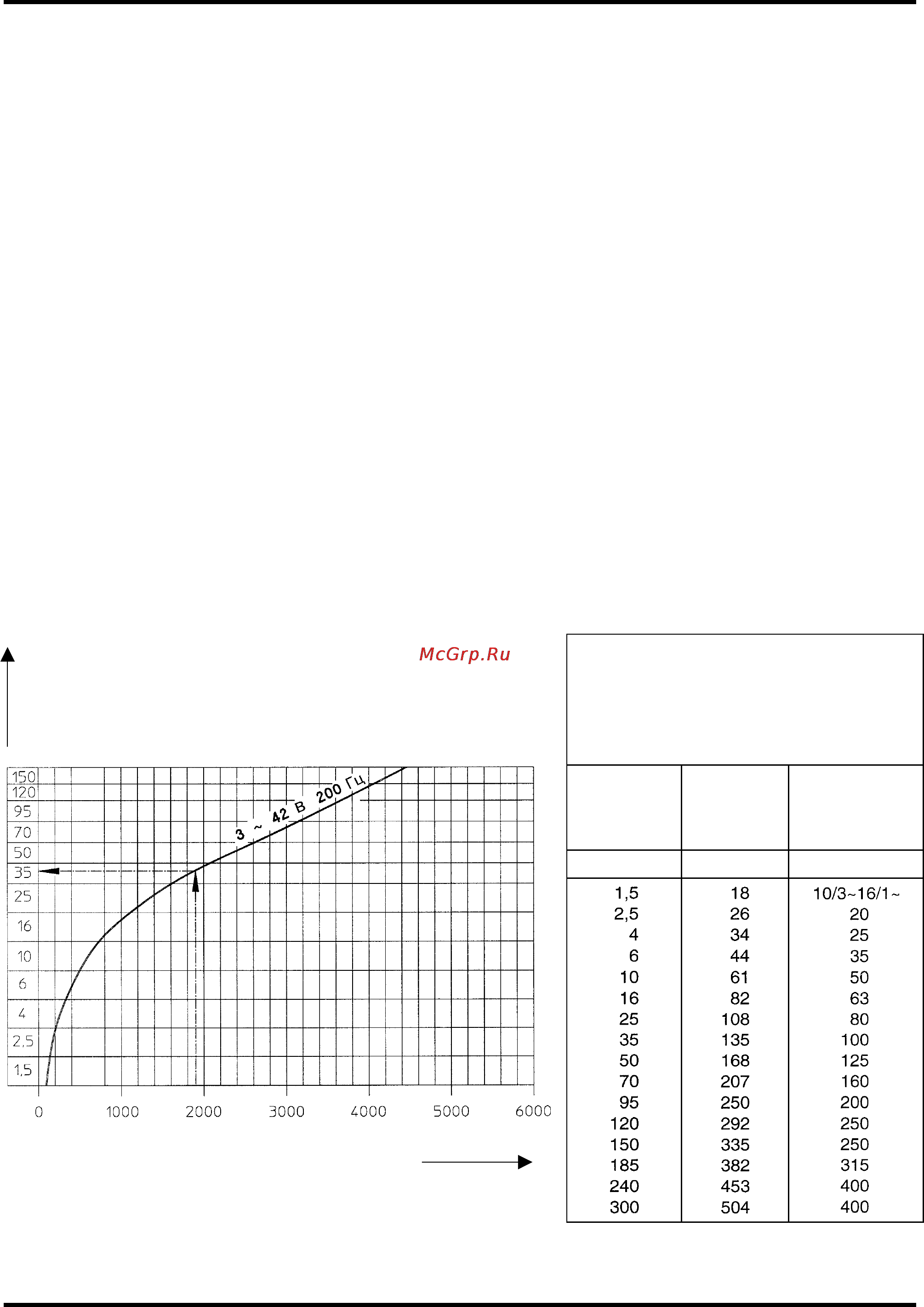

Кривые “напряжение - частота”

Площадь поперечного сечения питающей линии в мм

Минимально допустимая площадь

поперечного сечения

в соответствии с VDE

Площадь

сечения

питающей

линии

Максим.

сила тока

нагрузки

Максим. сила

тока для плав-

ких предохра-

нителей

мм

А А

Номинальная сила тока х длину питающей линии (А х м)
