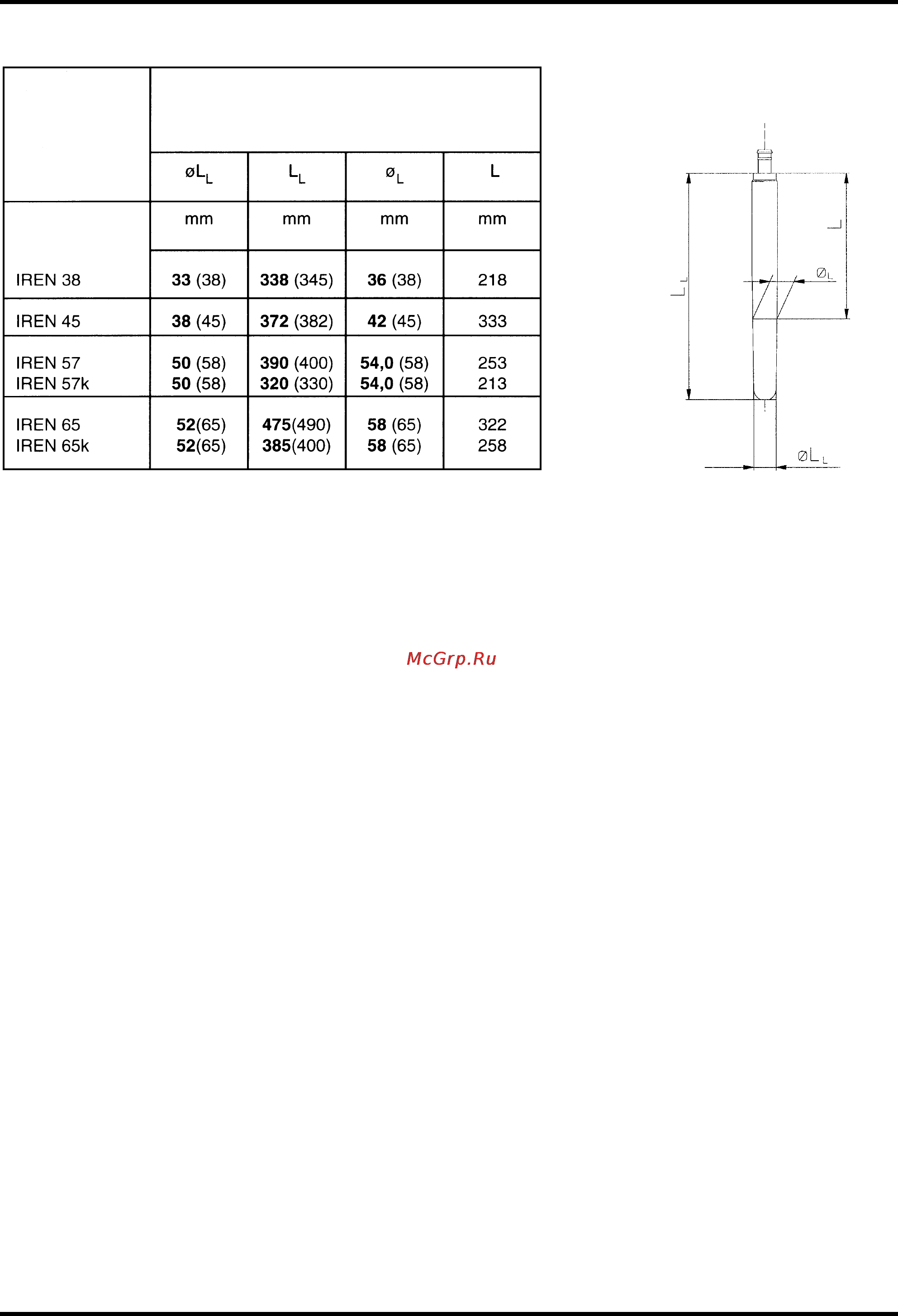

РАЗМЕРЫ ИЗНАШИВАЕМЫХ ЭЛЕМЕНТОВ

Размеры L

и L

следует измерять от торца корпуса (исходные размеры)

1 Числа, выделенные полужирным шрифтом, представляют собой размеры, предельно допустимые

при износе.

2 Числа в скобках представляют собой первоначальные размеры новой машины.

3 Трубчатые корпуса следует заменять, как только диаметр ∅ (измеренный на длине L) достигнет ми-

нимально допустимой величины.

4 Колпачки нужно заменять, как только

длины L

и ∅L

достигнут минимально допустимых величин.

Модель

вибробулавы

Размеры трубчатых корпусов

и колпачков (головок)
