1
1 О П И СА Н И Е М О РО З И Л Ь Н И К А
1.1 Морозильник в соответствии с рисунком 1 предназначен
для замораживания свежих продуктов, хранения замороженных
продуктов в корзинах, приготовления пищевого льда.
1.2 Эксплуатировать морозильник необходимо при темпера-
туре окружающей среды от плюс 10
0
С до плюс 43
0
С.
1.3 Общее пространство, необходимое для эксплуатации мо-
розильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из морозильника необходимо открывать дверь на
угол не менее 90
0
.
М-7184-ХХХ

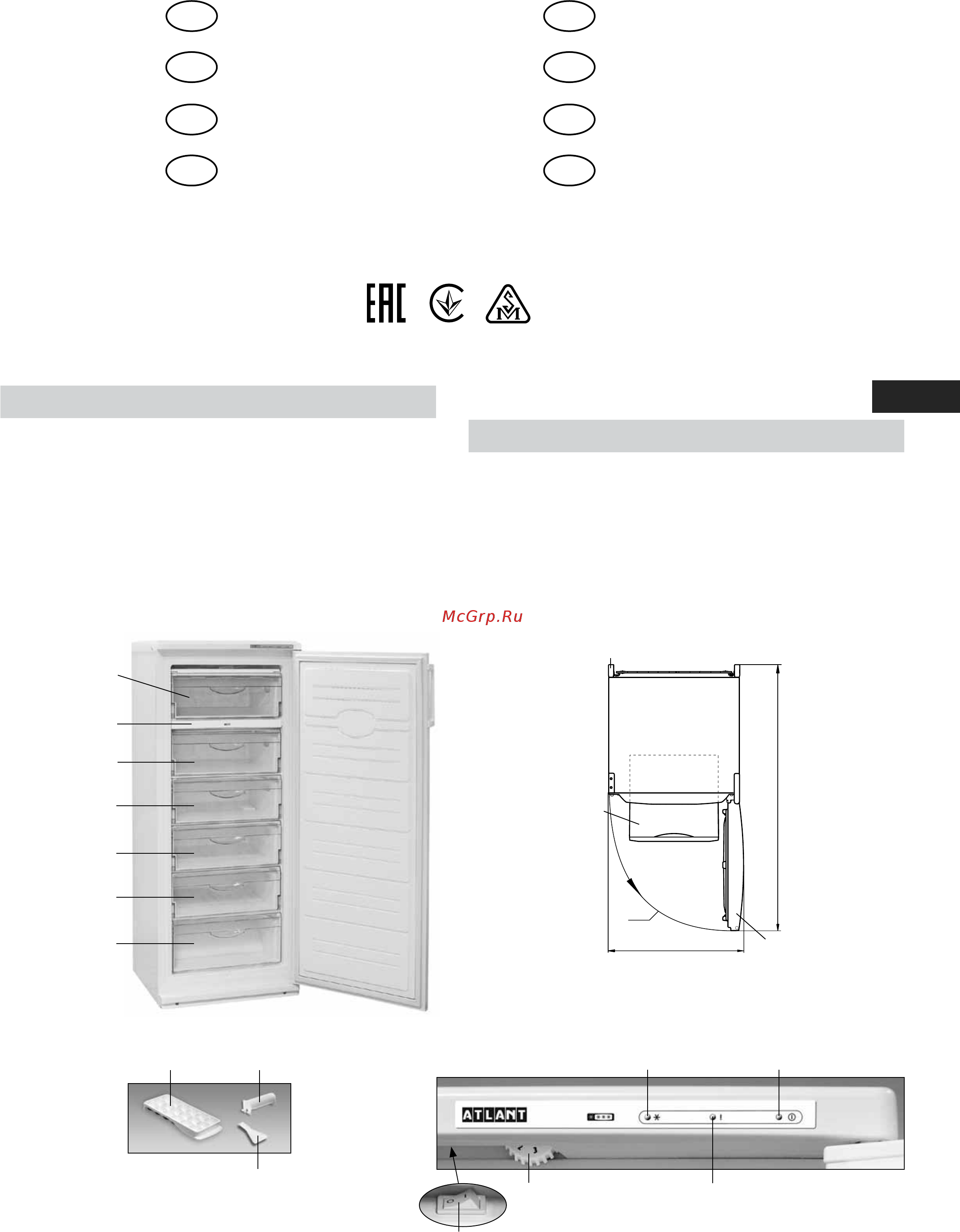

Рисунок 1 – Морозильник и комплектующие изделия
сосуд (для замора-
живания ягод и др.
мелких продуктов)
корзина (нижняя)
корзина
корзина
корзина
лопатка
форма для льда упор задний
корзина
корзина
Рисунок 2 – Морозильник (вид сверху)
корзина
упор задний
дверь
морозильника
90
0
616
1202
2 У П РА В Л Е Н И Е РА Б ОТО Й М О РО З И Л Ь Н И КА
2.1 ОРГАНЫ УПРАВЛЕНИЯ
2.1.1 Органами управления в соответствии с рисунками 3,4 яв-
ляются:
– ролик регулировки температуры (далее – ролик), ко-
торый поворачивается по часовой стрелке и против нее и имеет
цифровые деления. Деление «1» соответствует наиболее высокой
температуре (наименьшее охлаждение) в камере, деление «7» –
наиболее низкой (наибольшее охлаждение). Деление ролика
устанавливается под указателем при регулировке температуры;
Рисунок 3 – Органы управления морозильника
индикатор режима «Замораживание»
индикатор повышенной
температуры
индикатор включения
ролик регулировки
температуры
выключатель
003001
МОРОЗИЛЬНИК
Приложение
RUS
UKR
KAZ
AZE
Додаток
МОРОЗИЛЬНИК
Қосымша
МҰЗДАТҚЫШТАР
Əlavə
DONDURUCU
RON
UZB
TGK
KYR
Anexa
CONGELATOR
Ilova
MUZLATGICH
Замимаи
САРМОДОН
Тиркеме
МУЗДАТКЫЧ
RUS
