Smeg KQ45X-1 [4/9] Установка

Тип вытяжки 45 60 90

X 180 240 390

Место выпуска

воздуха сзади

650 mm min

11a

808

540 300

250

550 mm min

УСТАНОВКА

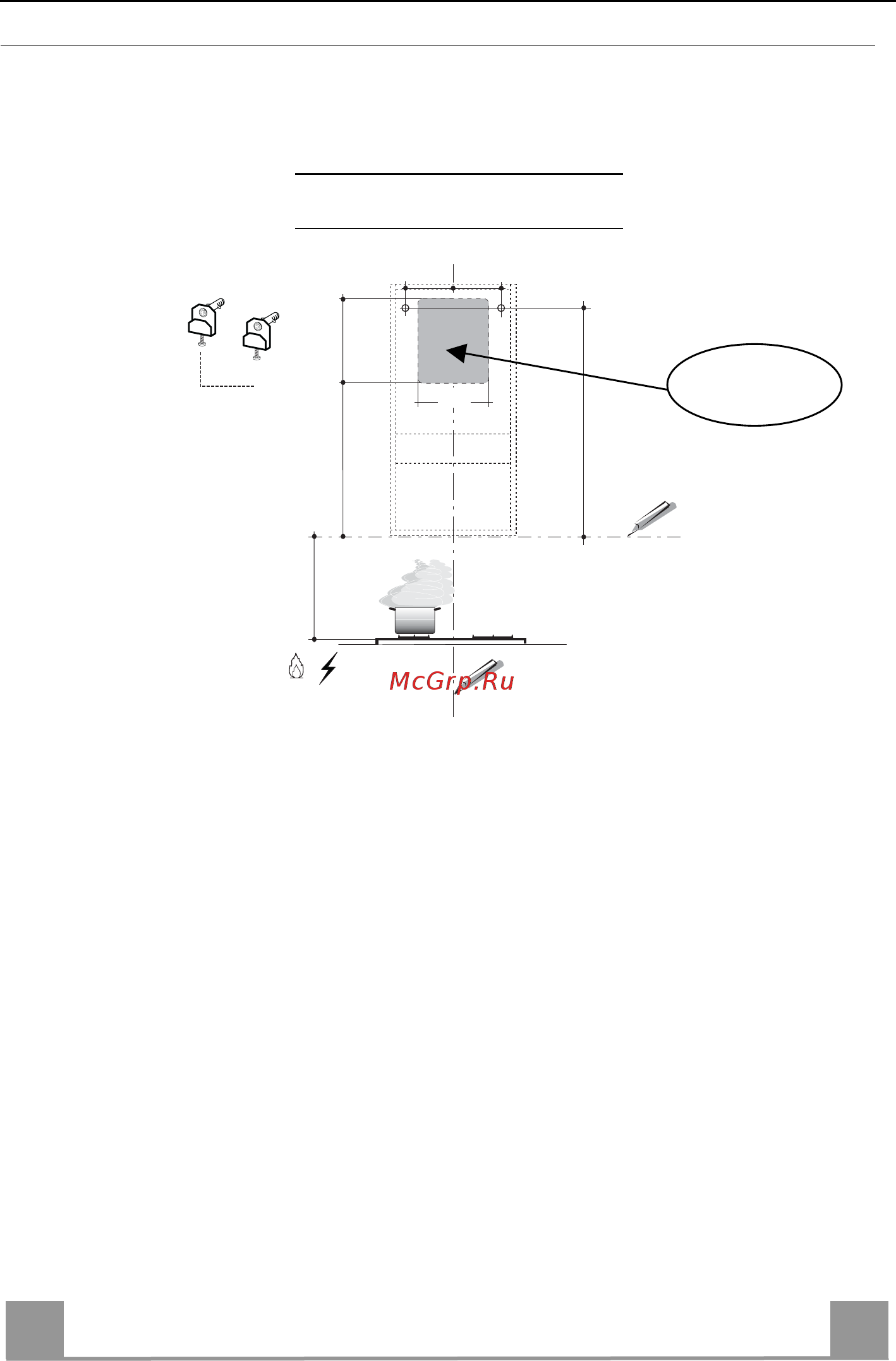

Отверстия в стене

При желании подключить всасывающую вытяжку так, чтобы труба выходила сзади прибо-

ра, отверстие для отведения воздуха должно быть сделано в соответствии с приведенны-

ми на рисунке указаниями.

В случае установки фильтрующей вытяжки следует иметь в виду, что между прибором и

верхним пределом (потолок или подвесная полка) должно быть расстояние не менее 8-10

см.

Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предна-

значенного для установки вытяжки;

• горизонтальную линию на расстоянии не менее (650-550) мм над плитой.

• Отметить, как указано, установочную точку на расстоянии 808 мм над горизонталь-

ной линией и на расстоянии Х мм (Х – смотри приведенную таблицу) справа от вер-

тикальной линии.

• Повторить эту операцию с противоположенной стороны вертикальной линии и про-

верить, чтобы точки были на одном уровне.

• Посверлить отверстия ø 12 мм в обозначенных точках.

• Вставить вкладыши с винтом и скобой 11a в отверстия и завинтить их.
