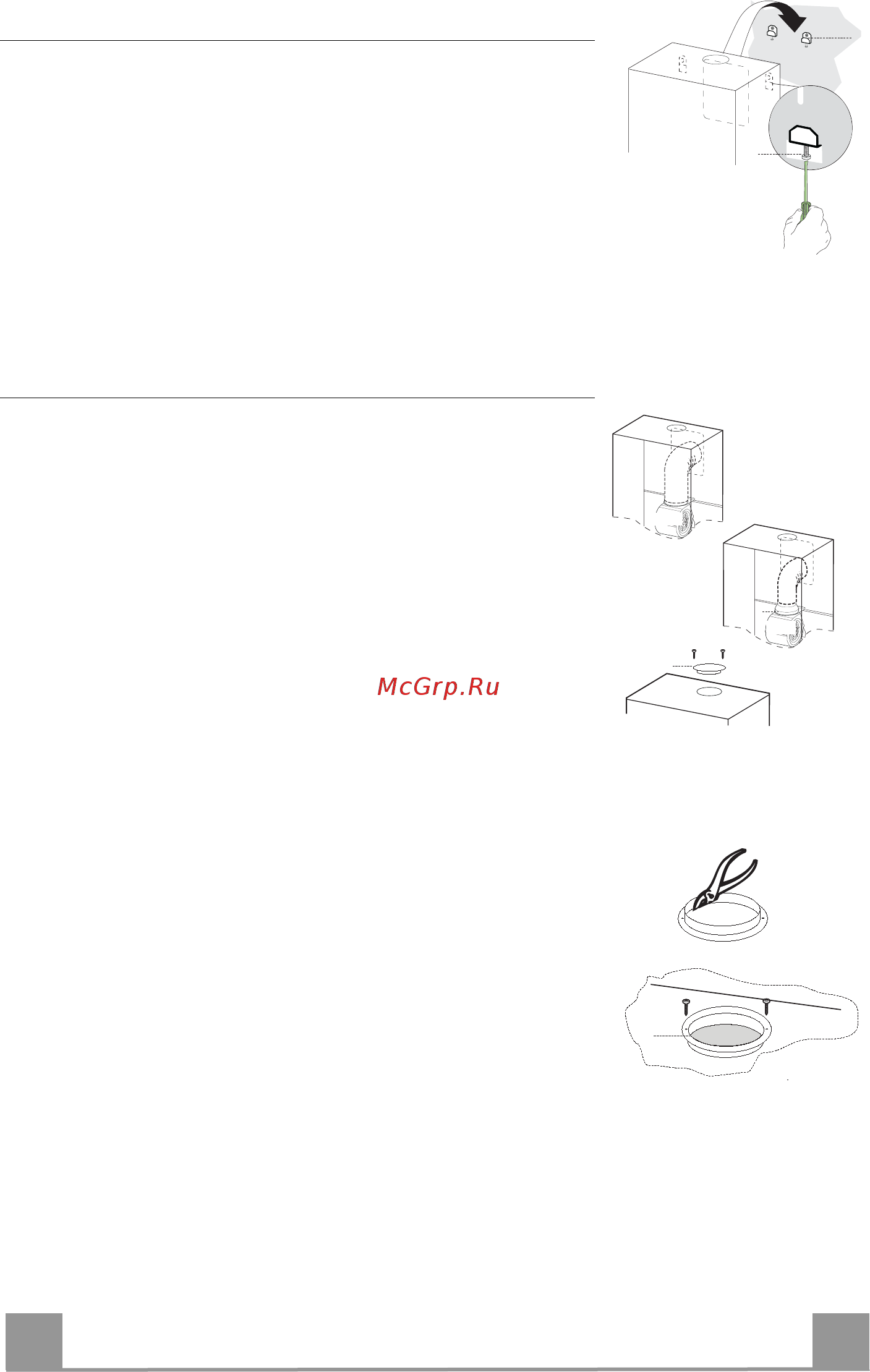

Установка корпуса вытяжки

• Вставить два винта Vr скоб 11a в исходное положение.

• Повесить корпус вытяжки на 2 скобы 11a.

• Потянуть на себя и открыть переднюю панель, по очереди

вынуть фильтры. Для этого прижать их к задней стороне

вытяжки и одновременно надавить вниз.

• Изнутри корпуса вытяжки отрегулировать затяжку винтов

Vr, чтобы выставить его по уровню.

11a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпу-

скной трубой жесткой или гибкой трубкой ø 150 или 120 мм

по усмотрению монтажника. Трубка может выходить как

сверху, так и сзади вытяжки.

Прежде чем приступить к соединению всасывающей трубы,

удалить регулируемую решетку 8 и трубку 7 из пвх, если они

еще сняты. Переходный фланец 9 следует вынуть только для

соединения трубки ø 150.

ВЫПУСК ВОЗДУХА СЗАДИ

• Чтобы сделать отверстие для отведения воздуха, следует

придерживаться схемы, приведенной в разделе "Отверстия

в стене".

• Клещами открыть заднее выпускное отверстие воздуха.

• Для соединения с трубкой ø 120 мм вставить переходный

фланец 9 в выпускное отверстие корпуса вытяжки.

• Закрепить трубку специальными трубными зажимами. Не-

обходимый материал не входит в комплект поставки.

• Если есть, вынуть фильтры против запахов на активном

угле.

• Установить заглушку 10 на верхнем выпускном отверстии

вытяжки прилагаемыми винтами.

ВЫПУСК ВОЗДУХА СВЕРХУ

• Для соединения с трубкой ø 120 мм вставить переходный

фланец 9 в выпускное отверстие корпуса вытяжки.

• Клещами вынуть центральную часть заглушки 10 и закре-

пить ее на верхнем выпускном отверстии вытяжки прила-

гаемыми винтами.

• Закрепить трубку специальными трубными зажимами. Не-

обходимый материал не входит в комплект поставки.

• Если есть, вынуть фильтры против запахов на активном

угле.

ø 150

ø 120
