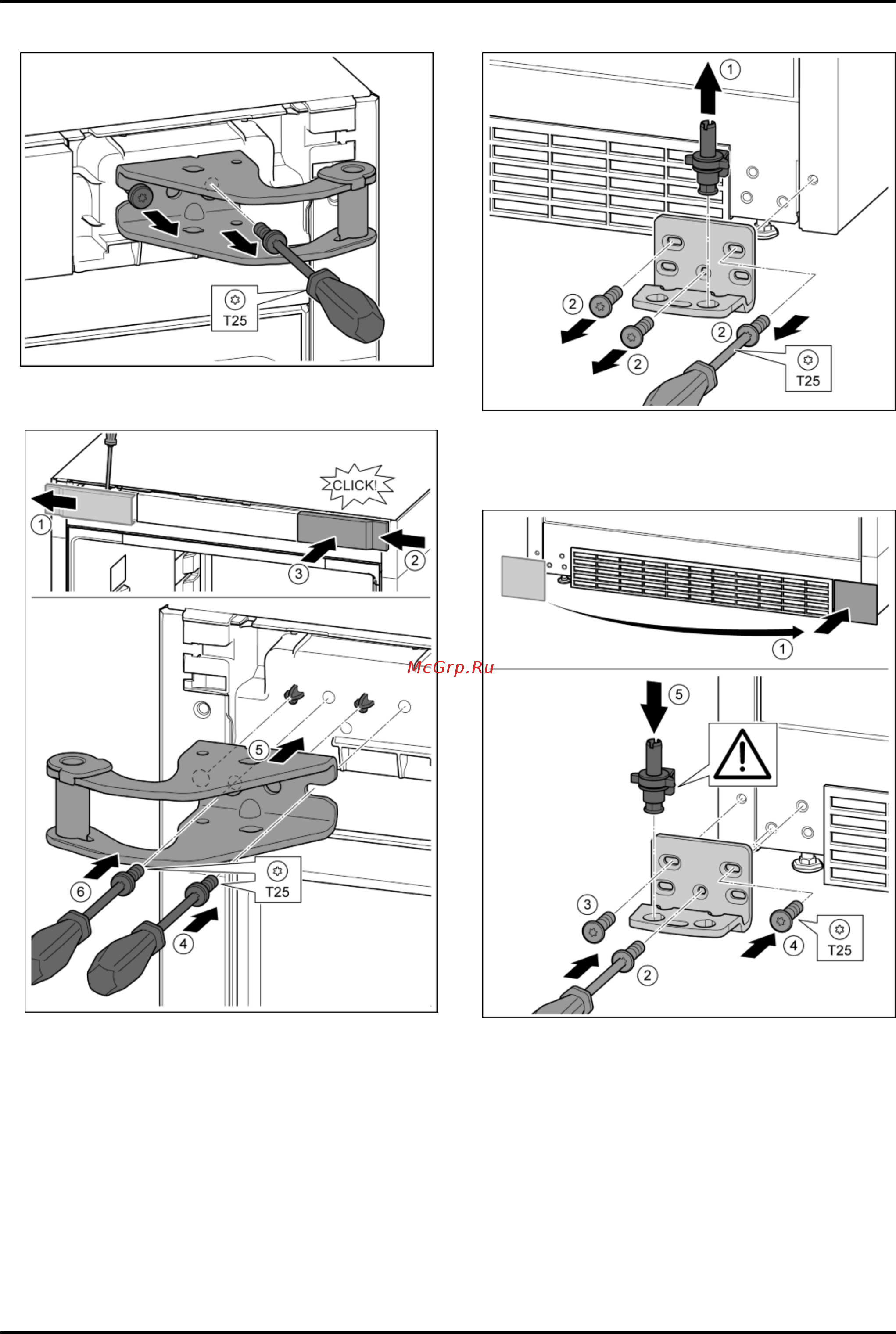

4.3.3 Перестановка верхних опорных частей
Fig. 13
u
Оба винта выкрутить отверткой Т25.
u
Приподнять и убрать опорный кронштейн.
Fig. 14
u
Крышку отсоединить с помощью отвертки и убрать в
сторону.
Fig. 14 (1)
u
Навесить крышку, повернув ее на 180°, справа с другой
стороны.
Fig. 14 (2)
u
Крышку зафиксировать.
Fig. 14 (3)
u
Установить винт отверткой Т25.
Fig. 14 (4)
u
Установить верхний опорный кронштейн.
Fig. 14 (5)
w
Цапфы находятся в предусмотренных резьбовых отвер-
стиях.
u
Затянуть винт.
Fig. 14 (4)
u
Вставить и затянуть винт отверткой Т25.
Fig. 14 (6)
4.3.4 Перестановка нижних опорных частей
Fig. 15
u
Опорный палец полностью извлечь движением вверх.
Fig. 15 (1)
u
Открутить винты отверткой Т25 и снять опорный крон-
штейн.
Fig. 15 (2)
Fig. 16
u
Снять крышку и поставить с другой стороны.
Fig. 16 (1)
u
Установить опорный кронштейн с другой стороны и
прикрутить с помощью отвертки Т25. Начинать с винта 2
в центре.
Fig. 16 (2)
u
Затянуть винты 3 и 4.
Fig. 16 (3, 4)
u
Снова установить опорный палец в сборе. При этом
следить за тем, чтобы выступ фиксатора был направлен
назад.
Fig. 16 (5)
Ввод в работу
10 * Наличие в зависимости от модели и комплектации
