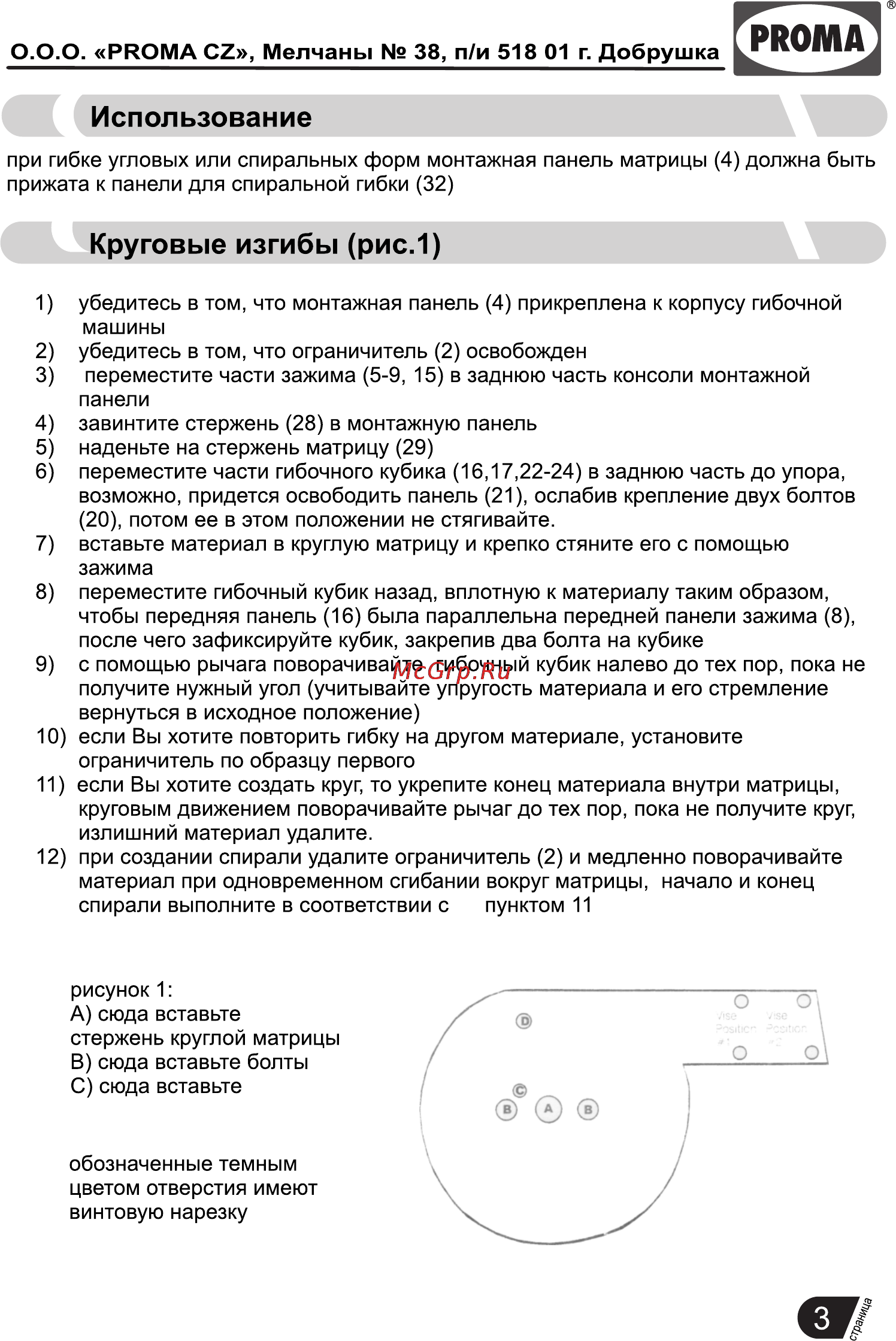

0 0 0 PROMA С2 Мелчаны 38 п и 518 01 г Добрушка РГОМА Использование при гибке угловых или спиральных форм монтажная панель матрицы 4 должна быть прижата к панели для спиральной гибки 32 Круговые изгибы рис 1 1 убедитесь в том что монтажная панель 4 прикреплена к корпусу гибочной машины 2 убедитесь в том что ограничитель 2 освобожден 3 переместите части зажима 5 9 15 в заднюю часть консоли монтажной панели 4 завинтите стержень 28 в монтажную панель 5 наденьте на стержень матрицу 29 6 переместите части гибочного кубика 16 17 22 24 в заднюю часть до упора возможно придется освободить панель 21 ослабив крепление двух болтов 20 потом ее в этом положении не стягивайте 7 вставьте материал в круглую матрицу и крепко стяните его с помощью зажима 8 переместите гибочный кубик назад вплотную к материалу таким образом чтобы передняя панель 16 была параллельна передней панели зажима 8 после чего зафиксируйте кубик закрепив два болта на кубике 9 с помощью рычага поворачивайте гибочный кубик налево до тех пор пока не получите нужный угол учитывайте упругость материала и его стремление вернуться в исходное положение 10 если Вы хотите повторить гибку на другом материале установите ограничитель по образцу первого 11 если Вы хотите создать круг то укрепите конец материала внутри матрицы круговым движением поворачивайте рычаг до тех пор пока не получите круг излишний материал удалите 12 при создании спирали удалите ограничитель 2 и медленно поворачивайте материал при одновременном сгибании вокруг матрицы начало и конец спирали выполните в соответствии с пунктом 11 рисунок 1 А сюда вставьте стержень круглой матрицы В сюда вставьте болты С сюда вставьте обозначенные темным цветом отверстия имеют винтовую нарезку
