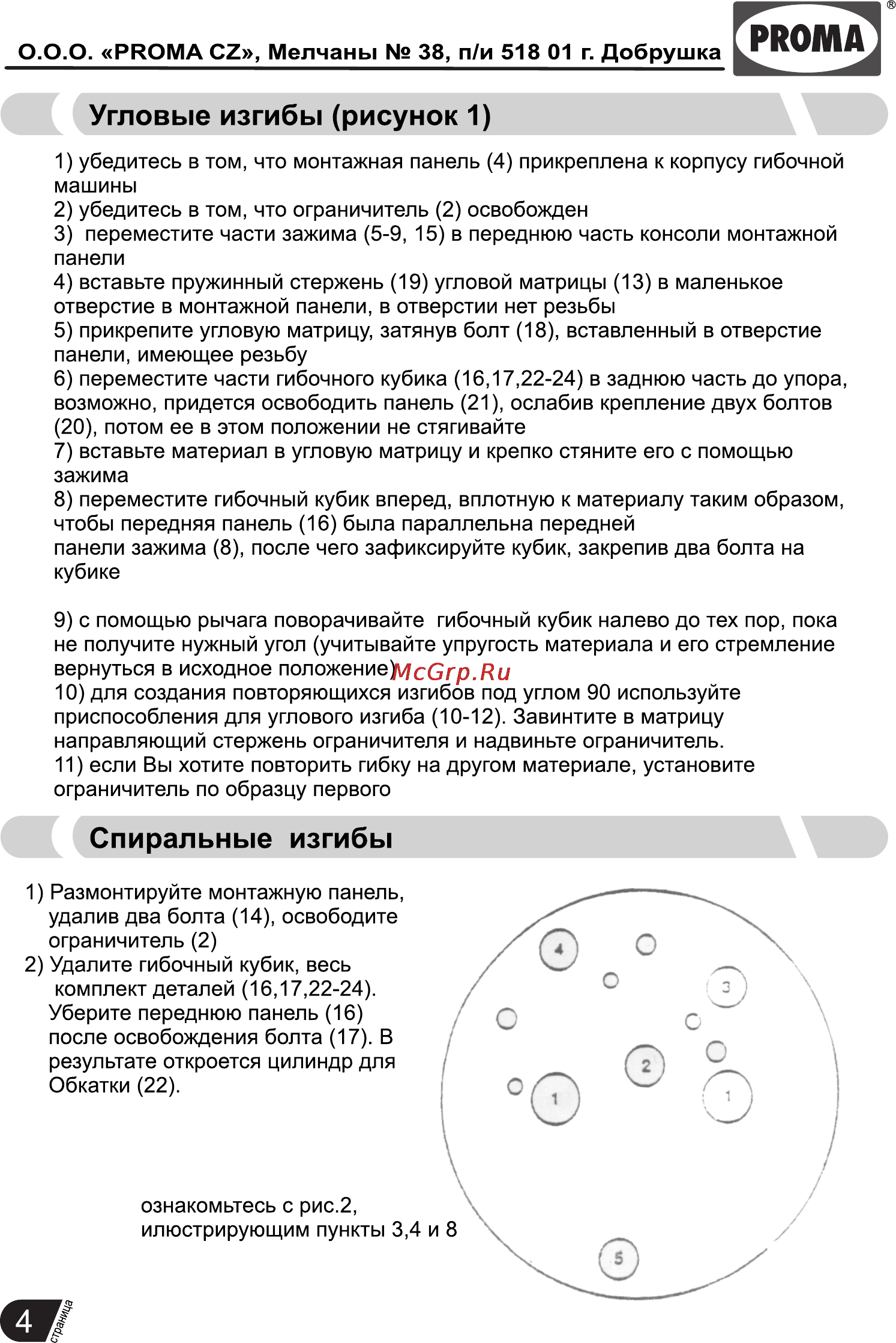

0 0 0 PROMA С2 Мелчаны 38 п и 518 01 г Добрушка РГОМА Угловые изгибы рисунок 1 1 убедитесь в том что монтажная панель 4 прикреплена к корпусу гибочной машины 2 убедитесь в том что ограничитель 2 освобожден 3 переместите части зажима 5 9 15 в переднюю часть консоли монтажной панели 4 вставьте пружинный стержень 19 угловой матрицы 13 в маленькое отверстие в монтажной панели в отверстии нет резьбы 5 прикрепите угловую матрицу затянув болт 18 вставленный в отверстие панели имеющее резьбу 6 переместите части гибочного кубика 16 17 22 24 в заднюю часть до упора возможно придется освободить панель 21 ослабив крепление двух болтов 20 потом ее в этом положении не стягивайте 7 вставьте материал в угловую матрицу и крепко стяните его с помощью зажима 8 переместите гибочный кубик вперед вплотную к материалу таким образом чтобы передняя панель 16 была параллельна передней панели зажима 8 после чего зафиксируйте кубик закрепив два болта на кубике 9 с помощью рычага поворачивайте гибочный кубик налево до тех пор пока не получите нужный угол учитывайте упругость материала и его стремление вернуться в исходное положение 10 для создания повторяющихся изгибов под углом 90 используйте приспособления для углового изгиба 10 12 Завинтите в матрицу направляющий стержень ограничителя и надвиньте ограничитель 11 если Вы хотите повторить гибку на другом материале установите ограничитель по образцу первого Спиральные изгибы 1 Размонтируйте монтажную панель удалив два болта 14 освободите ограничитель 2 2 Удалите гибочный кубик весь комплект деталей 16 17 22 24 Уберите переднюю панель 16 после освобождения болта 17 В результате откроется цилиндр для Обкатки 22 ознакомьтесь с рис 2 илюстрирующим пункты 3 4
