Руководствопосборкемодульнойсистемы



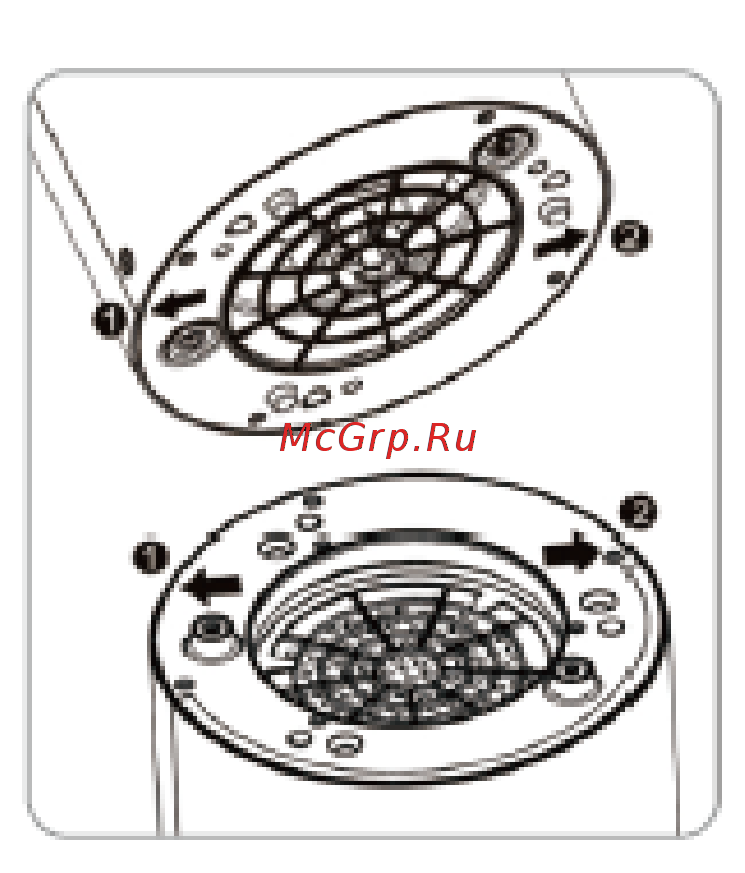

Присоединениимодулейобращайтевниманиенастрелки,указанныенарисунках.

 Выравнивайтекраснуюметкускраснойметкой(нарисункепоз.①)

 Выравнивайтесинююметкуссинейметкой(нарисункепоз.②)



Присборкемодулейсоблюдайтенижеприведенныеправила:

 Первымделомопределитефронтальнуюитыльнуюстороныизделия,руководствуясь

тем,чтонанижеприведенномрисункепоказанатыльнаясторона.

 Перед совмещением модулей отрегулируйте их соосность и позиционирование

относительно друг друга, совмещая вспомогательную линию, нанесенную на корпус

модуля.

 Послевыравниваниядвухсоседнихмодулейотносительнодругдругаплавноопустите

верхниймодульнанижний.

 Присборкемодулейсиловойкабельдолженбытьотключенотгнездаэлектропитания.

Подключатьустройствокисточникупитанияможнотолькопослеокончаниясборки.

※ Последовательностьсборкимодулейвоздухоочистителяприведенанаследующих

страницах.


