Elikor Опал 60Н-650-Э3Г Inox [7/8] Устройство

• 7 •

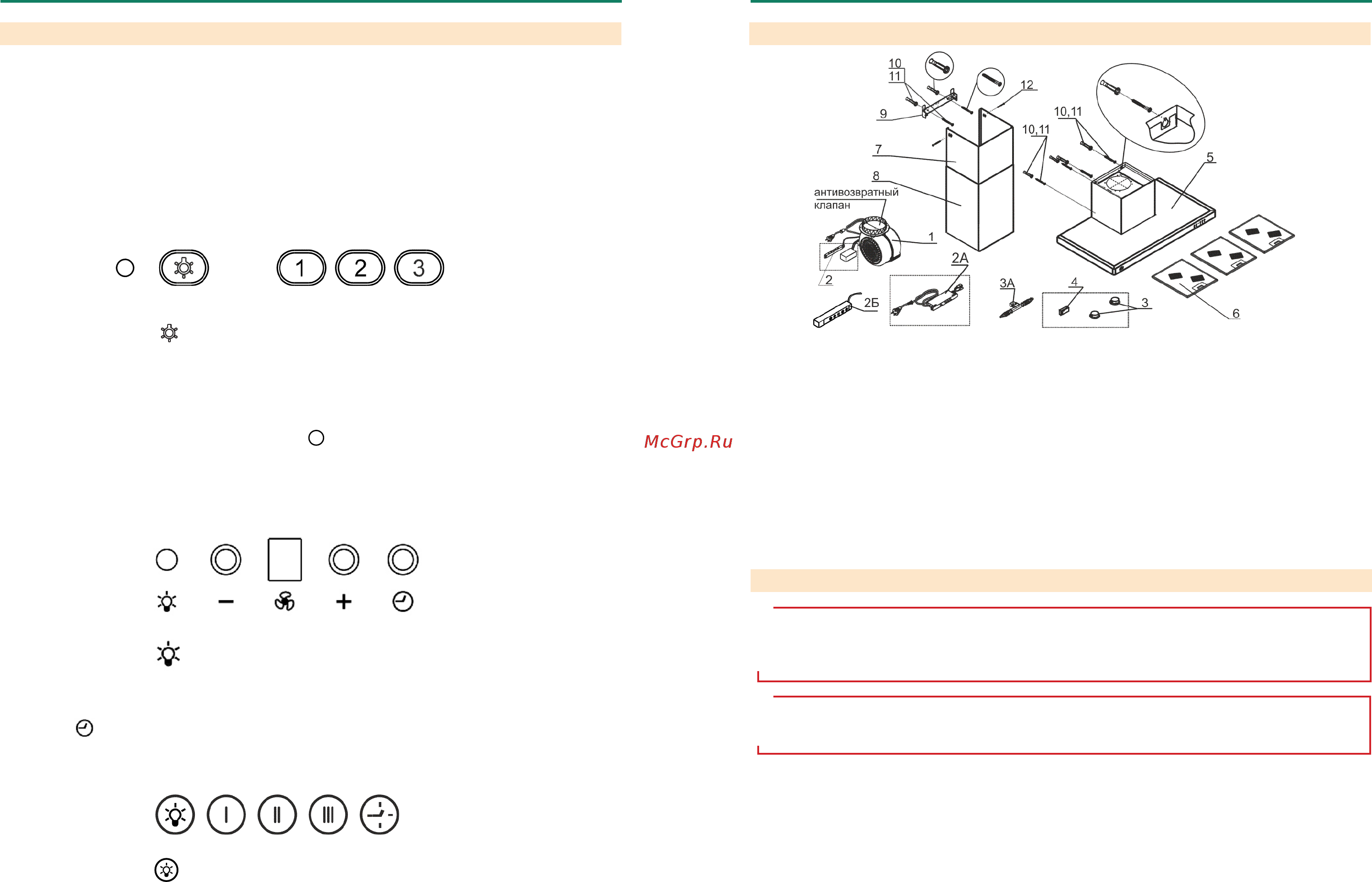

5 УСТРОЙСТВО

рис. 3

1 Вентилятор.

2 Электронный переключатель

с

цифровым

индикатором

ск

орости

вентилятора

перек

2Б Электронный

переключатель ККВ.

3,

3А Светильники

галогенные,

лампы

накаливания с

патронами.

4 Т

рансформатор.

5

фальштруба

нижняя.

9 Кронштейн для

крепления

фальштрубы.

10,11

мм

и

винты

самонарезающие

4,2х41для

крепления вытяжки и кронштейна.

6.1 Установка кухонной вытяжки (рис.2):

- установите лампы Е14, 40Вт в патрон вытяжки (для КВ с лампами накаливания);

- всегда устанавливайте вытяжку над центральной частью варочной панели;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);

- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки ;

- разметьте линию на расстоянии «Е» от нижней части вытяжки;

- на этой линии, разметьте центры отверстий для крепления на стене так, чтобы размер «А» был поде-

- кнопочным переключателем с лампой индикации;

- электорнным переключателем с цифровым индикатором скорости вентилятора;

- электронным переключателем ККВ;

- сенсорным переключателем со светодиодным переключателем скорости.

рис. 10

7.2.1 Кнопочный переключатель (рис.10) с лампой индикации имеет четыре кнопки с фиксацией.

Кнопка с обозначением управляет лампами освещения.

Утоплена - «вкл.», отжата - «выкл.».

Кнопки с обозначением 1, 2, 3 - управляют вентилятором:

От «0» - вентилятор выключен и до «7» - максимальная скорость.

рис. 13

Кнопка с обозначением управляет лампами освещения.

Первым нажатием кнопки лампы включаются, вторым - выключаются.

Кнопка с обозначением управляет лампами освещения.

Первым нажатием кнопки лампы включаются, вторым - выключаются.

Кнопкой «+» увеличивается скорость вентилятора.

Кнопкой «-» скорость уменьшается до полной остановки.

Кнопкой включается таймер. При включенном таймере индикатор мигает, а вентилятор автомати-

чески отключается через 15 минут.
