Elikor Опал 60Н-650-Э3Г Inox [8/8] Страница 8

• 8 •

• 9 •

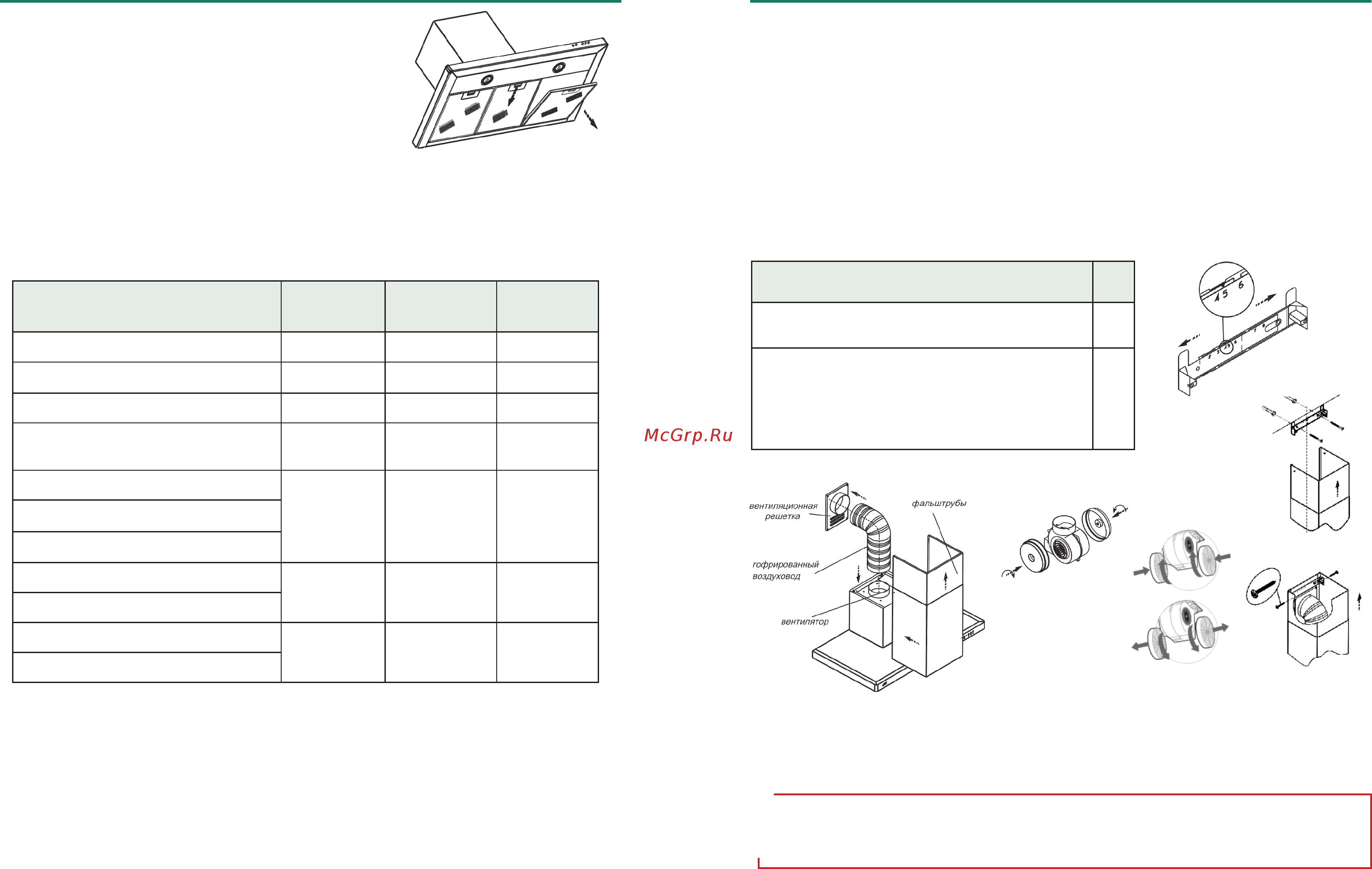

рис. 4

ТАБЛИЦА 2

6.2 Крепление кронштейна к стене:

- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный ширине

верхней фальштрубы).

- увеличьте размер кронштейна рис.5 (если это необходимо), раздвинув его, и установите фиксатор напро-

тив цифры, соответствующей Вашей кухонной вытяжке (см табл.3, графа N).

- установите на вытяжку комплект из двух телескопических фальштруб;

- верхнюю фальштрубу выдвиньте на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию (снимите

фальштрубы;

ТАБЛИЦА 3

- прикрепите кронштейн к стене винтами.

6.3 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решеткой

полужестким гофрированным воздуховодом (рис. 7) или установите на вентилятор угольные фильтры* .

Угольные фильтры устанавливаются на защитные корпуса вентилятора (рис. 8, 8А)

Проверьте свободный ход антивозвратного клапана при установке воздуховода.

6.4 Установите фальштрубы. Выдвиньте верхнюю фальштрубу, оденьте ее на кронштейн (рис. 9) и закре-

пите самонарезающими винтами.

рис. 6

рис. 7

Ø8х40 мм и забейте их;

этого нажмите на пружинный замок на фильтре и потяните фильтр

вниз и на себя (рис. 4);

рис. 8
