Elikor Врезной блок 60Н-400-П3Г КВ II М-400-60-265 УХЛ4.2 [6/6] Страница 6
• 6 • • 7 •

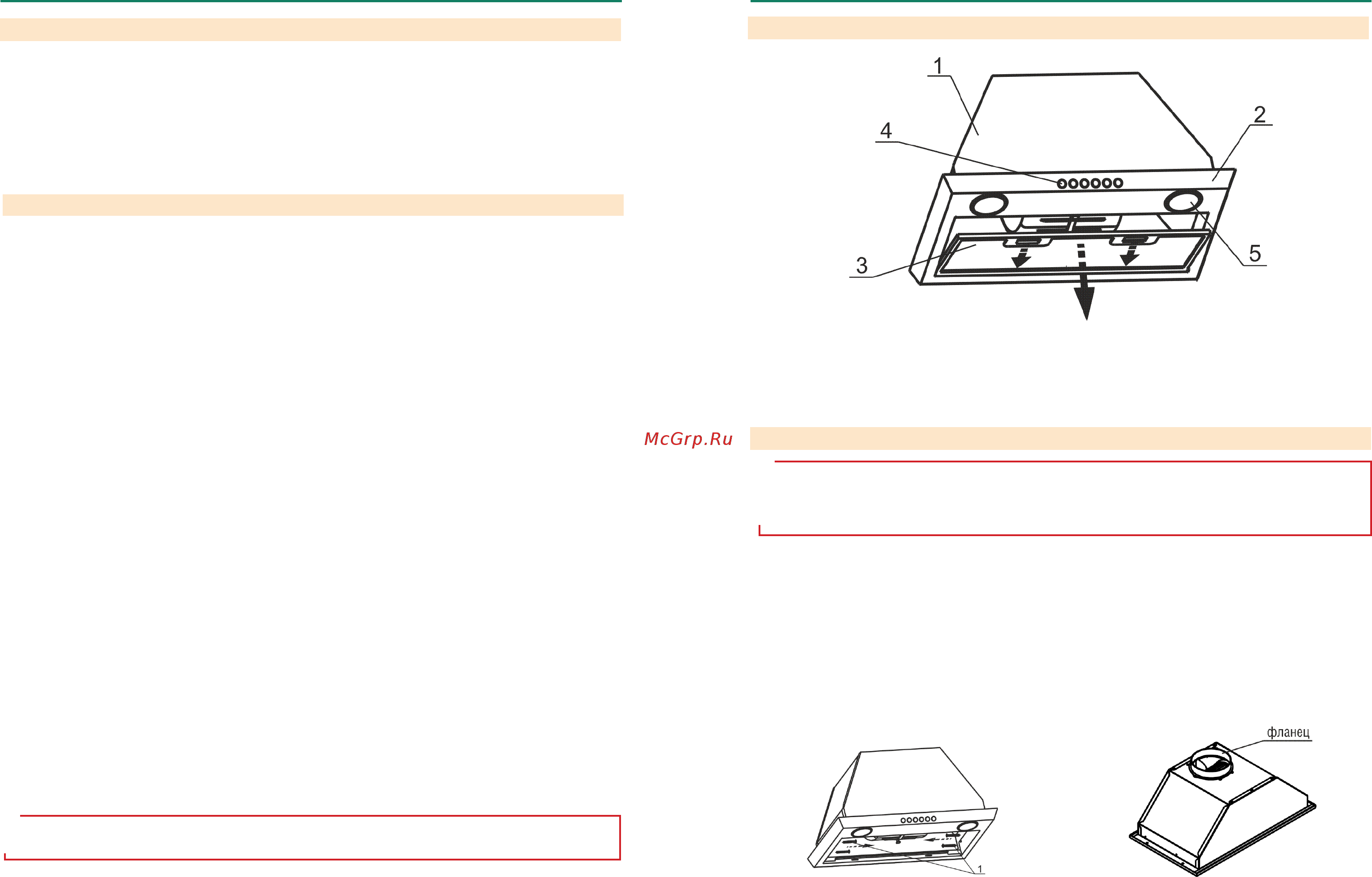

5 УСТРОЙСТВО
рис. 3
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-
ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из
розетки электросети.
4.2* Вытяжку допускается включать только в евророзетку с заземленным контактом.
4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими
указанным в технических данных (220В±10%, 50Гц±2%).
4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,
даже через некоторое время после их выключения еще имеется риск ожога.
4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами. Неисправные лампы следует
сразу же заменить.
4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого
фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!
4.7 Устанавливайте вытяжку над плитой в соответствии с рис. 1.
4.8 Не допускайте возникновения факельного пламени под кухонной вытяжкой! Пламя газовых конфорок
всегда должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить при-
бор.
4.9 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,
обученным правилам работы с электроустановками. При повреждении шнура питания его следует заменить
аналогичным шнуром, приобретаемым у изготовителя или его агента.
4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-
ческих и динамических нагрузок.
4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-
пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива. При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-
образными продуктами сгорания, которые всасываются обратно в помещение.
4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое
для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-
рые только направляют воздух обратно в комнату).
4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-
ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использования
данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с
целью недопущения их игр с прибором.
1 Корпус с вентилятором.
2 Нижняя панель.
3 Алюминиевый фильтр.
4 Переключатель режимов работы вентилятора и освещения.
5 Лампы освещения.
*-только для КВ «Врезной блок 60Н-700-Э4Г»
6 ПОДГОТОВКА К РАБОТЕ
6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис 4, 5, 6):
- при установке КВ «Врезной блок 60Н-400-П3Г (П3Л)»предварительно установите фланец (рис.4А);
- при установке вытяжки соблюдайте указания пункта 1.2 (рис.1);
- на панели мебельного элемента необходимо вырезать отверстие 262±2,0 х 462+2,0 мм (для вытяжки
«Врезной блок 60Н-400-П3Л» вырезать отверстие 272±2,0 х 462+2,0 мм);
- снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните
его вниз и на себя (рис.3);
- затем , отвернув четыре винта 1 (рис.4), аккуратно снимите нижнюю панель врезного блока;
- установите блок в панель мебели и закрепите его винтами 2
- установите нижнюю панель блока на место, закрепив винтами1 (рис.5);
- установите алюминиевый фильтр;
рис. 4А
ВРЕЗНОЙ БЛОК
рис. 4
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка 1 шт.
3.2 Винт самонарезающий 3,5х19 (для крепления вытяжки) 4 шт.
3.3 *Лампы накаливания ( Е14, 40 Вт) 2 шт.
3.4 Руководство по эксплуатации 1 шт.
3.5 Упаковка 1 шт.
3.6**Фланец 1 шт.
* - для КВ « Врезной блок 60Н-400-П3Л ** -для КВ «Врезной блок 60Н-400-П3Г(П3Л)»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
!
Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей
стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и
проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать
после окончания монтажа.
ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться, при использовании с при-
борами для приготовления пищи.
!
