monitoraudio.co.uk 7
Крепление к стене
В комплект поставки моделей R45HD и R90HD входят кронштейны, которые при необхо-
димости монтируются на стене или потолке, а к нижней части акустической системы кре-
пятся с помощью резьбовой втулки. Модели R80HD, R225HD, R250HD и R oneHD имеют
крепежную плиту, с помощью которой корпус АС устанавливается практически заподлицо
со стеной. См. страницу 8.
В комплект поставки не входят наборы деталей для крепления к стене. Обяза-
тельно используйте инструменты и крепежные детали, соответствующие конс-
трукции стены.

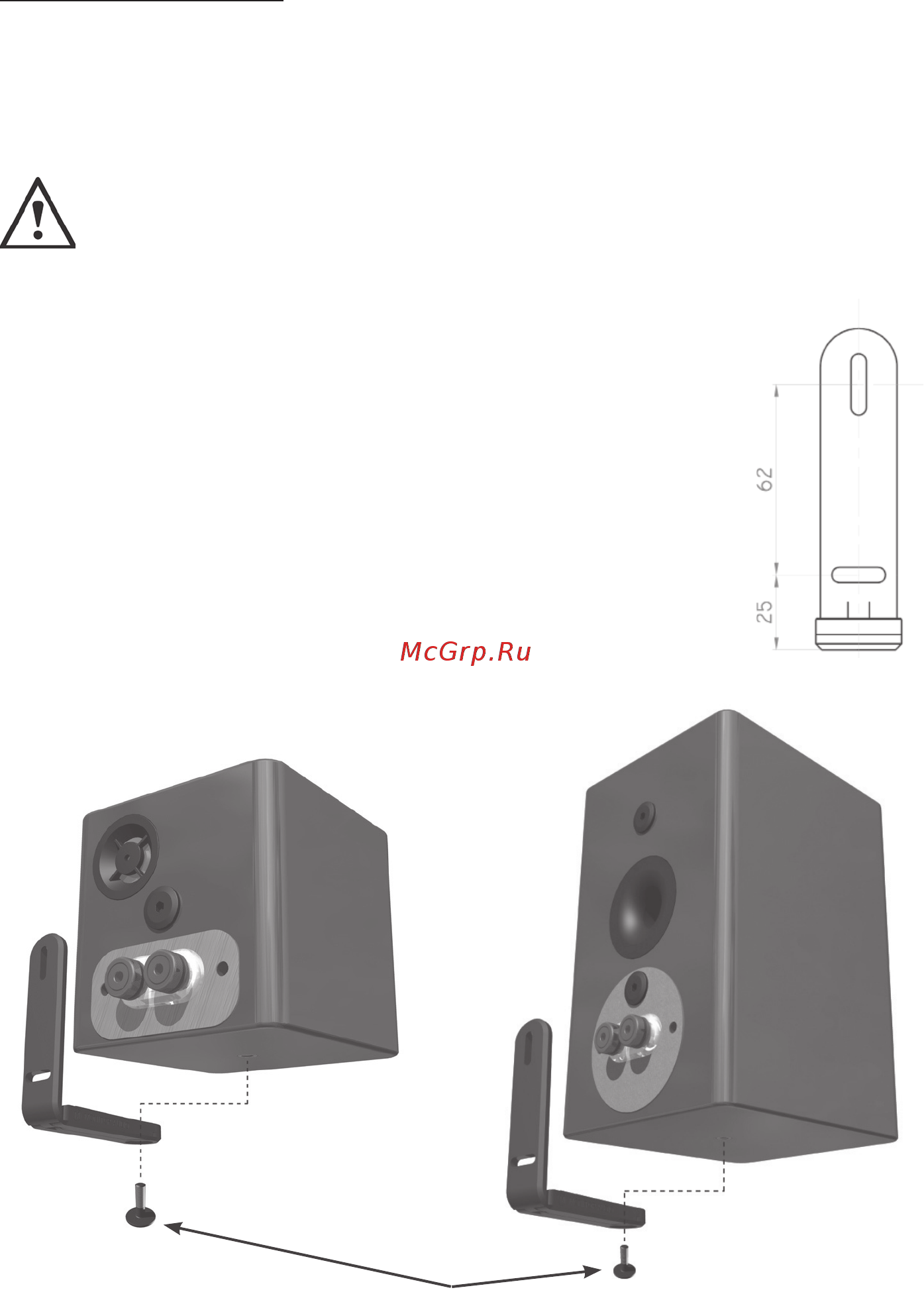

Крепление модели R45HD/R90HD к стене
На момент покупки кронштейн зафиксирован под углом 90°, однако этот
угол можно менять как угодно. Прежде всего необходимо прикрепить
кронштейн модели R45HD/R90HD к стене в двух точках. Расстояние от
центра составляет 62 мм (см. рисунок 2 справа).
Достаточно надежно закрепив кронштейн на стене с помощью дюбелей
и винтов, можно прикреплять к нему акустическую систему. Совместите
втулку в нижней части корпуса устройства с отверстием в кронштейне и
закрепите конструкцию болтом М6×8,5 мм, входящим в комплект пос-
тавки. После этого можно менять угол наклона АС. Для этого необходимо,
одной рукой поддерживая устройство, ослабить болт с боковой стороны
кронштейна. Теперь можно изменять угол и направление АС. Выбрав нуж-
ное положение АС, затяните болт. На этом этапе можно регулировать и
угол поворота АС.
Рисунок 3
Болт М6×8,5 мм
Рисунок 2
