16
Работа с приемником
3 Поворачивая регулятор M.C., выведите позицию Key
или Display и нажатием регулятора выберите ее.
4 Нажмите и удерживайте регулятор M.C. до тех пор,
пока необходимый цвет не появится на дисплее.
5 Нажмите регулятор M.C., чтобы выбрать первичный
цвет:
R (красный) – G (зеленый) – B (синий)
6 Поворачивая регулятор M.C. отрегулируйте уровень
яркости.
Диапазон регулировки от 0 до 60.
Нельзя выбрать уровень яркости меньше 10 для всех
трех цветов R, G и B одновременно
Вы можете также выполнить такую же операцию с
другими цветами.
Примечания.
Нельзя выбирать произвольные цвета подсветки в ре-
жимах SCAN или при выборе фиксированного набора
цветов (WARM, AMBIENT или CALM).
Для режимов Key и Display можно выбрать произ-
вольные цвета подсветки.
Включение индикации дисплея и подсветки
кнопок
Индикацию дисплея и подсветку кнопок можно вклю-
чать и выключать.
Нажмите и удерживайте кнопку MIX.
Длительное нажатие кнопки MIX включает или выклю-
чает индикацию дисплея и подсветку кнопок.
Эту операцию можно выполнять, даже если индикация
дисплея выключена. Если эта операция выполняется
при выключенной индикации, то дисплей будет светить-
ся несколько секунд, а затем снова погаснет.
Установка
Подключение
Внимание!
Подключайте к приемнику акустические системы
мощностью не менее 50 Вт и имеющие сопротивле-
ние в пределах 4–8 Ом. Не используйте с этим при-
емником акустические системы с сопротивлением
1–3 Ом.

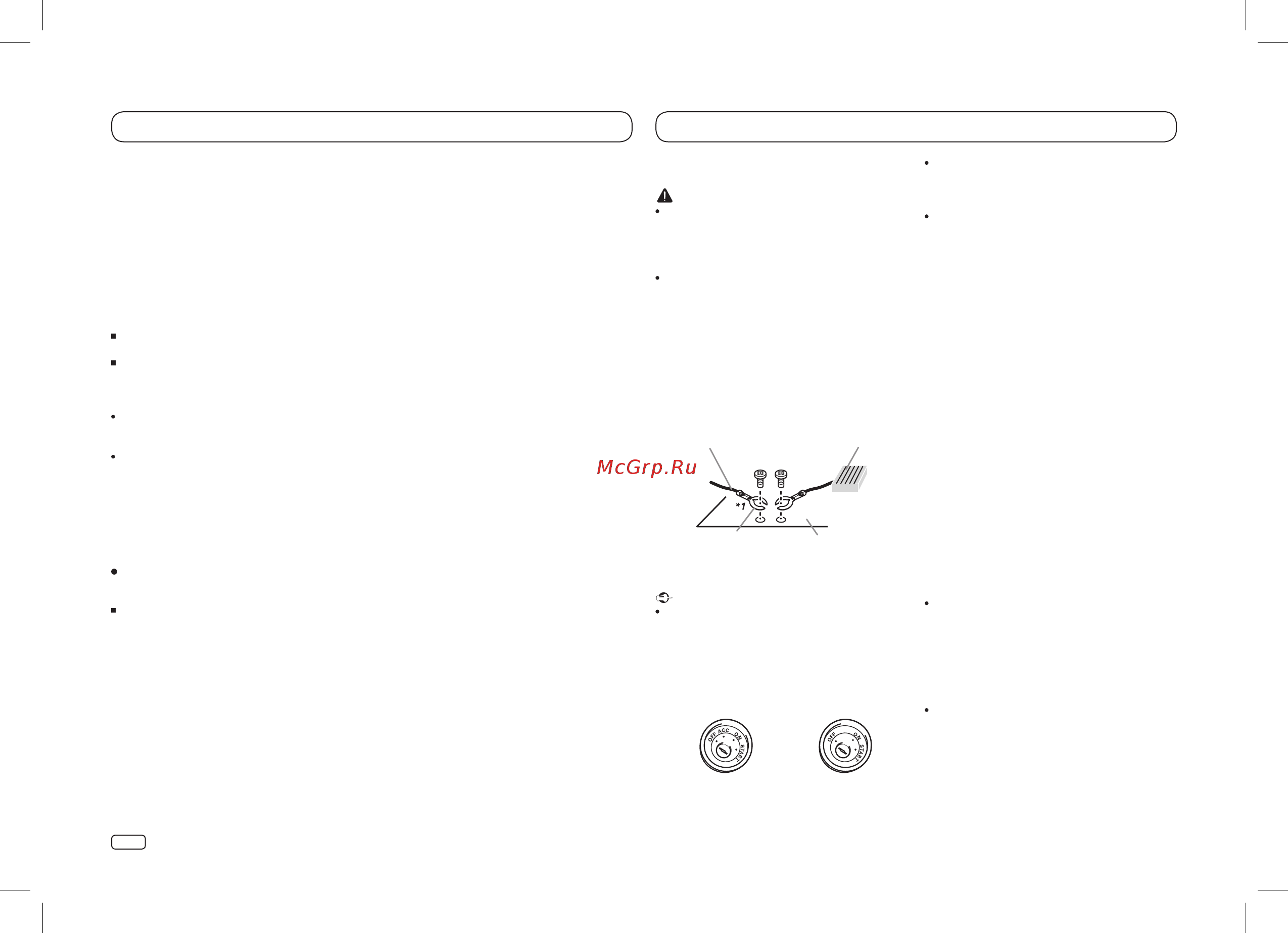

Черный провод является заземлением. При установ-
ке приемника или усилителя мощности (продается
отдельно) провод заземления должен подключаться
первым. Обеспечьте его надежное крепление к ме-
таллическому корпусу автомобиля. Провода зазем-
ления приемника, усилителя мощности или любых
других устройств должны подключаться к автомо-
билю с помощью отдельных винтов. Если винтовое
крепление заземляющего провода ослабнет или
отсоединится, это может привести к возгоранию,
появлению дыма и отказу устройства.
*1
Не входят в комплект приемника
Важные замечания
При установке приемника в автомобиле, не имею-
щем на ключе зажигания положения ACC (прина-
длежности), красный провод должен обязательно
подключаться к клемме, напряжение на которой
зависит от положения ключа, в противном случае
работа приемника может привести к разряду акку-
мулятора.
Положение ACC имеется Положение ACC отсутствует
Используйте этот приемник только в автомобилях с
12-вольтовым питанием и заземленным отрицатель-
ным полюсом аккумулятора. В противном случае
может произойти возгорание или отказа приемника.
Во избежание короткого замыкания, перегрева или
отказа приемника придерживайтесь приведенным
далее рекомендациям:
- перед установкой приемника отключите отрица-
тельную клемму аккумулятора;
- закрепляйте провода специальными хомутами или
изоляционной лентой. Обмотайте изоляционной
лентой все оголенные провода, чтобы не допустить
их контакта с металлическими частями автомобиля;
- прокладывайте все провода на удалении от под-
вижных деталей, например рычага коробки передач
или направляющих для сидений;
- прокладывайте все провода на удалении от мест с
повышенной температурой, например от выходного
отверстия обогревателя;
- не подключайте желтый провод к аккумулятору,
пропуская его через отверстие в отсек двигателя;
- соединители всех неподключенных проводов изо-
лируйте изоляционной лентой;
- не укорачивайте какие-либо провода;
- никогда не подключайте к проводу питания при-
емника другие устройства. Это может привести к
превышению максимального тока;
- используйте предохранители только рекомендо-
ванного номинала;
- не допускается подключение отрицательных про-
водов акустических систем напрямую к земле;
- не допускается скручивание отрицательных прово-
дов нескольких акустических систем.
При включении приемника управляющие сигналы
передаются по бело-синему проводу. Подключите
этот провод к системе дистанционного управления
внешнего усилителя мощности или клемме управле-
ния антенной автомобиля (12 В, максимальный ток
300 мА). Если автомобиль снабжен антенной, уста-
навливаемой на стекле, подключайте этот провод к
клемме питания антенного усилителя.
Никогда не подключайте бело-синий провод к клем-
ме питания внешнего усилителя мощности. Кроме
того, не подключайте его к --клемме питания авто-
мобильной антенны – это может привести к разряду
аккумулятора или плохой работе приемника.
Заземляющий провод
Усилитель мощности
Другие электронные
устройства автомобиля
Металлические части
корпуса автомобиля
