воздуха. Налипание на цепи и звёздочки могут привести

к растяжению цепи и к поломке. Регулярно очищайте

ремни и шкивы. Грязные шкивы и ремни могут привести

к проскальзыванию.

13.4. Регулярно очищайте рабочий стол и ролики, произ-

водите смазку подшипников строгального вала.

13.5. Очищайте неокрашенные поверхности столов ке-

росином с последующим покрытием поверхности

тон-

ким слоем состава для лучшего скольжения заготовки.

13.6. Своевременно проверяйте и, при необходимости,

производите натяжение ремней. Для новых ремней

свойственно некоторое время естественное растяжение

при работе станка. Изношенные ремни заменяйте толь-

ко комплектами.

13.7. Своевременно проверяйте и, при необходимости,

доливайте трансмиссионное масло в редуктор автома-

тической подачи станка до середины окна уровня мас-

ла, п. 10.6.

13.8. Во избежание работы станка с повышенной нагруз-

кой периодически проверяйте заточку ножей, При необ-

ходимости производите заточку ножей (шлифовка на

специальном оборудовании). При необходимости заточ-

ки даже одного ножа, чтобы не нарушить балансировку

рабочего вала, необходимо затачивать все ножи стро-

гального вала до одинаковых размеров. Замену ножей

производите только комплектами (из одной партии).

13.8. Для безопасной и надежной работы станка пом-

ните, что ремонт, обслуживание и регулировка станка

должны проводиться в условиях сертифицированных

сервисных центров с использованием только оригиналь-

ных запасных частей и расходных материалов.

13.9. Останавливайте станок, проверяйте состояние кре-

пления и положения всех сопрягаемых деталей, узлов и

механизмов станка через 50 часов наработки.

14. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность Возможная причина Действия по устранению

1. Двигатели не

запускаются

1. Нет напряжения в сети

питания

1. Проверить наличие напряжения в сети

2. Неисправен выключатель 2. Проверить выключатель

3. Статоры или роторы сгорели

3. Обратиться в специализированную мастерскую

для ремонта.

4. Питание не поступает, так как

сетевой выключатель разомкнут

4. Установить предохранитель или контрольный

выключатель

2. Двигатели не

развивает полную

скорость и не

работает на полную

мощность

1. Низкое напряжение 1. Проверить напряжение в сети

2. Перегрузка по сети 2. Проверить напряжение в сети

3. Сгорела обмотка или обрыв в

обмотке

3. Обратиться в специализированную мастерскую

для ремонта

4. Слишком длинный

удлинительный шнур

4. Заменить шнур на более короткий, убедиться, что

он отвечает требованиям п.6.2.4.

3.Двигатели

перегреваются,

останавливаются,

размыкает

прерыватели

предохранителей

1. Двигатели перегружены

1. Уменьшить скорость подачи заготовки или глубину

строгания

2. Обмотки сгорели или обрыв в

обмотке

2. Обратиться в специализированную мастерскую

для ремонта

3. Предохранители или

прерыватели имеют

недостаточную мощность

3. Установить предохранители или прерыватели

соответствующей мощности

4. Повышенная

вибрация

1. Не заточены ножи 1. Заточить ножи

2. Не отрегулированы ножи 2. Правильно установить выступ ножей

3. Неоднородность материала

заготовки

3. Использовать заготовку из однородного материала

4. Прочие причины

4. Проверить станок в специализированной

мастерской

15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Станок модели «КОРВЕТ 223» соответствует требованиям ГОСТ 12.2.026.0-93, обеспечивающим безопасность

жизни, здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.

Дата изготовления ”____”_____________ 200 г. ОТК _________________

Дата продажи “____”_____________ 200 г. _____________________

штамп

штамп магазина

подпись

подпись продавца

16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную и безаварийную

работу станка при условии правильного монтажа и об-

служивания его в соответствии с требованиями по экс-

плуатации и хранению, изложенными в настоящем руко-

водстве по эксплуатации.

Гарантийный срок эксплуатации станка – 12 месяцев

с даты продажи через розничную торговую сеть. Срок

службы – 5 лет. При отсутствии даты продажи и штампа

магазина на гарантийном и отрывных талонах, гаран-

Надёжно зафиксируйте положение ножей (35) на

строгальном валу (34) прижимной планкой (36).

10.2.7. Установите пластину (31).

10.2.8. Установите кожух (30) и патрубок пылесборника

(16).

10.3. Регулировка ножей нижнего строгального вала

(Рис. 4,13)

10.3.1. Установите блок верхнего строгального вала (6)

вращением маховика (8) в крайнее верхнее положение.

10.3.2. Выполните регулировку ножей нижнего строгаль-

ного вала аналогично регулировке ножей верхнего стро-

гального вала (см. п.10.2.3-10.2.6).

Высота ножей должна быть отрегулирована каждый

раз, когда ножи демонтировались по тем или иным

причинам. ( Не забудьте установить защитный кожух

после монтажа и регулировок ножей).

Внимание: Режущая кромка строгальных ножей

очень хрупкая. Во избежание сколов кромки, будь-

те внимательны, манипулируя вблизи их калибром

для установки высоты ножей.

Чтобы избежать несчастных случаев во время стро-

гания, необходимо произвести надежную фиксацию

узла установки строгальных ножей только специ-

альными болтами.

10.4. Регулировка натяжения ремней привода верх-

него строгального вала (Рис 14-16)

10.4.1. Вывинтите болты (40) и демонтируйте защитный

кожух (39).

10.4.2. Ослабьте фиксацию болтов (42). Произведите

регулировку положения плиты (45) электродвигателя

(7), перемещая верхний шкив (44) электродвигателя (7),

который, в свою очередь, изменяет натяжение ремней

передачи (43). Чрезмерное натяжение может привести к

преждевременному износу подшипников и ремней пере-

дачи (43), а недостаточное натяжение - к их проскальзы-

ванию на шкивах (41 и 44) при нагрузках. Зафиксируйте

положение плиты (45) болтами (42).

10.4.3. Установите и закрепите защитный кожух (39).

10.5. Регулировка натяжения цепи механизма авто-

матической подачи заготовки (Рис.17,18)

Станок оборудован системой автоматической регули-

ровки натяжения цепи механизма автоматической пода-

чи заготовки. После первых 50 часов наработки, особен-

но в начале эксплуатации станка, производите замену

масла. Типы масел приведены в разделе 13.

10.6. Замена масла механизма автоматической пода-

чи заготовки (Рис.17,18)

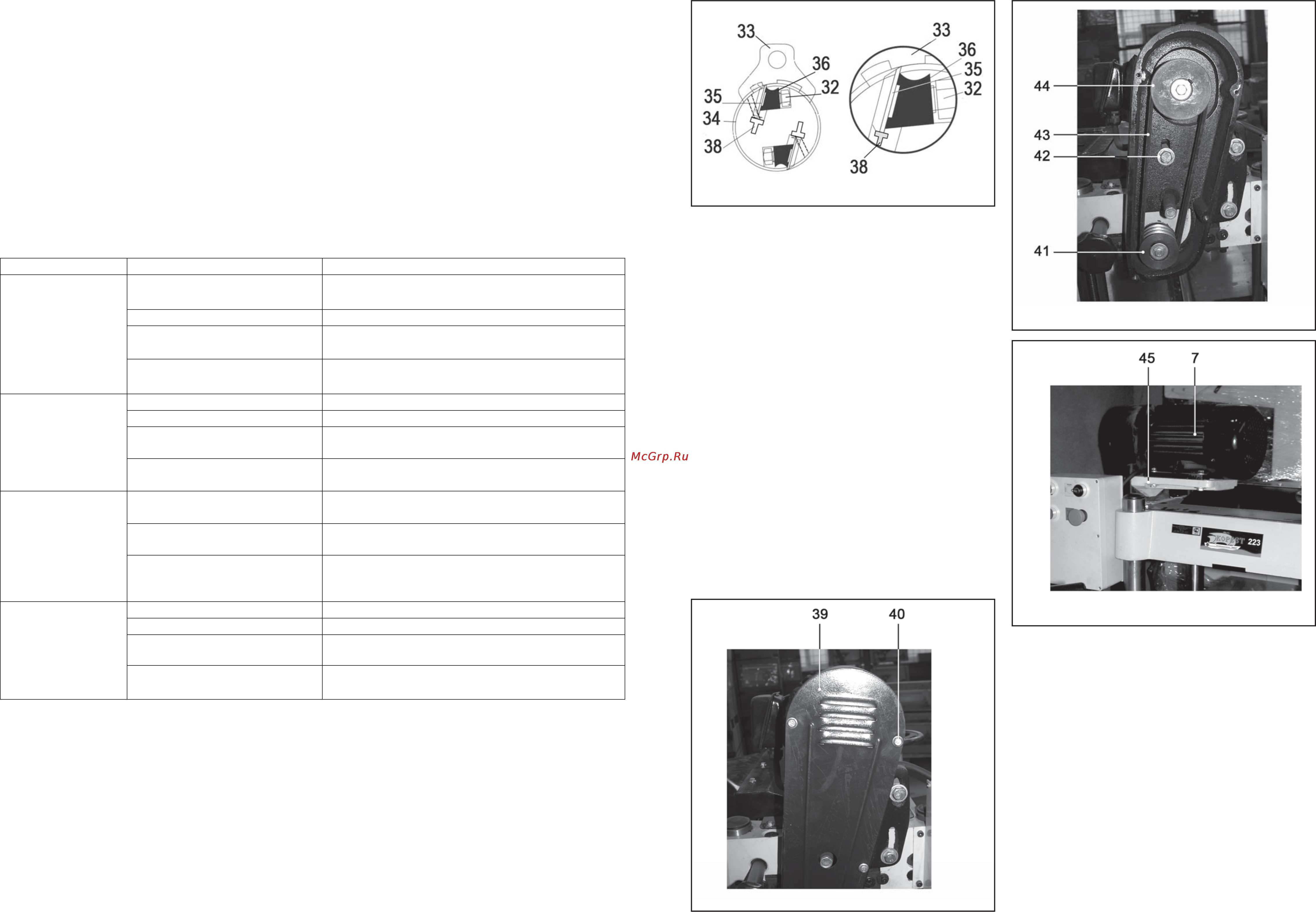

Рис. 13

Рис. 14

Рис. 15

Рис. 16
