него строгального вала (Рис 3, 4, 7,8)

10.1.1. Снимите защитный кожух (17) и проверьте натя-

жение ремней передачи (23). При необходимости произ-

ведите регулировку.

10.1.2. Демонтируйте защитный кожух (14). Скрутите

гайки (28) по винту (26) в крайнее нижнее положение.

Гайками (27) произведите регулировку положения пли-

ты (29) электродвигателя (25), перемещая нижний шкив

(24) электродвигателя (25), который, в свою очередь, из-

меняет натяжение ремней передачи

(23). Чрезмерное

натяжение может привести к преждевременному износу

подшипников и ремней передачи (23), а недостаточное

натяжение - к их проскальзыванию на шкивах (22 и 24)

при нагрузках. Удерживая гайки (27), зафиксируйте по-

ложение гайками (28).

10.1.3. Установите и закрепите защитную кожух (14).

10.1.4. Установите и закрепите защитный кожух (17).

10.2. Регулировка ножей верхнего строгального вала

(Рис. 9 - 13)

10.2.1. Демонтируйте кожух (30) и патрубок пылеотвода

(16).

10.2.2. Демонтируйте пластину (31).

10.2.3. Калибр (33) для установки ножей (35) плотно при-

жмите к строгальному валу (34). Вылет режущей кромки

ножей (35) должен быть параллелен строгальному валу

(34) и составлять не более 1,5мм, что соответствует ра-

бочим поверхностям калибра (33). При необходимости

проведите регулировку положения строгальных ножей

(35).

10.2.4. Ослабьте фиксацию прижимной планки (36), вра-

щая специальные болты (32) по часовой стрелке.

10.2.5. Опорной поверхностью (базой) установки стро-

гальных ножей (35) являются головки болтов (38). Вра-

щая по часовой стрелке, максимально утопите болты

(38), установив положение ножей (35) близко к мини-

мальному вылету относительно строгального вала (34).

Слегка зафиксируйте прижимную планку (36) специаль-

ными болтами (32), вращая их против часовой стрелки.

10.2.6. Калибр (33) для установки строгальных ножей

(35) плотно прижмите к строгальному валу (34). Враще-

нием против часовой стрелки болтов (38) установите

вылет режущей кромки строгальных ножей (35) до ка-

сания с центральной частью рабочей поверхности ка-

либра (33). Положение зафиксируйте сначала крайними

специальными болтами (32), затем средними, далее – в

любой последовательности.

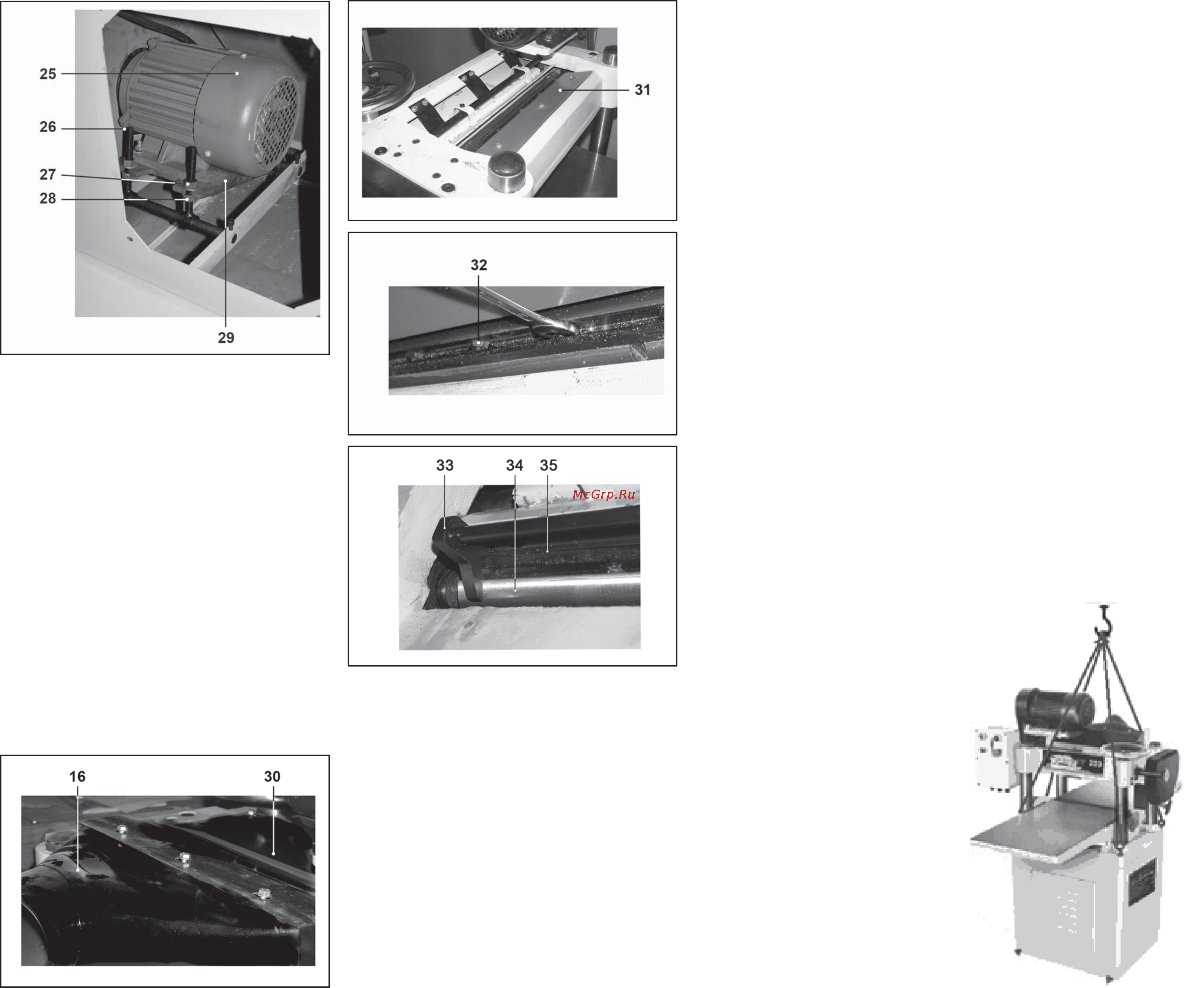

Рис. 8

Рис. 10

Рис. 11

Рис. 12

Рис. 9

тийный срок исчисляется с даты изготовления станка.

В случае нарушения работоспособности станка в тече-

ние гарантийного срока эксплуатации владелец имеет

право на бесплатный ремонт вышедшего из строя стан-

ка,

если не будет отмечено следующее:

Анализ представленных документов выявил отклоне-

ния от требуемых норм (гарантийный талон заполнен с

нарушениями, сведения о станке в документах не соот-

ветствуют действительным, на документе присутству-

ют признаки вторичного заполнения, истек срок обяза-

тельств гарантийного обслуживания и др.) Отмечена

попытка разборки станка без надлежащих оснований,

оговоренных

в паспорте на него; нарушены пломбы,

на шлицах винтов, на корпусе присутствуют следы раз-

борки (при этом, в гарантийном талоне нет отметки Сер-

висного Центра или его полномочных представителей о

проведенном обслуживании, ремонте).

Неисправность станка стала следствием воздействия

высоких или низких температур; попавших внутрь по-

сторонних предметов, жидкостей, сильного загрязнения,

воздействия на станок обстоятельств «непреодолимой

силы».

Станок эксплуатировался: без требуемого ухода с ис-

пользованием расходных материалов ненадлежащего

качества, с нарушением сроков техобслуживания и ре-

гламентных работ.

При выявлении причин, вызвавших неисправность, спе-

циалисты службы определят, что при эксплуатации были

нарушены требования и рекомендации инструкции (Ме-

тодика и иллюстрации производителя).

Если невнимательность или небрежность оператора,

пропустившего первичные признаки дефекта (возможно

производственного), привела к необходимости сложного

комплексного ремонта.

Для ремонта предъявлен станок с естественно изно-

шенными деталями (сальники, уплотнительные кольца,

ремни передачи и т.д.), поскольку эксплуатировался с

интенсивностью, на которую не рассчитан.

Гарантия не распространяется: на быстроизнашиваю-

щиеся детали и узлы, сменные

и съемные принадлеж-

ности, если на них присутствуют следы эксплуатации

(режущий инструмент, ремни передач и т.д.).

Предметом гарантии не является неполная комплекта-

ция станка, которая могла быть выявлена при продаже;

претензии третьих лиц не принимаются,

Станок в ремонт сдается чистый, в комплекте с принад-

лежностями.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех

случаях нарушения нормальной работы станка,

например: падение оборотов, изменение шума, появле-

ния постороннего запаха, дыма, вибрации, стука – пре-

кратите работу и обратитесь в Сервисный Центр.

Мы гарантируем работу станка в соответствии с тре-

бованиями нормативных документов, перечисленных

выше. Повреждения, вызванные нормальным износом,

перегрузкой станка или неправильной эксплуатацией и

хранением, не являются предметом гарантии.

Сервисный-Центр “Корвет”:

тел./ факс (4732); 39-24-86;

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАН-

ХАЙ, П.Р.

Импортер:

ООО «ЭНКОР-Инструмент-Воронеж»:

394018, Воронеж, пл. Ленина, 8.

Тел./факс: (4732) 39-03-33

E-mail: opt@enkor.ru

СХЕМА СТОПОРОВКИ
