ДЕТАЛИ СБОРКИ «КОРВЕТ 223»

*- позиция по схеме сборки (схема 1)

№* Код Наименование детали №* Код Наименование детали

1 132350 Винт 51 132399 Заклепка

2 132351 Втулка 52 132400 Указатель

3 132352 Шайба 53 132401 Винт

4 132353 Крышка 54 132402 Винт

5 132354 Ремень 55 132403 Шайба

6 132355 Винт 56 132404 Пластина защитная

7 132356 Шайба 57 132405 Вставка

8 132357 Шкив 58 132406 Кожух

9 132358 Кожух 59 132407 Втулка

10 132359 Шайба 60 132408 Фиксатор

11 132360 Винт 61 132409 Пылеотвод верхний

12 132361 Шпонка 62 132410 Винт

13 132362 Электродвигатель 2250 Вт 63 132411 Винт

14 132363 Плита электродвигателя 64 132412 Заглушка

15 132364 Винт 65 132413 Колона

16 132365 Шайба 66 132414 Гайка

17 132366 Шайба 67 132415 Винт

18 132367 Шайба 68 132416 Гайка

19 132368 Гайка 69 132417 Ограничитель

20 132369 Винт 70 132418 Шайба

21 132370 Рукоятка 71 132419 Колона

22 132371 Гайка 72 132420 Шкала

23 132372 Наклейка 73 132421 Винт

24 132373 Маховик 74 132422 Шпонка

25 132374 Вставка 75 132423 Винт ходовой

26 132375 Кольцо 76 132424 Корпус

27 132376 Винт 77 132425 Шкив

28 132377 Фиксатор 78 132426 Держатель шкива

29 132378 Пружина 79 132427 Подшипник

30 132379 Пластина 80 132428 Винт

31 132380 Ось 81 132429 Планка прижимная

33 132381 Шайба 82 132430 Нож

34 132382 Кронштейн 83 132431 Винт

35 132383 Вал 84 132432 Втулка

36 132384 Винт 85 132433 Вставка

37 132385 Пружина 86 132434 Вал

38 132386 Держатель 87 132435 Винт

39 132387 Ролик 88 132436 Гайка

40 132388 Шпонка 89 132437 Кронштейн

41 132389 Звездочка 90 132438 Подшипник

42 132390 Винт 91 132439 Звездочка

43 132391 Цепь 92 132440 Шайба

44 132392 Провод 93 132441 Шайба

45 132393 Винт 94 132442 Вставка

46 132394 Кожух 95 132443 Шпонка

47 132395 Вставка 96 132444 Удлинители рабочего стола

48 132396 Цепь 97 132445 Винт

49 132397 Вал строгальный верхний 98 132446 Шайба

50 132398 Шпонка 99 132447 Звездочка

подводящие провода, через удлинительный кабель или

через комбинацию стационарных и удлинительных ка-

белей (см. Таблицу 3).

8.3. Описание работы электрической схемы подклю-

чения станка (электрическая схема)

8.3.1. Для включения станка необходимо:

- нажать на кнопку влючения пускателя, при этом замы-

каются контакты KM1 пускателя и подаётся напряжение

на цепи питания станка.

8.3.2. Отключить цепи питания станка можно двумя спо-

собами:

- нажатием красной кнопки разомкнуть контакты КМ1;

- отключением подключающего разъёма.

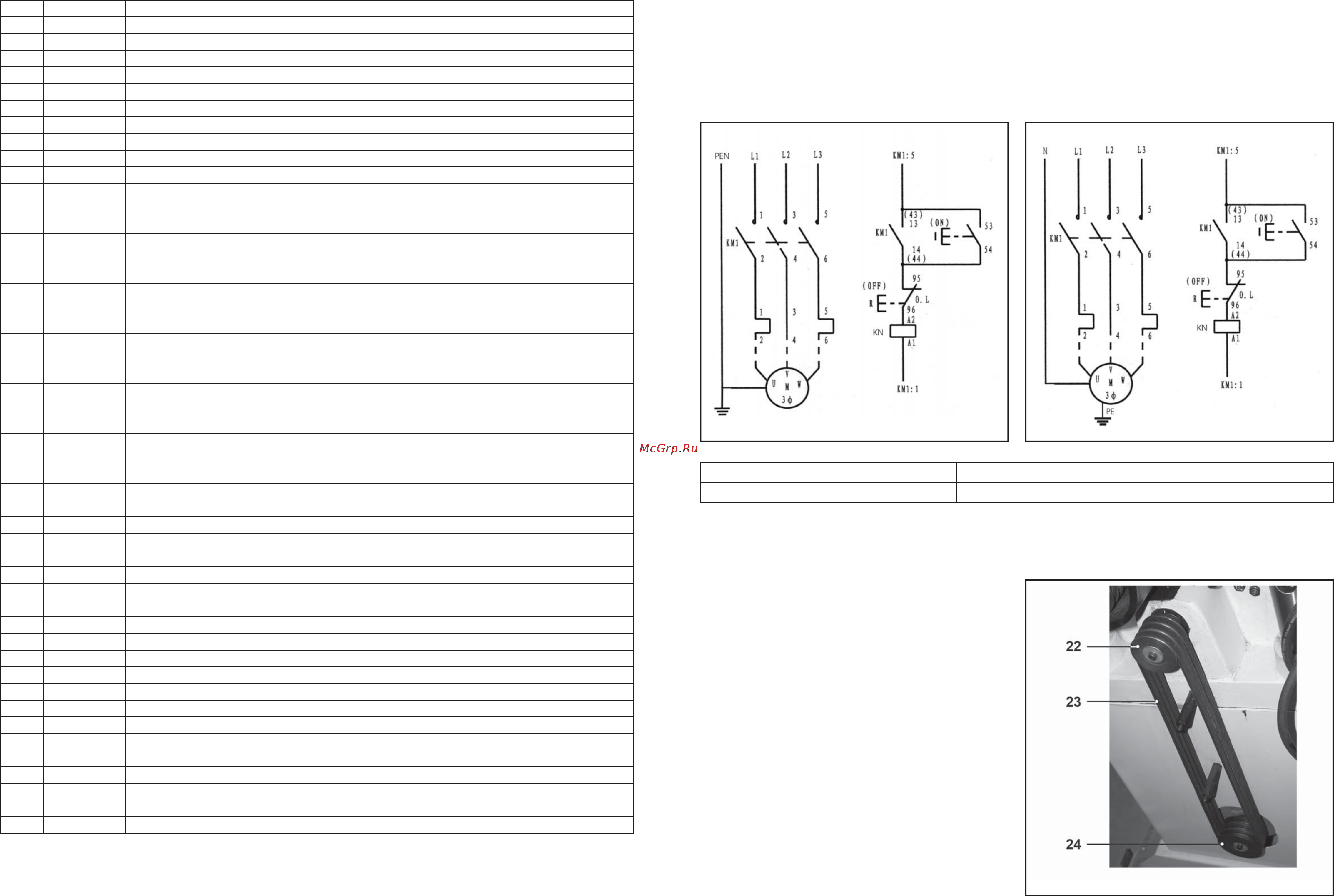

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

ПОДКЛЮЧЕНИЯ СТАНКА «КОРВЕТ 223»

ВНИМАНИЕ: ПОДКЛЮЧЕНИЕ СТАНКА ПРОИЗВО-

ДИТСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ ИЛИ

ЭНЕРГЕТИЧЕСКОЙ СЛУЖБОЙ ПРЕДПРИЯТИЯ.

Схема 1 - имеющееся подключение

завода-изготовителя.

Схема 2 - подключение при наличии

УЗО в сети питания.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм

Таблица 3

9. ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ СТАНКА (Рис.3)

9.1. Включение и выключение станка.

9.1.1. Станок оборудован электромеханическим блоком

управления (5).

Для включения станка необходимо:

- вставить ключ в замок и повернуть его в положение «

РАЗБЛОКИРОВАНО»(«UNLOCK») .

- нажать кнопки «ВРАЩЕНИЕ ВЕРХНЕГО ВАЛА»

(«TOP») и « ВРАЩЕНИЕ НИЖНЕГО ВАЛА»(«BOTTOM»)

для включения верхнего и нижнего строгальных валов.

9.1.2. Выключить станок можно двумя способами:

- нажатием красной кнопки «СТОП» («PUSH TO

STOP»);

- отключением подключающего разъёма.

9.1.2. После окончания работы и выключения стан-

ка, поверните ключ в положение «ЗАБЛОКИРОВА-

НО» ( «LOCK»).

10. РЕГУЛИРОВКИ

Ваш станок был собран и полностью отрегулирован на

заводе - изготовителе. Во время транспортировки регу-

лировки могут нарушиться, поэтому перед началом экс-

плуатации регулировки необходимо проверить.

Предупреждение: Перед началом регулировок от-

ключите сетевой разъём станка от сети питания.

Никогда не выполняйте какие-либо регулировки при

включенном станке. Это может привести к травме. Ра-

бота с предельными нагрузками на станок повлечёт за

собой отклонение или нарушение установленных ранее

регулировок.

10.1. Регулировка натяжения ремней привода ниж-

Рис. 7
