Перемещение станка производите грузоподъёмны-
ми механизмами, рассчитанными на вес станка (см.
схему строповки).
7.1.3. На время перемещения на место четырех бол-
тов крепления основания (1) и станины (2) установите 4
рым-болта (для строповки в плоскости кольца), рассчи-
танные на перемещение данного веса (см. таблицу 1).
(Рым-болты приобретаются отдельно.)
Перемещение станка производить грузоподъёмны-
ми механизмами, рассчитанными на вес станка (см.
схему строповки).
7.1.4. Для повышенной устойчивости основание (12)
станка может быть прикреплёно анкерным соединени-
ем к полу.

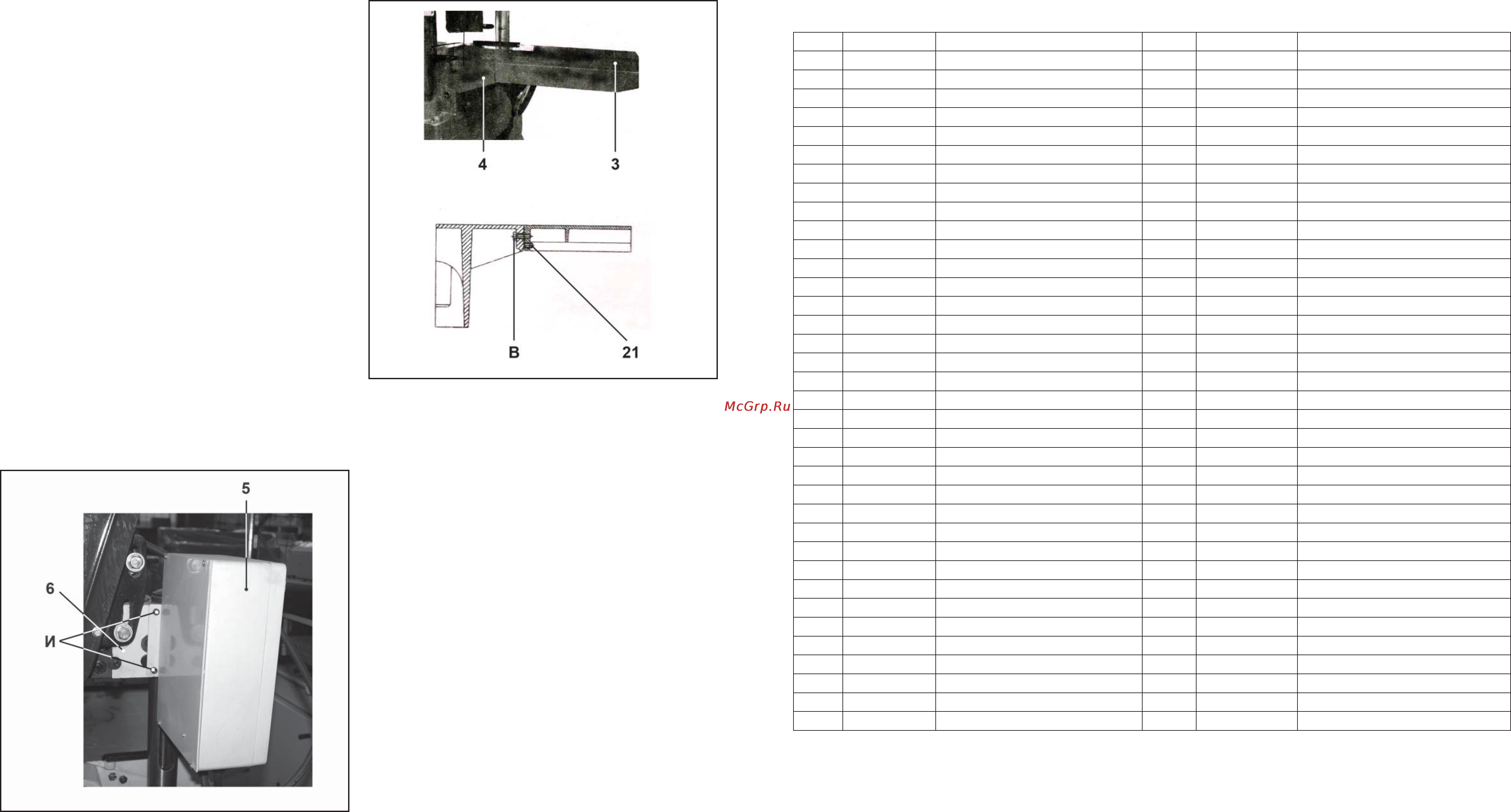

7.2. Сборка станка (Рис. 1-6)
7.2.1. Установите и закрепите ручку (9) на маховике (8).
7.2.2. Установите и закрепите ручку (12).
7.2.3. Установите и закрепите блок управления (5) дета-
лями крепления (В) на блоке строгального
вала (6).
7.2.4. Установите и закрепите патрубки пылеотводов
(15) и (16), используя детали крепления (В)
и ключи (Б).
7.2.5. Установите и закрепите, используя детали крепле-
ния (В) и шестигранные ключи (Ж), с обеих сторон рабо-
чего стола (4) удлинители стола (3). Регулировочными
болтами (21) выставите положение рабочей поверхно-
сти удлинителей столов (3) в одной плоскости с рабочей
поверхностью рабочего стола (4).
8. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
Внимание: Проверьте соответствие напряжения ис-
точника питания и соединений требованиям вашего
станка. Для этого достаточно взглянуть на табличку
с техническими данными на двигателе станка.
8.1. Электрические соединения. Требования к шнуру
питания.
8.1.1. Станок подключается к распределительному щиту
сети 380В, 50Гц при помощи разъёма с заземляющим
контактом. Перед подключением необходимо проверить
надежность соединения станка с заземляющим контак-
том вилки.
8.1.2. Запрещается переделывать соединительные
разъёмы. Квалифицированный электрик должен выпол-
нить соответствующие подключения.
8.1.3. При повреждении шнура питания его должен за-
менить изготовитель или сертифицированный Сервис-
ный центр.
ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для ис-
пользования только в сухом помещении. Не допускайте
установку станка во влажных помещениях.
8.2 Требования к двигателю
Внимание! Для исключения опасности повреждения
двигателя, регулярно очищайте двигатель от опилок
и древесной пыли. Таким образом обеспечивается
его беспрепятственное охлаждение.
8.2.1. Если двигатель не запускается или внезапно оста-
навливается при работе, сразу же отключите станок.
Отсоедините шнур питания станка и попытайтесь по
таблице возможных неисправностей найти и устранить
возможную причину.
8.2.2. Устройство защиты или автомат защиты необхо-
димо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10% относи-
тельно номинального значения не влияют на нормаль-
ную работу станка.
8.2.3. Чаще всего проблемы с двигателями возникают
при плохих контактах в разъёмах при перегрузках, по-
ниженном напряжении питания (возможно, вследствие
недостаточного сечения подводящих проводов). Поэто-
му всегда с помощью квалифицированного электрика
проверяйте все разъёмы, рабочее напряжение и потре-
бляемый ток.
6.2.4. При большой длине и малом поперечном сечении
подводящих проводов на этих проводах происходит до-
полнительное падение напряжения, которое приводит
к проблемам с двигателем. Поэтому для нормального
функционирования этого станка необходимо достаточ-
ное поперечное сечение подводящих проводов. Приве-
дённые в таблице данные о длине подводящих прово-
дов относятся к расстоянию между распределительным
щитом, к которому подсоединен станок, и разъёмом
станка. При этом, не имеет значения, осуществляется
подвод электроэнергии к станку через стационарные
Рис. 5
Рис. 6
17
ДЕТАЛИ СБОРКИ «КОРВЕТ 223»
*- позиция по схеме сборки (схема 1)
№* Код Наименование детали №* Код Наименование детали
100 132448 Провод 136 132484 Индикатор
101 132449 Блок управления 137 132485 Шкала
102 132450 Пластина 138 132486 Ролик
103 132451 Винт 139 132487 Фиксатор
104 132452 Гайка 140 132488 Гайка
105 132453 Коробка передач 141 132489 Крышка
106 132454 Винт 142 132490 Винт
107 132455 Кольцо 143 132491 Винт
108 132456 Ось шаблона 144 132492 Шайба
109 132457 Шаблон 145 132493 Кольцо
110 132458 Электродвигатель 1500 Вт 146 132494 Вал
111 132459 Шайба 147 132495 Вставка
112 132460 Гайка 148 132496 Ролик
113 132461 Ось 149 132497 Звездочка
114 132462 Втулка 150 132498 Винт
115 132463 Шайба 151 132499 Вал строгальный нижний
116 132464 Плита электродвигателя 152 132500 шайба
117 132465 Винт 153 132501 шайба
118 132466 Втулка 154 132502 подшипник
119 132467 Пылеотвод
нижний 155 132503 Шайба
120 132468 Пластина 156 132504 Крышка
121 132469 Болт 157 132505 Держатель
122 132470 Винт 158 132506 Втулка
123 132471 Корпус 159 132507 Винт
124 132472 Шайба 160 132508 Держатель
125 132473 Винт 161 132509 Маховик
126 132474 Планка прижимная 162 132510 Винт
127 132475 Винт 163 132511 Цепь
128 132476 Вставка 164 132512 Гайка
129 132477 Ось 165 132513 Кожух
130 132478 Шестерня 166 132514 Ремень
131 132479 Кольцо 167 132515 Шнур питания
132 132480 Винт 168 132516 Кронштейн
133 132481 Стол рабочий 169 132517 Основание
134 132482 Ограничитель 170 132518 Винт
135 132483 Винт 171 132519 Винт
