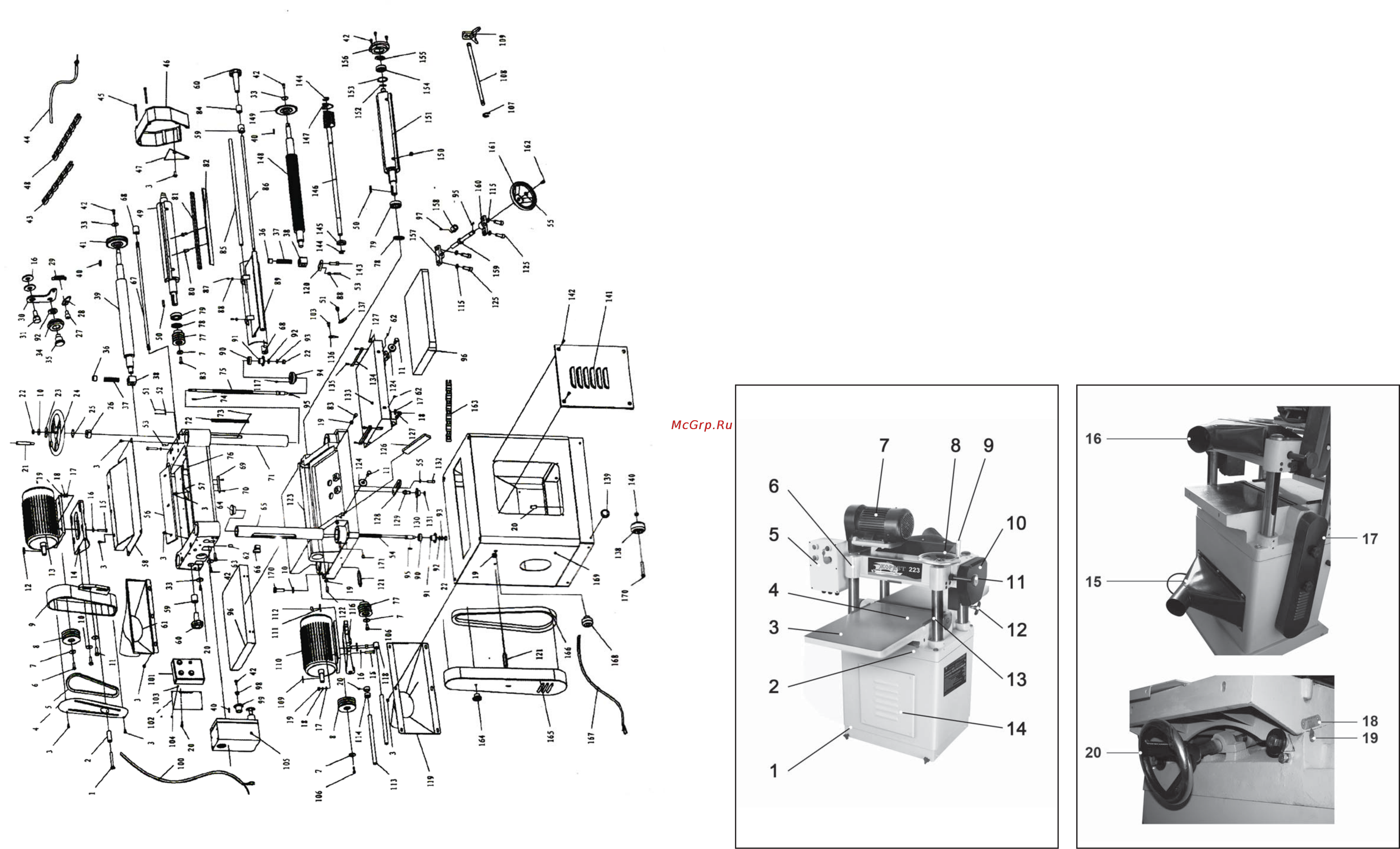

СХЕМА СБОРКИ «КОРВЕТ 223»
(схема 1)
7
5. РАСПАКОВКА
Внимание: Если станок внесен в зимнее время в от-
апливаемое помещение с улицы или из холодного
помещения, не распаковывайте и не включайте ста-
нок в течение 8 часов, чтобы он прогрелся до темпе-
ратуры окружающего воздуха. В противном случае
станок может выйти из строя при включении
из-за
сконденсировавшейся влаги на холодных поверх-
ностях элементов электродвигателя.
5.1. Вскройте коробку и извлеките станок и все комплек-
тующие детали.
5.2. Проверьте комплектность станка в соответствии с
перечнем (пункт 3.1).
5.3. Освободите узлы и детали станка от консервацион-
ной смазки.
ПРИМЕЧАНИЕ: На некоторые детали нанесено за-
щитное покрытие. Для обеспечения правильной
сборки и работы снимите покрытие. Защитное по-
крытие легко удаляется уайт-спиритом с помощью
мягкой салфетки. Растворители могут повредить
поверхность. Для очистки окрашенных, пластмас-
совых и резиновых деталей используйте мыло и
воду. Тщательно протрите все детали чистой сухой
салфеткой и слегка смажьте машинным маслом все
металлические обработанные (неокрашенные) по-
верхности.
5.4. При монтаже и перемещении станка рекомендуется
использовать подъемные механизмы и стропы грузо-
подъемностью не менее 500 кг.
5.4. Перемещение станка грузоподъемными механизма-
ми производите согласно схеме строповки.
6. УСТРОЙСТВО СТАНКА
Станок состоит из следующих сборочных единиц и де-
талей (Рис.3-4)
1. Основание
2. Станина
3. Удлинитель стола
4. Стол рабочий
5. Блок управления
6. Блок строгального вала ( верхний)
7. Электродвигатель
8. Маховик
9. Ручка маховика
10. Кожух защитный
11. Винт фиксации
12. Ручка переключения скорости подачи.
13 Колонна
14. Кожух защитный
15. Патрубок пылеотвода нижний
16. Патрубок пылеотвода (верхний)
17. Кожух защитный
18. Шкала глубины строгания
19. Указатель шкалы глубины строгания
20. Маховик (регулировки глубины
строгания)
Рис. 3 Рис. 4
7. УСТАНОВКА И СБОРКА СТАНКА (Рис.3-4)
7.1. Установка станка
7.1.1. При выборе места для установки станка убеди-
тесь, что помещение достаточно освещено, и оператор
не будет работать в собственной тени, что с каждой сто-
роны станка достаточно места для работы с заготовка-
ми планируемого размера.
7.1.2. Станок должен устанавливаться на прочной, ров-
ной и горизонтальной поверхности с учётом веса станка
и обрабатываемой заготовки.
