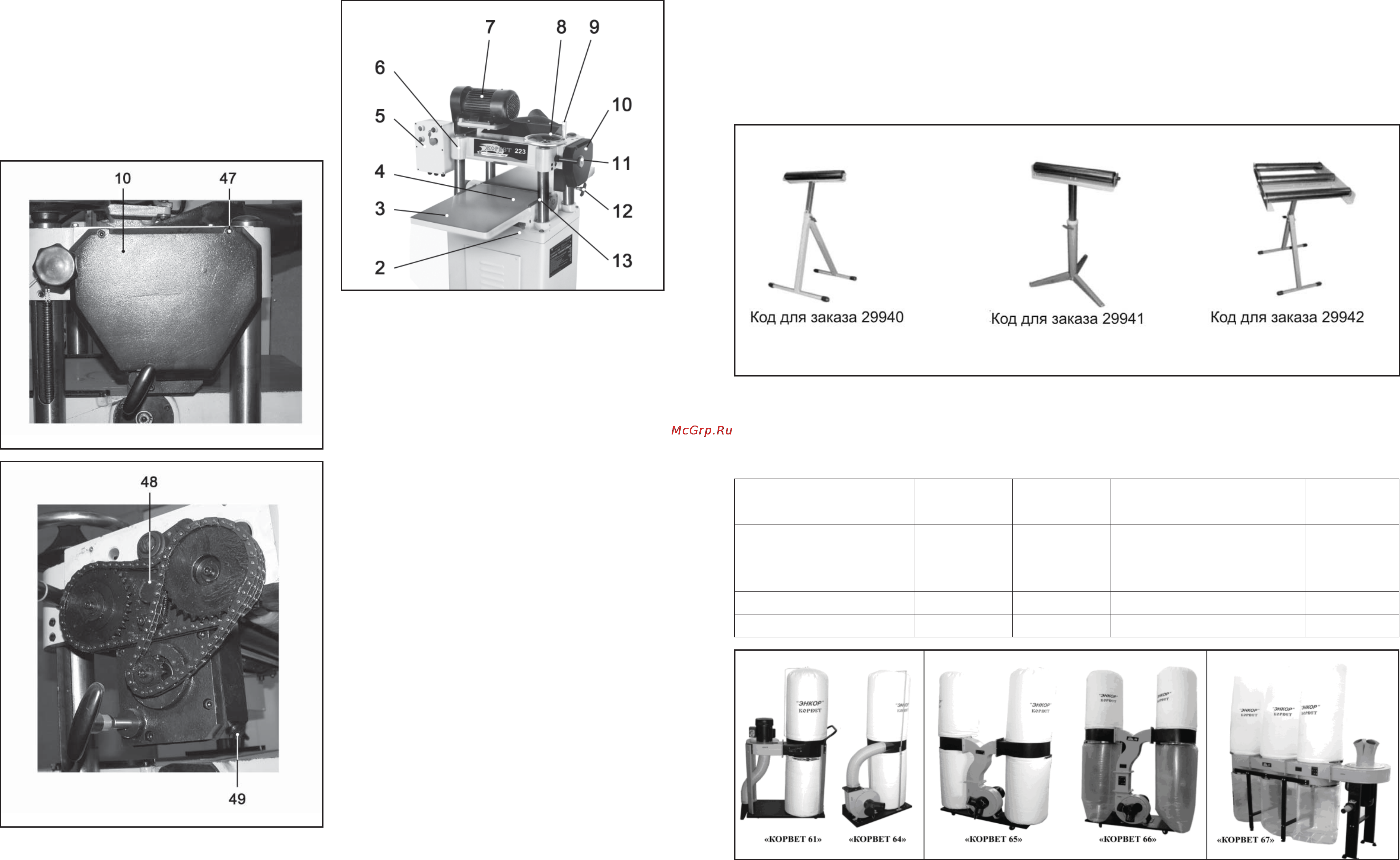

10.6.1. Выкрутите винты крепления (47) и демонтируйте

защитный кожух (10).

10.6.2. Выкрутите винт (48).

10.6.3. Выкрутите винт (49).

10.6.4. Слейте масло.

10.6.5. Установите винт (49).

10.6.6. Залейте масло.

10.6.7. Установите винт (48).

10.6.8. Установите и винтами крепления (47) зафикси-

руйте защитный кожух (10).

11. СТРОГАНИЕ (Рис.19)

11.1. К работе на станке допускаются подготовленные

и имеющие опыт работы с деревообрабатывающими

строгальными станками лица не моложе 16 лет. Присту-

пая к выполнению работ на станке, изучите руководство

по эксплуатации и устройство станка, назначение каж-

дого органа управления станком. Перед выполнением

намеченной операции изучите методы и режимы пред-

полагаемой обработки, получите информацию в соот-

ветствующих учебных пособиях или у квалифицирован-

ного специалиста.

11.2. Станок оборудован патрубками пылеотводов (15) и

(16) Рис. 4, для удаления стружки и древесной пыли, к

которым перед началом работы необходимо подсоеди-

нить и закрепить шланги пылесоса для сбора стружки и

древесной пыли (см. раздел 12).

11.3. Перед началом выполнения строгания включите

пылесос и выключите после окончания работы.

11.4. Винтами фиксации (11) ослабьте установленное

положение блока верхнего строгального вала (6), вра-

щая маховик (8). Установите блок верхнего строгально-

го вала (6) в положение, соответствующее максимально

толстому (широкому) участку заготовки, после чего, вра-

щая маховик (8), поднимите блок (6) на высоту, равную

предполагаемой глубине строгания.

11.5. Подавайте заготовку (предварительно обработан-

ную на строгальном станке, стороной вниз) по поверх-

ности рабочего стола (4) до момента захвата заготовки

подающим роликом (автоматическая подача). По необ-

ходимости поддерживайте заготовку, но не увеличивая и

не уменьшая скорость прохождения заготовки.

Внимание: При выполнении любой строгальной об-

работки устанавливайте глубину строгания с учетом

скорости автоматической подачи, твёрдости мате-

риала и ширины строгания заготовки. Чем твёрже и

шире заготовка, тем меньше скорость автоматиче-

ской подачи и глубина строгания.

11.6. Рейсмусовый станок работает эффективнее, если

заготовка имеет минимум одну плоскую поверхность,

предварительно обработанную на строгальном станке.

11.7. Для предотвращения поломки строгальных ножей

периодически (после каждого прохода) проверяйте ка-

чество обрабатываемой заготовки на отсутствие в ней

инородных тел.

11.8. Перед началом обработки заготовки выберите ско-

рость автоматической подачи, для чего установите руч-

ку (12) в одно из двух положений. В утопленном положе-

нии скорость автоматической подачи соответствует 6 м/

мин – предварительная (грубая) обработка заготовки, в

отжатом положении ручки (12) скорость автоматической

подачи соответствует 4,8 м/мин – окончательная (чисто-

вая) обработка заготовки.

11.9. При обработке длинных заготовок используйте ро-

ликовые опоры (см. раздел 12), установленные по высо-

Рис. 17

Рис. 18

Рис. 19

те в одной плоскости с рабочим столом (4).

Внимание: Для выполнения качественной обработ-

ки, обеспечения технических характеристик и на-

дёжной работы станка своевременно проводите

техническое обслуживание станка, а для обработки

используйте заготовки надлежащего качества (одно-

родность материала, степень влажности древесины

предназначенной для машинной обработки и т.п.).

12. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

12.1. Опора роликовая

Для повышения производительности труда и обеспече-

ния безопасности при работе на станке, рекомендуем

приобрести опору роликовую (Рис.20), которая облегча-

ет работу с заготовками большой длины при подаче за-

готовки на обработку и передаче готового изделия после

обработки.

Рис. 20

Рис. 21

12.2. Пылесосы для сбора стружки и древесной пыли

Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ», рекомен-

дуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.21), которые обеспечат надлежащие

условия работы и сохранят ваше здоровье. Краткие технические характеристики пылесосов

приведены в таблице 4.

Таблица 4

«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»

Напряжение питания

220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц

Потребляемая мощность

750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт

Расход воздуха

14,2 м

/мин 42,6 м

/мин 62.3 м

/мин 70,82 м

/мин 76м

/мин

Объём пылесборника

0,057м

0,153м

0,307м

0,43м

0,57м

Объём фильтра

0,057м

0,153м

0,307м

0,43м

0,57м

Код для заказа

10261 10264 10265 10266 10267

13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Предупреждение: Всегда отключайте станок от ис-

точника питания перед началом обслуживания.

13.1. Перед подключением станка всегда проверяйте

исправность шнура питания. При необходимости заме-

ните шнур.

13.2. После окончания работы со станком очищайте ста-

нок от пыли, опилок и грязи (смолы), насухо протирайте

неокрашенные поверхности и смазывайте тонким сло-

ем машинного масла; не допускайте попадания воды и

масла на ремённую передачу и электрооборудование

станка.

13.3. Необходимо регулярно очищать приводные звез-

дочки и цепи от пыли и грязи с помощью щетки и сжатого
