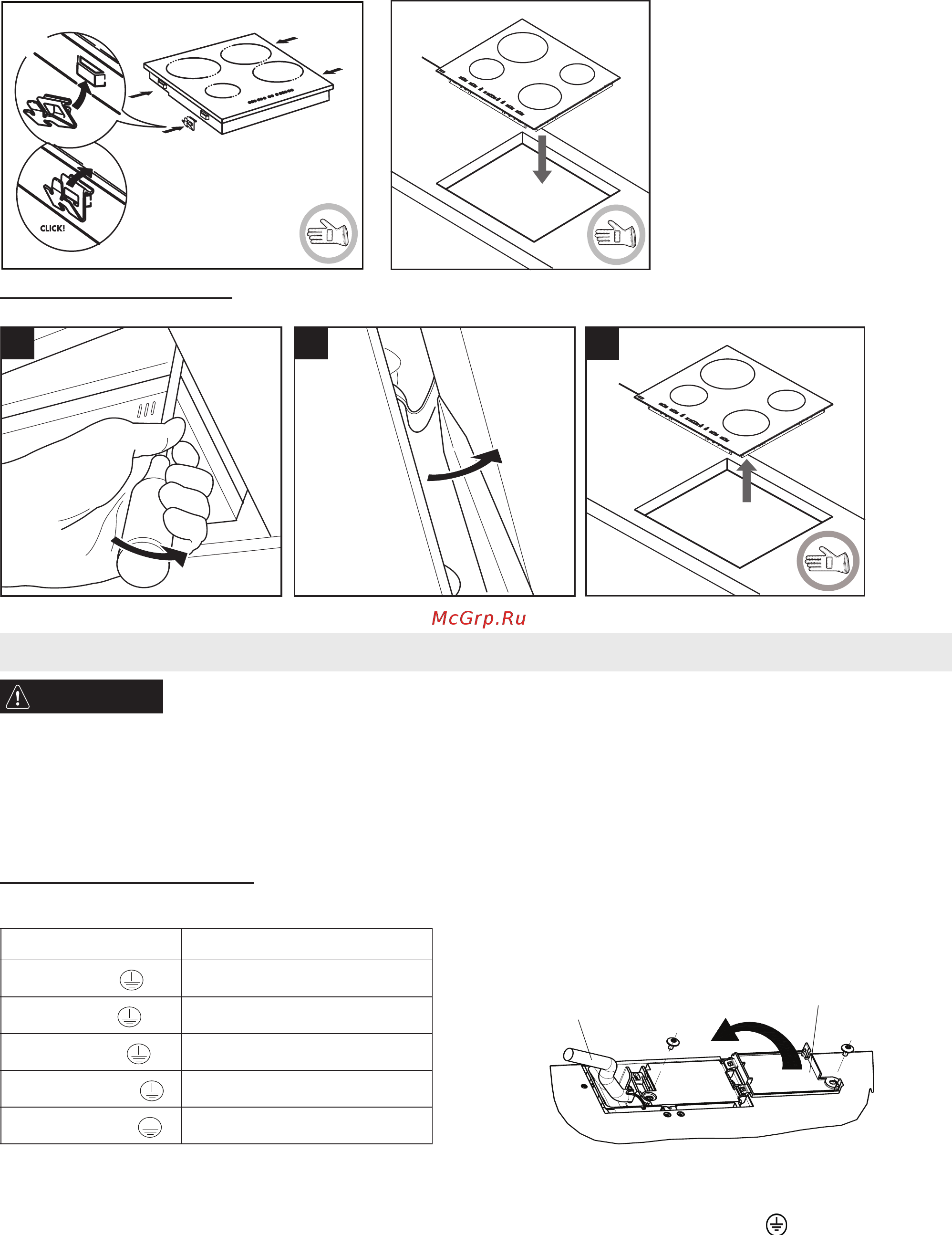

ДЕМОНТАЖ ВАРОЧНОЙ ПАНЕЛИ.

- Для демонтажа варочной панели воспользуйтесь отверткой (не предоставляется), чтобы снять фиксирующие зажимы на нижней стороне прибора.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

- Отключите прибор от электросети.

- Установка прибора должна выполняться квалифицированным специалистом с соблюдением действующих

правил техники безопасности и установки оборудования

- Изготовитель снимает с себя всякую ответственность за повреждения предметов или травмы людей и животных, явившиеся результатом

несоблюдения правил, изложенных в этой главе.

- Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.

- Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало

напряжению сети в помещении, где будет установлен прибор.

Подсоединение к клеммной колодке

При подключении к электрической сети используйте кабель типа H05RR-F в соответствии с приведенной ниже таблицей.

Провода Число x размер

220-240V ~ +

230-240V ~ +

380-425V 2N~ +

220-240V 3~ +

380-415V 3N~ +

3 x 4 mm

3 x 4 mm (

  

)

4 x 1,5 mm

5 x 1,5 mm

4 x 1,5 mm

Выполните подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием между контактами 3 мм.

ВАЖНО: желто-зеленый заземляющий провод должен быть подсоединен к клемме с соответствующим символом и должен быть длиннее

других проводов.

• Проверьте схему подключения снизу варочной панели и установите/снимите перемычки в соответствии с типом подключения;

• Удалите около 70 мм оболочки кабеля электропитания (B);

• Удалите около 10 мм оболочки проводников. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке

в соответствии с находящейся рядом с ней схемой.

• Закрепите кабель электропитания (B) с помощью кабельного зажима.

• Закройте клеммную коробку крышкой (A), закрепив ее прилагаемым в комплекте винтом.

• По завершении подсоединения электрических компонентов вставьте варочную панель в предназначенное для нее место.

X 4

ОСТОРОЖНО
