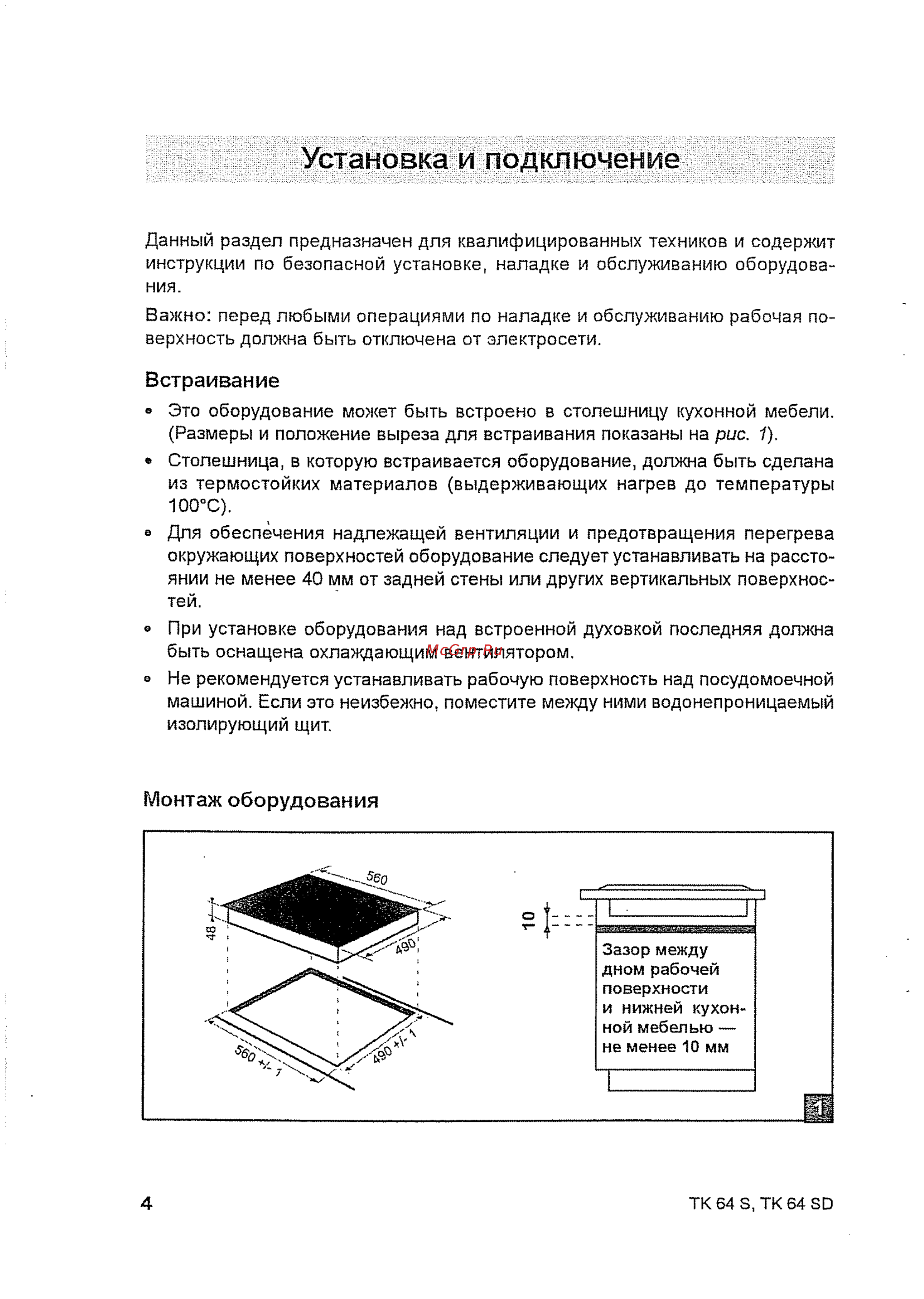

Установка и подключение Данный раздел предназначен для квалифицированных техников и содержит инструкции по безопасной установке наладке и обслуживанию оборудова ния Важно перед любыми операциями по наладке и обслуживанию рабочая по верхность должна быть отключена от электросети Встраивание о Это оборудование может быть встроено в столешницу кухонной мебели Размеры и положение выреза для встраивания показаны на рис 1 Столешница в которую встраивается оборудование должна быть сделана из термостойких материалов выдерживающих нагрев до температуры 100 С е Для обеспечения надлежащей вентиляции и предотвращения перегрева окружающих поверхностей оборудование следует устанавливать на рассто янии не менее 40 мм от задней стены или других вертикальных поверхнос тей о При установке оборудования над встроенной духовкой последняя должна быть оснащена охлаждающим вентилятором Не рекомендуется устанавливать рабочую поверхность над посудомоечной машиной Если это неизбежно поместите между ними водонепроницаемый изолирующий щит Монтаж оборудования 4 ТК 64 Б ТК 64 80
