BBK DK1110SI (компл.) [12/44] Подключение
![BBK DK1110SI (компл.) [12/44] Подключение](/views2/1281531/page12/bgc.png)

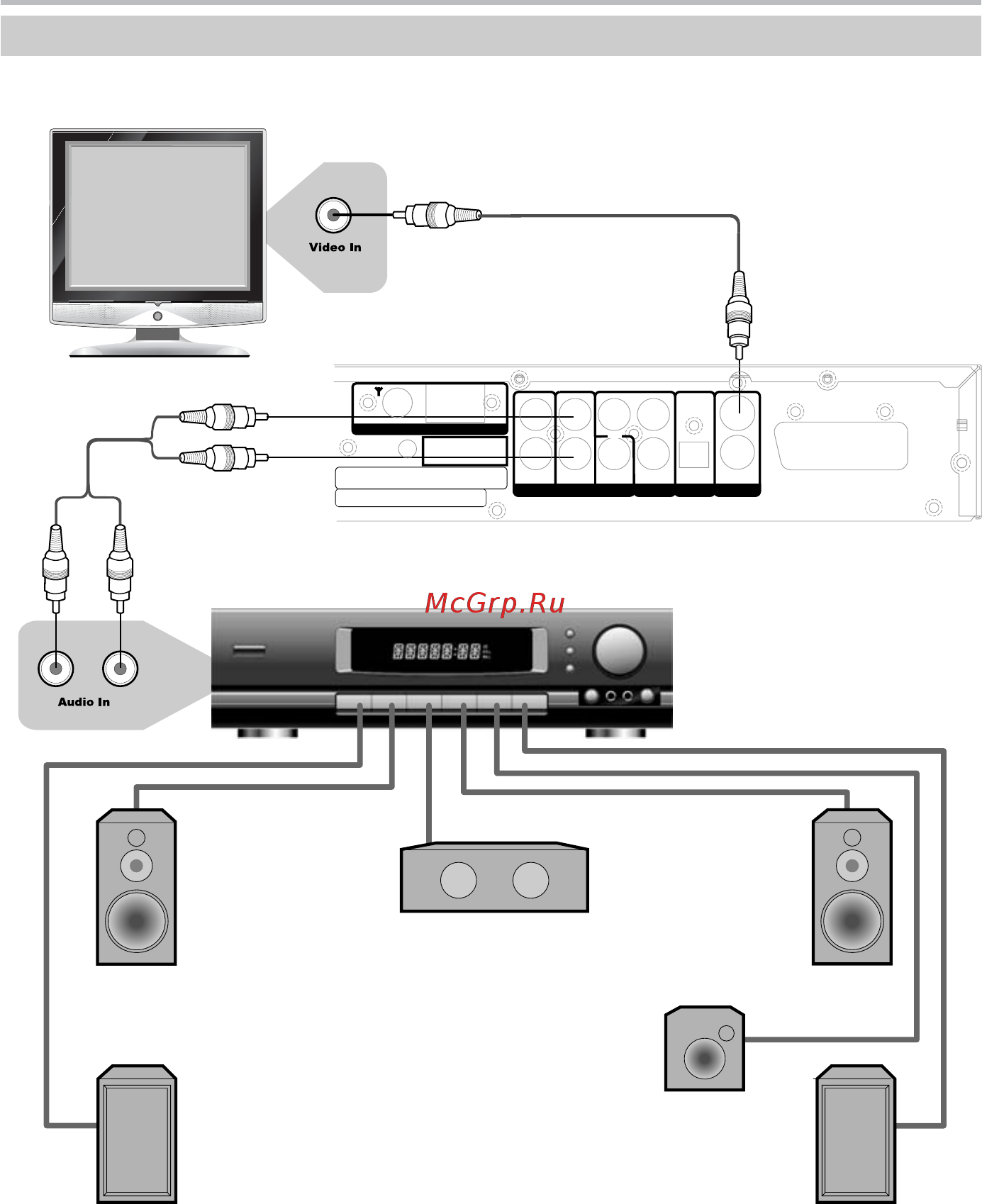

Подключение к усилителю с декодером Dolby Digital Pro Logic Surround
ПОДКЛЮЧЕНИЕ
11
Задняя панель
Видеокабель
Аудиокабель
Усилитель с декодером Dolby Digital Pro Logic Surround
Центральный
громкоговоритель
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Левый громкоговоритель
окружающего звука
Правый громкоговоритель
окружающего звука
Сабвуфер
• Установите параметр Микширование/Конфигурация в меню настроек звука в режим Стерео
(подробное описание данной операции смотрите на странице 31).
• Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше,
чем между фронтальными громкоговорителями и зрителем. Если расстояние между
громкоговорителями окружающего звука и зрителем значительно меньше расстояния между
фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку
каналов окружающего звука (подробное описание данной операции смотрите на странице 35).
VIDEO VIDEO OUTOPTICAL OUTAUDIO
TUNER
S−VIDEO
Cb/Pb
R
AUX IN MIX OUT VIDEO OUT
L
R
L
VIDEO
Cr/Pr
YCOAXIAL OPTICAL
AMGNDFM
SCART OUTPUT (CVBS/RGB)
