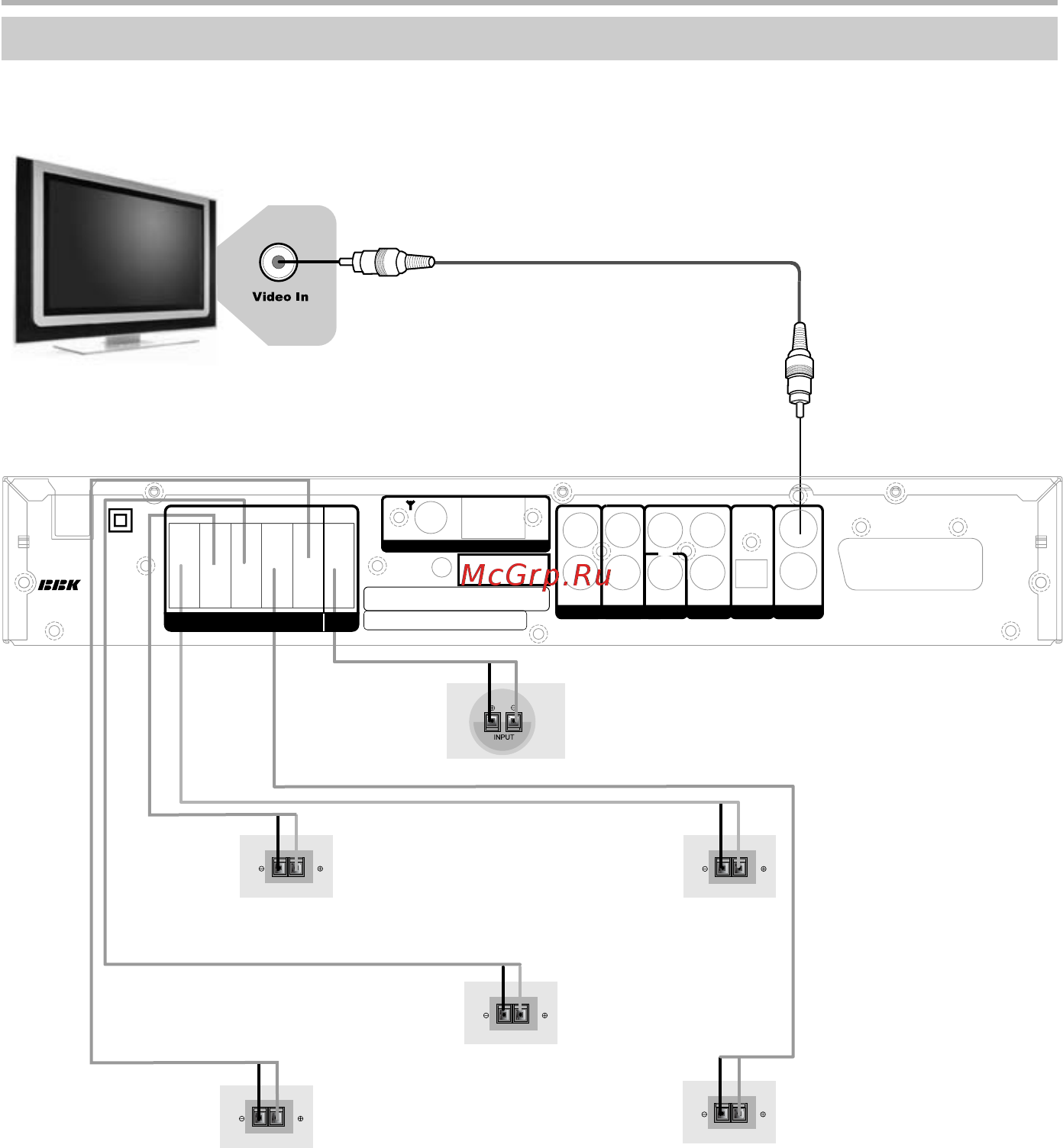

Подключение компонентов домашнего DVD−театра
ПОДКЛЮЧЕНИЕ
8
• Чтобы активировать все 6 громкоговорителей при воспроизведении дисков с аудиосопровождением
в формате 5.1CH, пожалуйста, установите конфигурацию 5.1CH в разделе настроек звука (см.стр.31).
ПРИМЕЧАНИЕ
• Во избежание повреждения компонентов домашнего кинотеатра подключайте к DVD−ресиверу только
акустическую систему, поставляемую в комплекте.
Задняя панель
Видеокабель
Центральный
громкоговоритель
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Левый громкоговоритель
окружающего звука
Правый громкоговоритель
окружающего звука
Сабвуфер
6~8 Ω
VIDEO VIDEO OUTOPTICAL OUTAUDIO
TUNER
S−VIDEO
Cb/Pb
R
AUX IN MIX OUT VIDEO OUT
L
R
L
VIDEO
Cr/Pr
YCOAXIAL OPTICAL
AMGNDFM
FRONT R FRONT L CENTRE REAR LREAR R WOOFER
4~6 Ω
SCART OUTPUT (CVBS/RGB)
Перед началом подключения компонентов домашнего кинотеатра, убедитесь, что электропитание
отключено.
