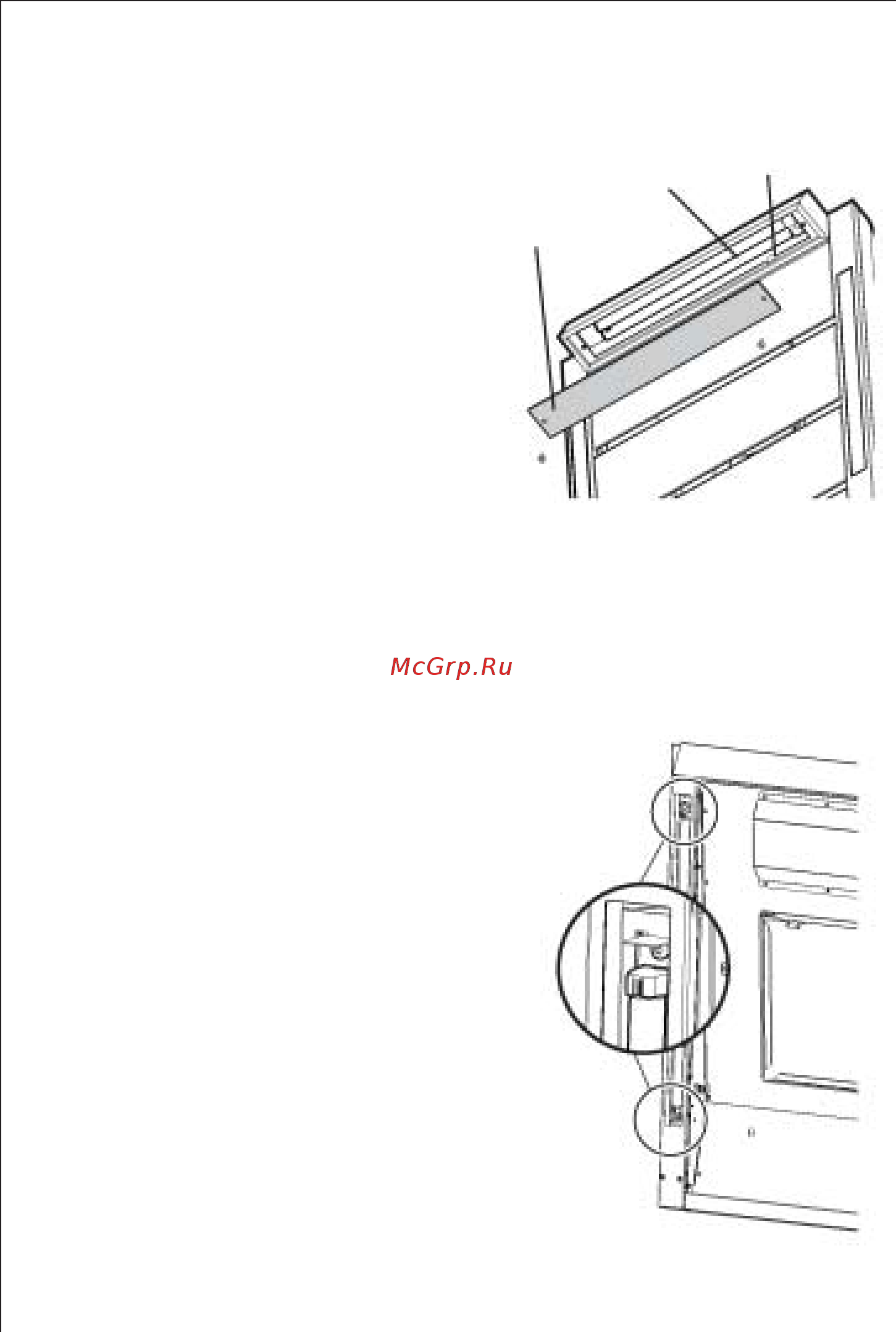

Замена верхней лампы освещения ВВ 8765 Отключите вытяжной вентилятор от электросети Снимите плафон открутив винты по краям придерживайте плафон рукой чтобы он не упал Сдвиньте лампу влево чтобы вывести ее из крепления Замените перегоревшую лампу на аналогичную новую При необходимости замените стартер байонетное крепление Установите плафон на место Если свет не горит проверьте правильно ли установлена лампа прежде чем обратиться в сервисный центр Лампа Плафон Рис 8 Замена боковой лампы освещения ВВ 8765 Отключите вытяжной вентилятор от электросети Снимите лицевую и боковые панели для снятия последних действуйте согласно инструкциям по их установке но в обратной последовательности см далее в разделе Установка прибора Замените перегоревшую лампу на аналогичную новую Установите на место лицевую и боковые панели Если свет не горит проверьте правильно ли установлена лампа прежде чем обратиться в сервисный центр Рис 9 16 Стартер
