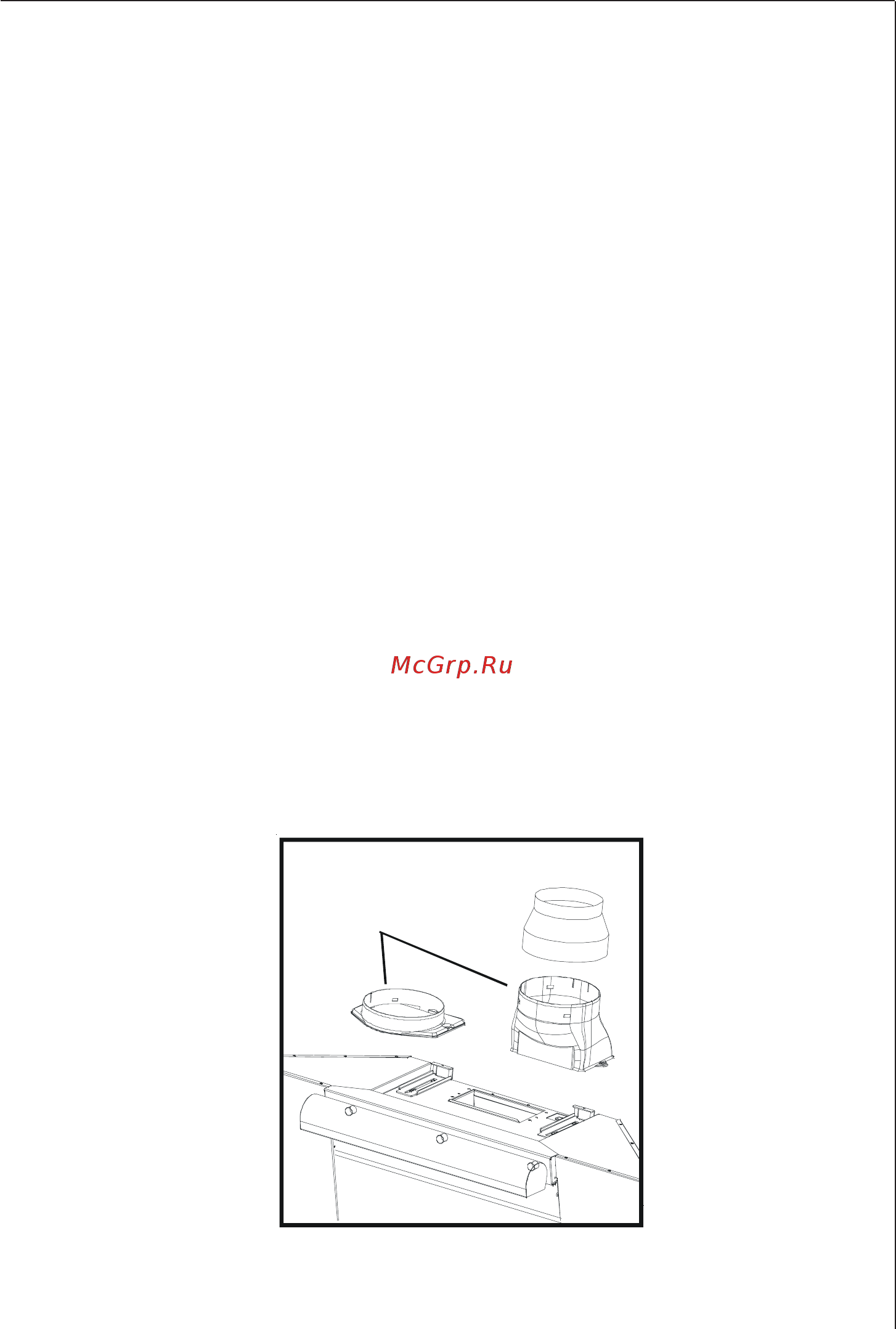

ОПИСАНИЕ ПРИБОРА Данный вытяжной вентилятор при поставке настроен для работы в режиме воздухоотвода но благодаря применению фильтра с активированным углем он может работать и в режиме рециркуляции воздуха Для этого следует дополнительно приобрести оригинальный фильтр с активированным углем фирмы AEG обращайтесь в авторизованный сервисный центр AEG Работа в режиме воздухоотвода В режиме воздухоотвода воздух отводится в атмосферу по трубе которую необходимо соединить с вытяжным патрубком рис 1 Для работы в режиме вытяжной вентиляции вытяжная труба должна иметь диаметр равный диаметру вытяжного отверстия Если в стене или в потолке уже оборудована вытяжная труба диаметр которой составляет 125 мм можно воспользоваться переходником 150 125 мм входящим в комплект поставки только для моделей DD 8794 и DD 8795 Но в этом случае шум при работе вытяжного вентилятора будет несколько выше чем при работе без переходника Рис 1 7
