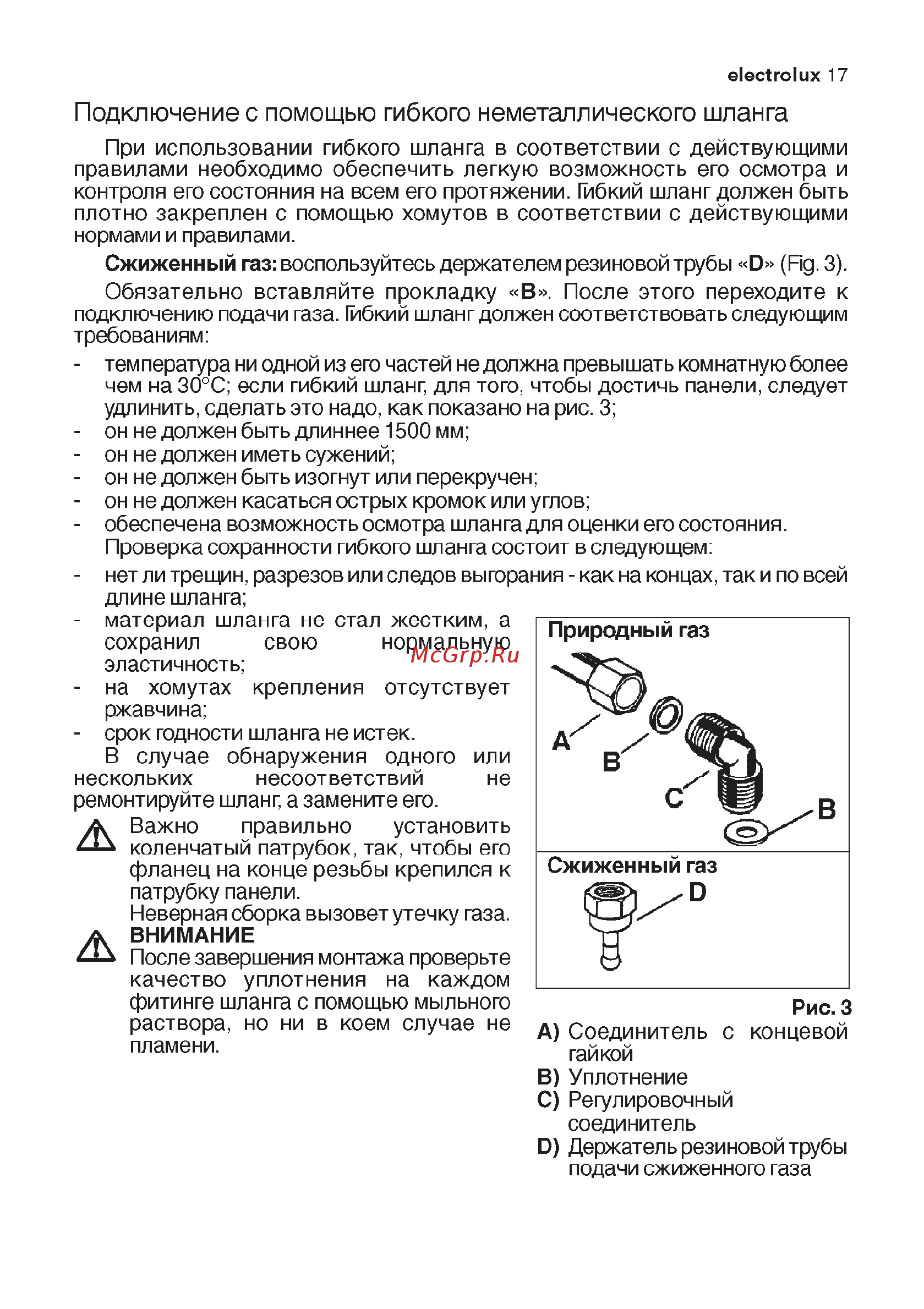

electrolux 17 Подключение с помощью гибкого неметаллического шланга При использовании гибкого шланга в соответствии с действующими правилами необходимо обеспечить легкую возможность его осмотра и контроля его состояния на всем его протяжении Гибкий шланг должен быть плотно закреплен с помощью хомутов в соответствии с действующими нормами и правилами Сжиженный газ воспользуйтесь держателем резиновой трубы D Fig 3 Обязательно вставляйте прокладку В После этого переходите к подключению подачи газа Пибкий шланг должен соответствовать следующим требованиям температура ни одной из его частей не должна превышать комнатную более чем на 30 С если гибкий шланг для того чтобы достичь панели следует удлинить сделать это надо как показано на рис 3 он не должен быть длиннее 1500 мм он не должен иметь сужений он не должен быть изогнут или перекручен он не должен касаться острых кромок или углов обеспечена возможность осмотра шланга для оценки его состояния Проверка сохранности гибкого шланга состоит в следующем нет ли трещин разрезов или следов выгорания как на концах так и по всей длине шланга материал шланга не стал жестким а сохранил свою нормальную эластичность на хомутах крепления отсутствует ржавчина срок годности шланга не истек В случае обнаружения одного или нескольких несоответствий не ремонтируйте шланг а замените его А Важно правильно установить коленчатый патрубок так чтобы его фланец на конце резьбы крепился к патрубку панели Неверная сборка вызовет утечку газа А ВНИМАНИЕ После завершения монтажа проверьте качество уплотнения на каждом фитинге шланга с помощью мыльного Рис З раствора но ни в коем случае не А Соединитель с концевой пламени гайкой В Уплотнение С Регулировочный соединитель Держатель резиновой трубы подачи сжиженного газа
