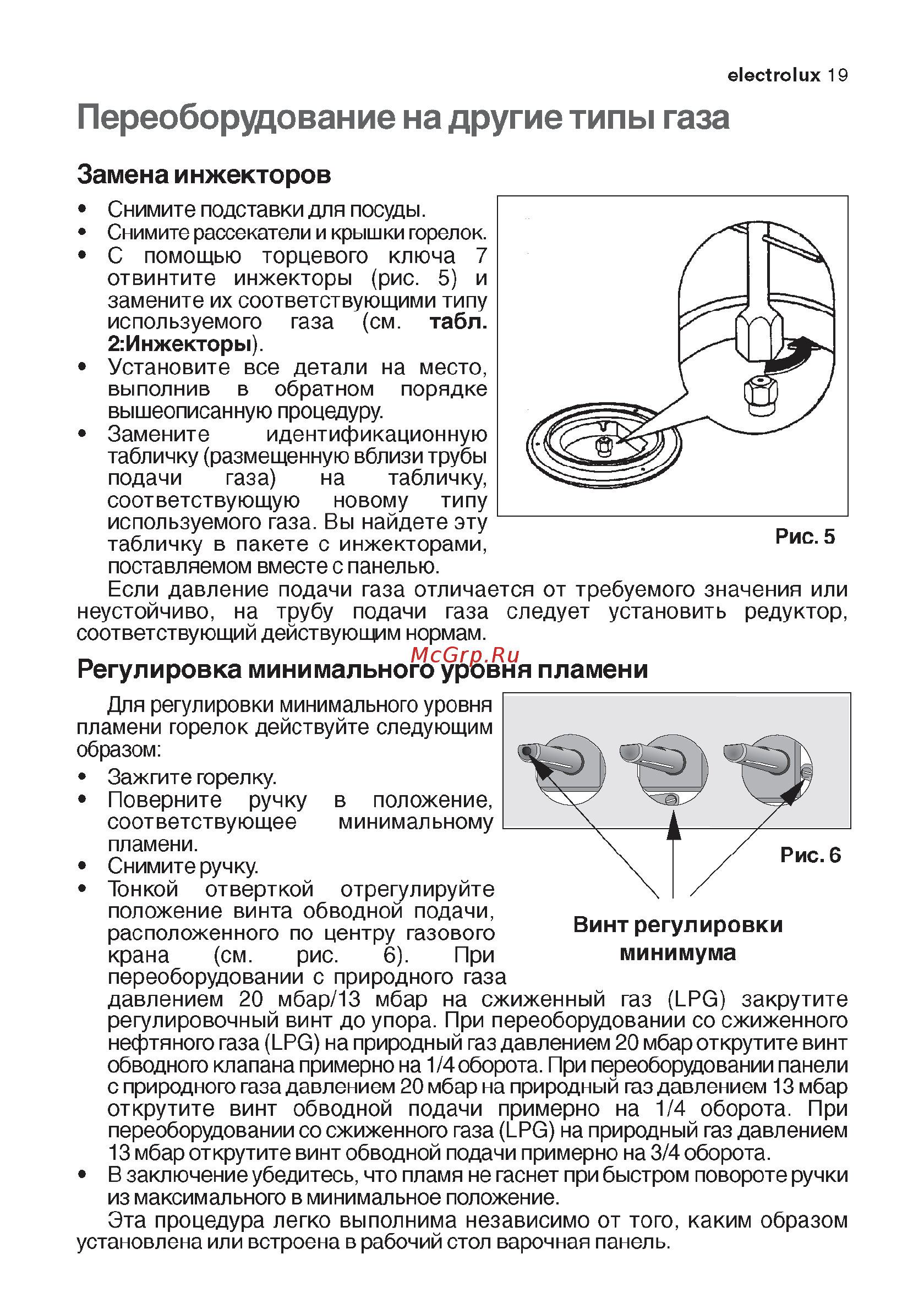

electrolux 19 Переоборудование на другие типы газа Замена инжекторов Снимите подставки для посуды Снимите рассекатели и крышки горелок С помощью торцевого ключа 7 отвинтите инжекторы рис 5 и замените их соответствующими типу используемого газа см табл 2 Инжекторы Установите все детали на место выполнив в обратном порядке вышеописанную процедуру Замените идентификационную табличку размещенную вблизи трубы подачи газа на табличку соответствующую новому типу используемого газа Вы найдете эту Рис 5 табличку в пакете с инжекторами поставляемом вместе с панелью Если давление подачи газа отличается от требуемого значения или неустойчиво на трубу подачи газа следует установить редуктор соответствующий действующим нормам Регулировка минимального уровня пламени Для регулировки минимального уровня пламени горелок действуйте следующим образом Зажгите горелку Поверните ручку в положение соответствующее минимальному _ пламени Снимите ручку Тонкой отверткой отрегулируйте положение винта обводной подачи Винт регулировки расположенного по центру газового минимума крана см рис 6 При переоборудовании с природного газа давлением 20 мбар 13 мбар на сжиженный газ LPG закрутите регулировочный винт до упора При переоборудовании со сжиженного нефтяного газа LPG на природный газ давлением 20 мбар открутите винт обводного клапана примерно на 1 4 оборота При переоборудовании панели с природного газа давлением 20 мбар на природный газ давлением 13 мбар открутите винт обводной подачи примерно на 1 4 оборота При переоборудовании со сжиженного газа LPG на природный газ давлением 13 мбар открутите винт обводной подачи примерно на 3 4 оборота В заключение убедитесь что пламя не гаснет при быстром повороте ручки из максимального в минимальное положение Эта процедура легко выполнима независимо от того каким образом установлена или встроена в рабочий стол варочная панель
