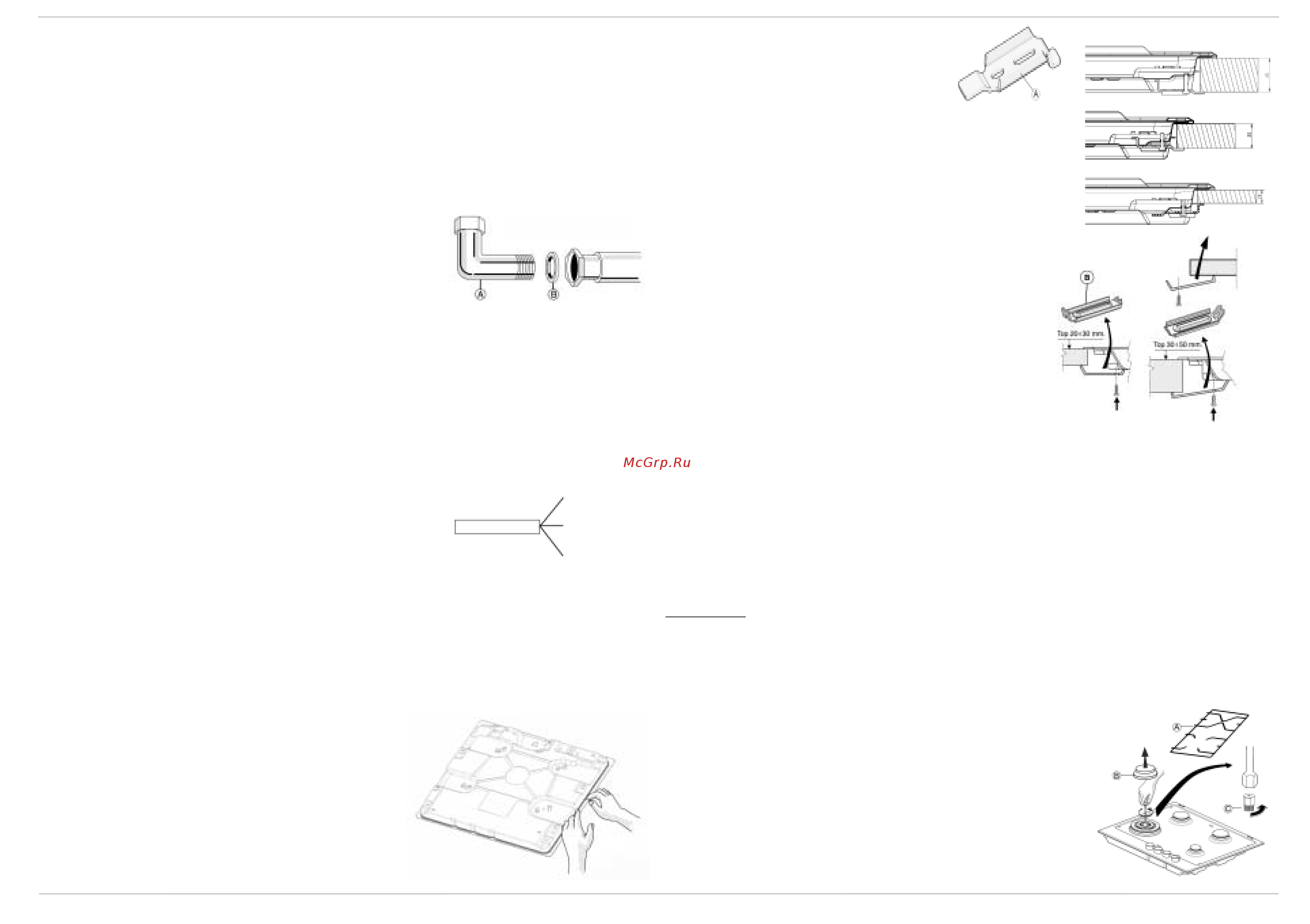

УСТАНОВКА ПОДКЛЮЧЕНИЕ ГАЗА Система подачи газа должна удовлетворять местным предписаниям Дополнительную информацию о местных предписаниях некоторых стран можно найти в прилагаемом отдельно Листке национальных правил техники безопасности Если информация по Вашей стране отсутствует обратитесь за разъяснениями к лицу выполняющему установку Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно выполняться с использованием жесткой медной или стальной трубы с патрубками соответствующими действующим нормам или же с использованием шланга со сплошной поверхностью из нержавеющей стали соответствующего местным нормам Максимальная длина шланга составляет 2 м Прежде чем подсоединить трубу к патрубку углового отвода А вставьте имеющуюся в комплекте поставки кольцевую прокладку В как того требует стандарт ЕЫ 549 Установите варочную панель в монтажный проем столешницы вырезанный по размерам указанным в Листке описания изделия Примечание шнур питания должен иметь достаточную длину для того чтобы его можно было извлечь в направлении вверх Для закрепления варочной панели используйте скобы А или В имеющиеся в комплекте поставки Вставьте скобы в соответствующие отверстия они обозначены стрелкой и закрепите их винтами в соответствии с толщиной столешницы см рисунок справа Внимание в случае использования шланга из нержавеющей стали он должен устанавливаться так чтобы не касаться никаких подвижных частей кухонной мебели Шланг должен прокладываться в зоне где отсутствуют какие либо препятствия и где возможен контроль состояния шланга в любой его точке После подключения к системе подачи газа проверьте отсутствие утечек газа при помощи мыльного водного раствора ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА Подключение к электрической сети должно выполняться с соблюдением местных норм Данные по напряжению и потребляемой мощности указаны на табличке технических данных Заземление прибора обязательно по закону ь Если Вы намерены эксплуатировать прибор на газе тип которого отличается от типа газа указанного на табличке технических данных и оранжевом ярлыке приклеенном к верхней части варочной панели замените инжекторы Отклейте оранжевый ярлык и в дальнейшем храните его вместе с буклетом данного руководства Используйте регуляторы давления пригодные для работы с параметрами давления газа указанными в Листке описания изделия Земля желтый зеленый М Изготовитель не несет никакой ответственности за травмы людей или животных или ущерб нанесенный собственности явившиеся результатом несоблюдения этих требований При установке варочной панели необходимо предусмотреть однополюсный автоматический выключатель с расстоянием между разомкнутыми контактами не менее 3 мм Если требуется заменить шнур питания то технические характеристики нового шнура должны точно совпадать с характеристиками фирменного шнура питания поставляемого изготовителем тип НО5У2 2Н2 Р Т90 С или тип НО5ЯЯ Р Операцию замены должен выполнить специалист сервисного центра или квалифицированный электрик МОНТАЖ Очистите поверхность прокладки поставляемой вместе с прибором по всему периметру и наложите ее на варочную панель как показано на рисунке Замену газовых сопел должен выполнять специалист сервисного центра или квалифицированный техник Сопла не входящие в комплект поставки необходимо заказать в сервисном центре Отрегулируйте положение кранов соответствующее минимальной подаче газа Примечание при использовании сжиженного нефтяного газа 030 031 винты регулирующие минимальную подачу газа должны быть затянуты до упора Если поворот ручек горелок требует усилий обратитесь в сервисный центр для замены неисправного крана горелки ЗАМЕНА ИНЖЕКТОРОВ см таблицу Инжекторы в Листке описания изделия Снимите решетки А Извлеките горелки В Пользуясь торцевым гаечным ключом нужного размера отвинтите инжектор С Замените его инжектором пригодным для нового типа газа Прежде чем устанавливать варочную панель не забудьте прикрепить прилагаемую к инжекторам табличку с калибровочными параметрами газа таким образом чтобы она закрыла предыдущую информацию о калибровочных параметрах газа
