DE
Lage und Funktion der Bedienelemente

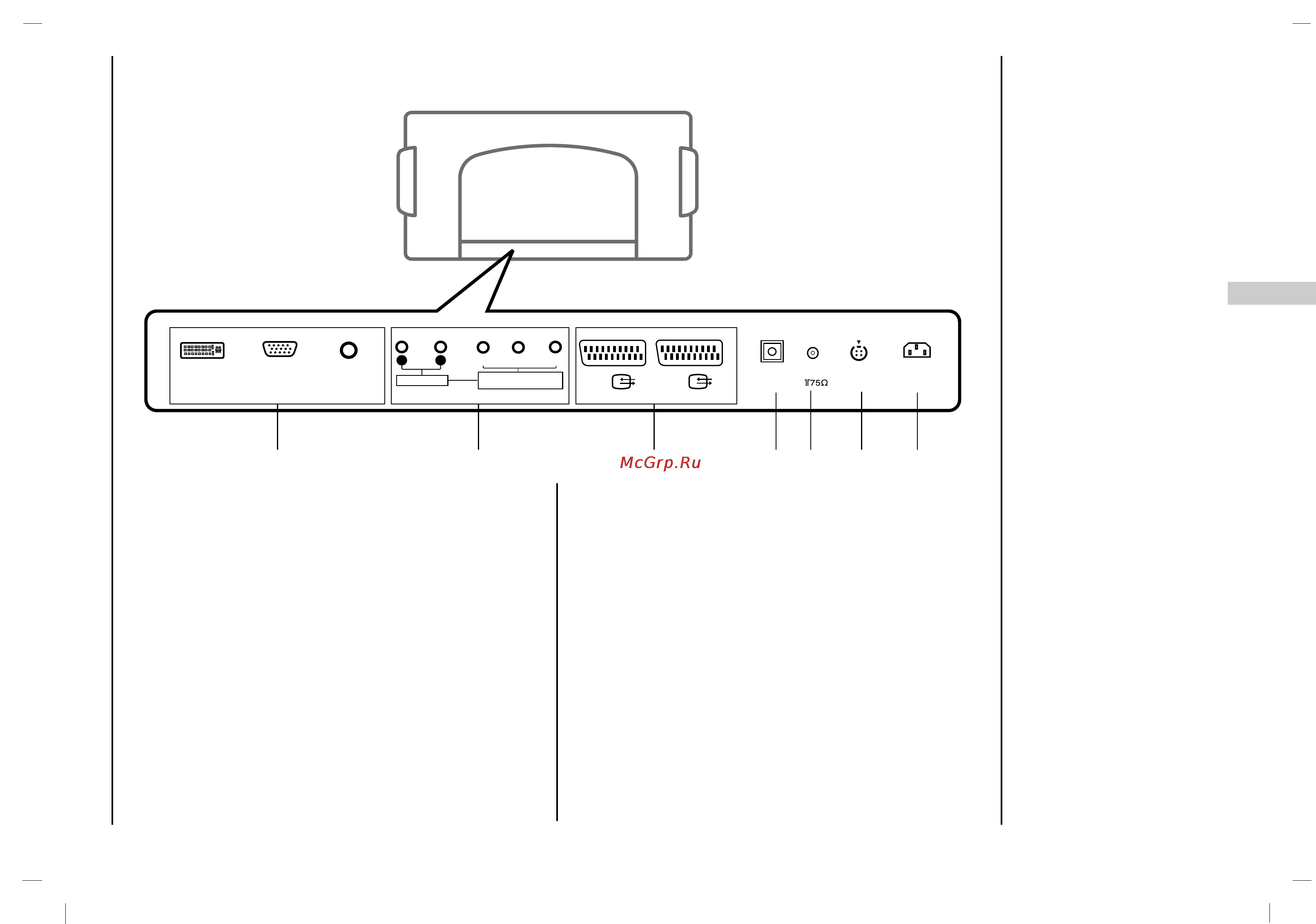

Rückansicht
7
1. DVI-EINGANG / RGB-EINGANG / AUDIO-EINGANG
Verbinden Sie den PC-Ausgang mit dieser Buchse.
2. AUDIO-EINGANG / COMPONENT-EINGANG (480i /
480p / 720p / 1080i)
3. Scart-Anschluss
Verbinden Sie den Euro-Scart-Anschluß z.B. des
Videorecorders mit diesen Buchsen.
4. Digital Audio (OPTISCH)
Schließen Sie digitalen Audio von den verschiedenen
Arten der Ausrüstung an.
Hinweis : In der Bereitschaftsbetriebsart arbeiten
diese Tore nicht.
5. Antennenanschluss
6. S-VIDEO INGANG
Verbinden Sie den Video-Ausgang z.B. eines S-VHS-
Videorecorders mit dem S-VIDEO Eingang.
7. NETZKABELANSCHLUSS
Der Monitor benötigt die Versorgungsspannung, die
auf der inneren Umschlagseite dieser Anleitung genan-
nt ist. Den Monitor niemals an eine Gleichstromquelle
anschließen.
DVI INPUTDVI INPUT
S-VIDEOS-VIDEOOPTICALOPTICAL
AUDIO INPUTAUDIO INPUT
AUDIO INPUT
AUDIO
R L
COMPONENT INPUT
(480i/480p/720p/1080i)
Y P
b
P
r
ANTANT. IN
AC INPUTAC INPUT
RGB INPUTRGB INPUT
AV1V1
AV2V2
1 2 3 4 5 6 7
