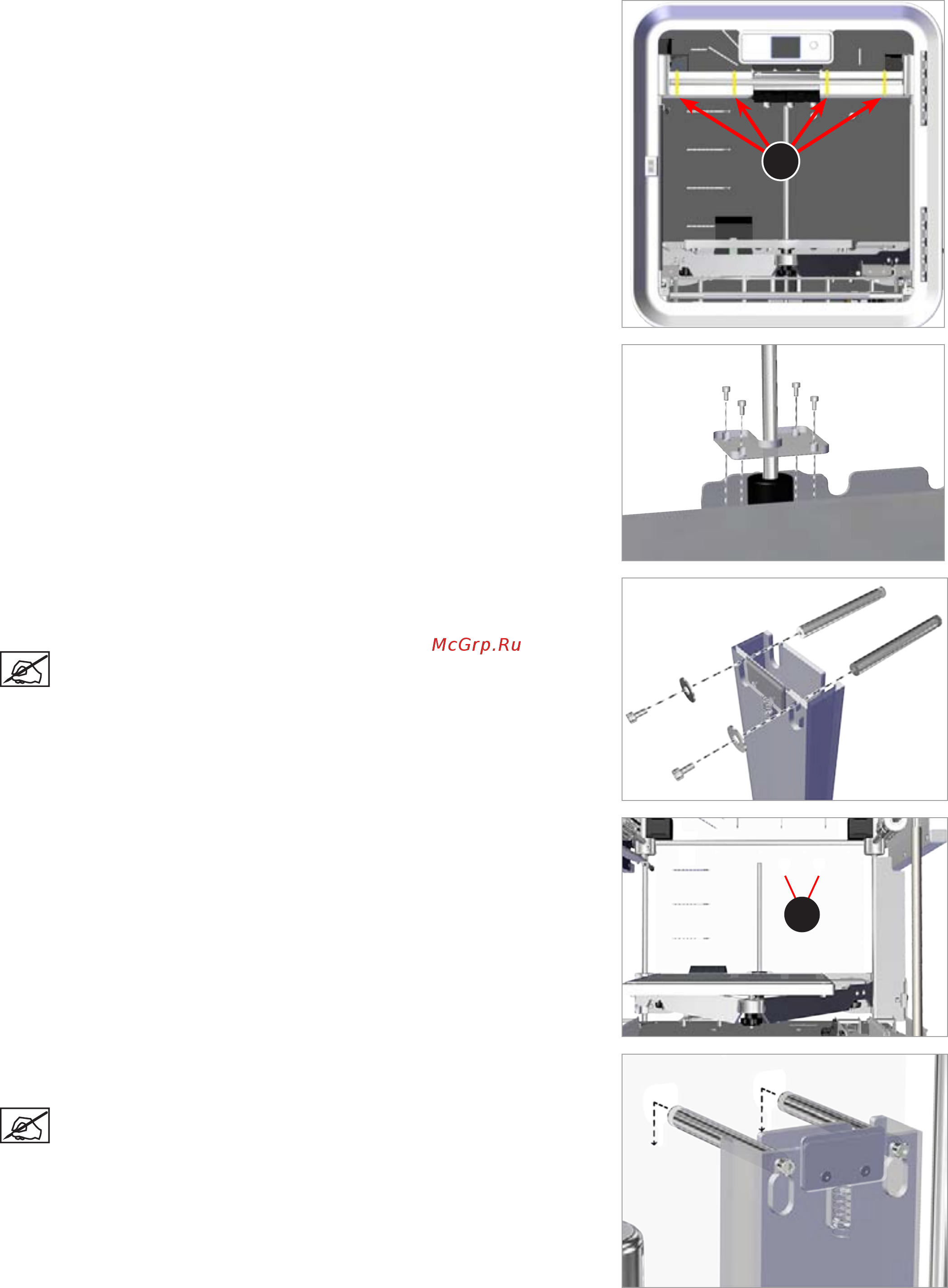

11 Откройте переднюю крышку Срежьте пластиковые стяжки (А) и удалите

пенопластовый рукав с области печатных сопел

12 Открутите и удалите четыре (4) 4-миллиметровых шестигранных винта,

которые закрепляют предохранитель оси Z, а затем удалите предохранитель

Сохраните винты и предохранитель для последующей упаковки

13 Используя 4-миллиметровую шестигранную отвертку, прикрепите опорные

штифты к узлу очистителей сопел с помощью поставляемых в наборе

винтов и шайб

ПРИМЕЧАНИЕ. Затягивайте винты до тех пор, пока штифты не

будут надежно закреплены.

14 Переместите узел очистителя сопел к задней части принтера и найдите

шпоночные канавки (А)

15 Установите опорные штифты очистителя сопел на заднюю панель принтера

через шпоночные канавки

ПРИМЕЧАНИЕ. Задвиньте монтажные штифты.
