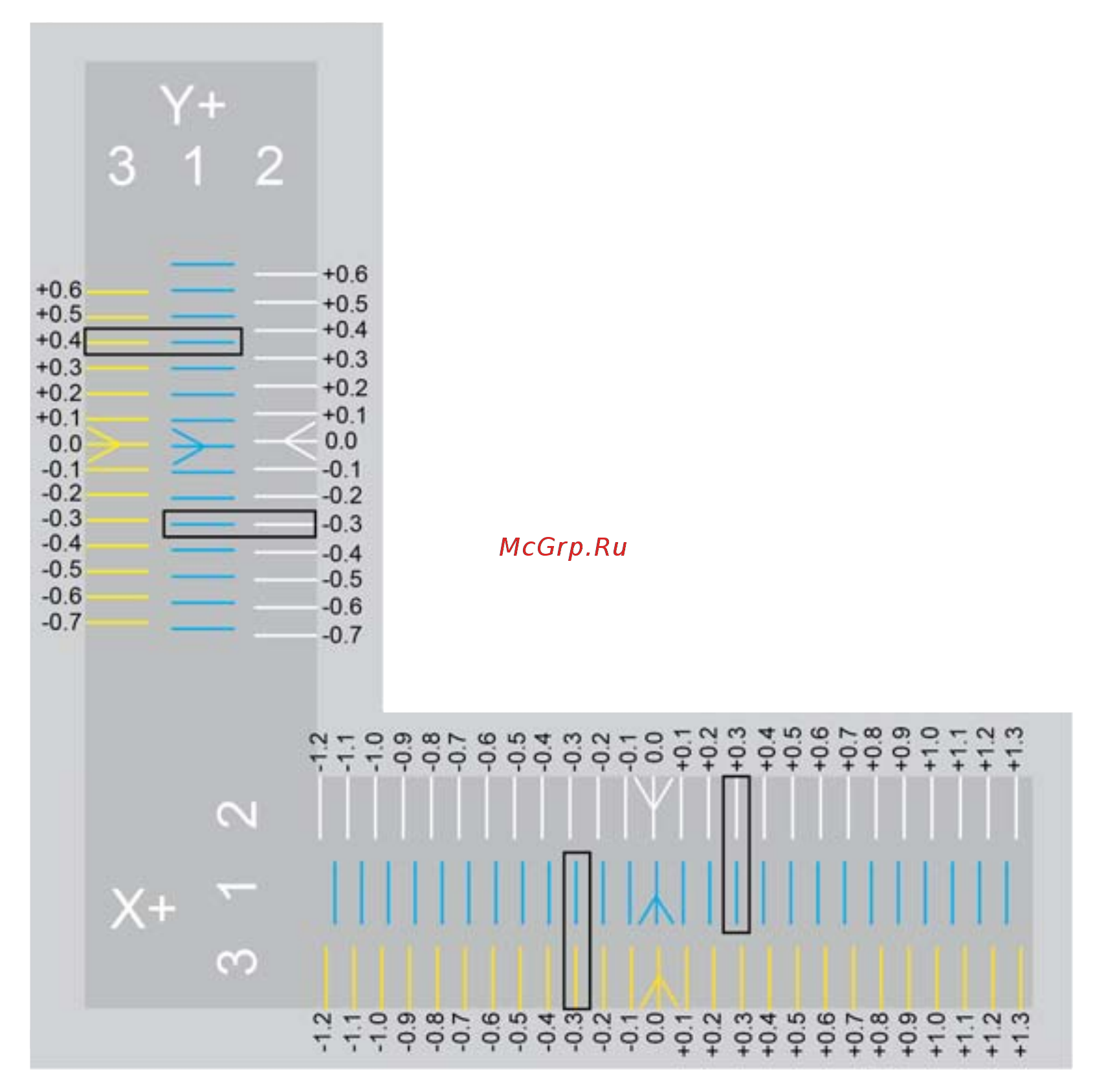

На изображении отпечатка шкалы, шкала X+ (слева направо) содержит три (3) ряда напечатанных линий Каждая линия

представляет печатное сопло Оттиски пронумерованы 1, 2 и 3 для каждого из трех печатных сопел Печатное сопло 1 всегда

печатает среднюю шкалу, поэтому шкалы печатных сопел 2 и 3 можно сравнить с ней Оттиск печатного сопла 2 находится

выше оттиска печатного сопла 1, а печатного сопла 3 — ниже Для принтеров с двумя (2) печатными соплами шкала ниже

шкалы печатного сопла 1 отсутствует

Линии калибровочного оттиска представляют смещение 0,1 мм и должны измеряться, начиная от напечатанных стрелок в

центре шкал

Считывание шкалы смещения сопел

Найдите белую стрелку, напечатанную печатным соплом 2, и сравните ее с позицией синей стрелки, напечатанной печатным

соплом 1 Обратите внимание, что белая стрелка расположена немного левее синей стрелки Это означает, что печатное

сопло 2 расположено неправильно Печатное сопло 2 необходимо сместить в положительном направлении (вправо), чтобы

выровнять по отношению к печатному соплу 1

Сравните напечатанные линии печатных сопел 1 и 2 справа от стрелок и найдите линии, расположенные на одном уровне

На этом рисунке совпадают линии +0,3 Это означает, что для коррекции смещения его надо увеличить на 0,3 мм

При сравнении стрелки, напечатанной печатным соплом 3, со стрелкой, напечатанной печатным соплом 1, обратите внимание,

что она немного смещена вправо Это означает, что необходима коррекция в отрицательном направлении (влево) Сравните

линии, напечатанные печатными соплами 1 и 3 слева от центральных стрелок, и найдите совпадающие линии На этом рисунке

совпадают линии -0,3 Это означает, что для коррекции смещения его надо уменьшить на 0,3 мм
