11 Начальные сведения о мониторе
Подключение

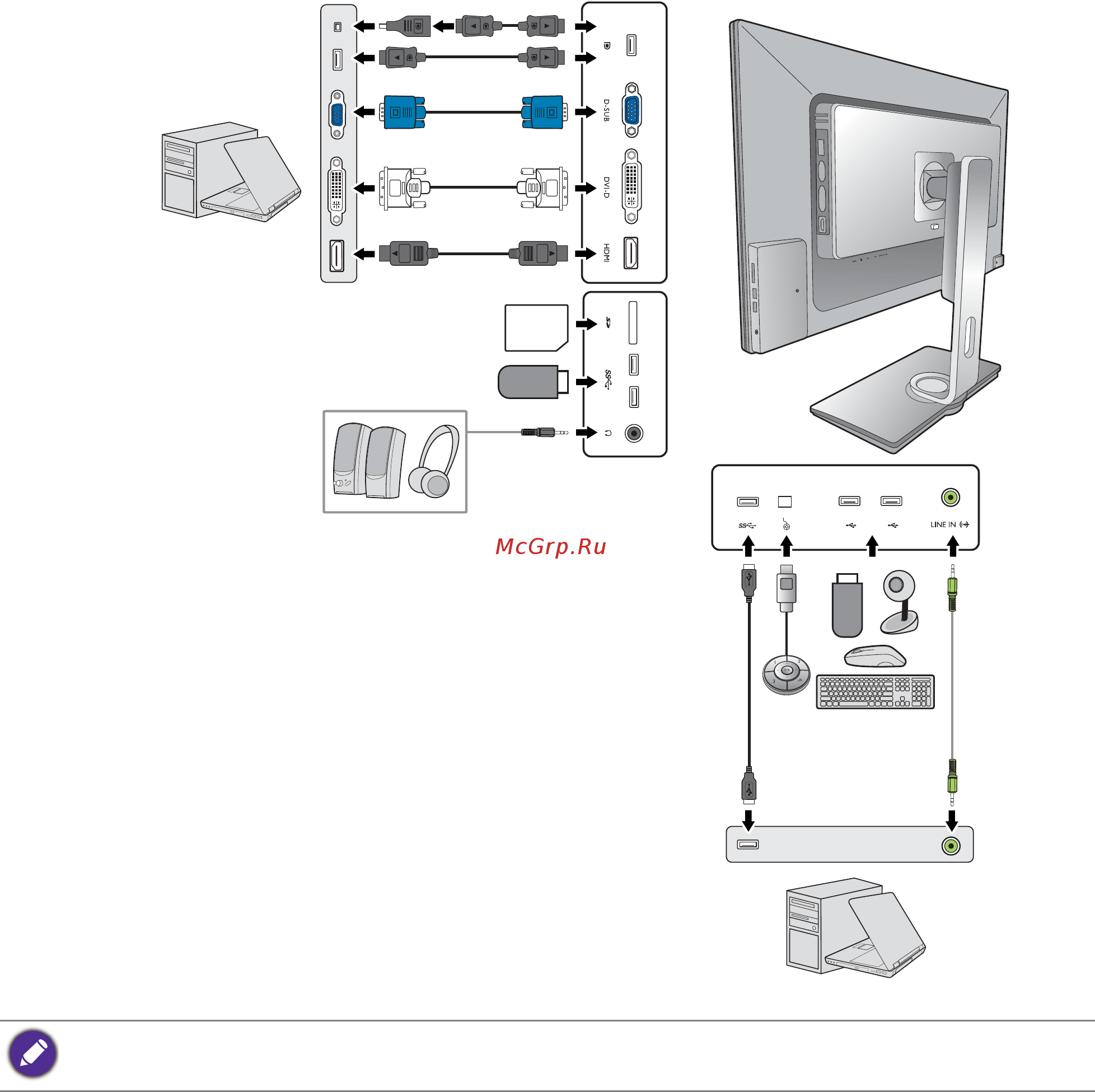

Следующие схемы подключения показаны только для примера. Кабели, не
входящие в комплект поставки вашего устройства, можно купить отдельно.
Подробное описание способов подключения см. на стр. 14 - 17.
Динамики
ПК/Ноутбук
Периферийные
USB-устройства
(USB 2.0)
Карта SD (*)
Периферийные
USB-устройства (USB 3.0)
Переходник:
DP/mini DP
BL3200
*: Для операционной системы Windows 8.1 требуется драйвер устройства чтения карт. Установите
этот драйвер с прилагаемого компакт-диска.
