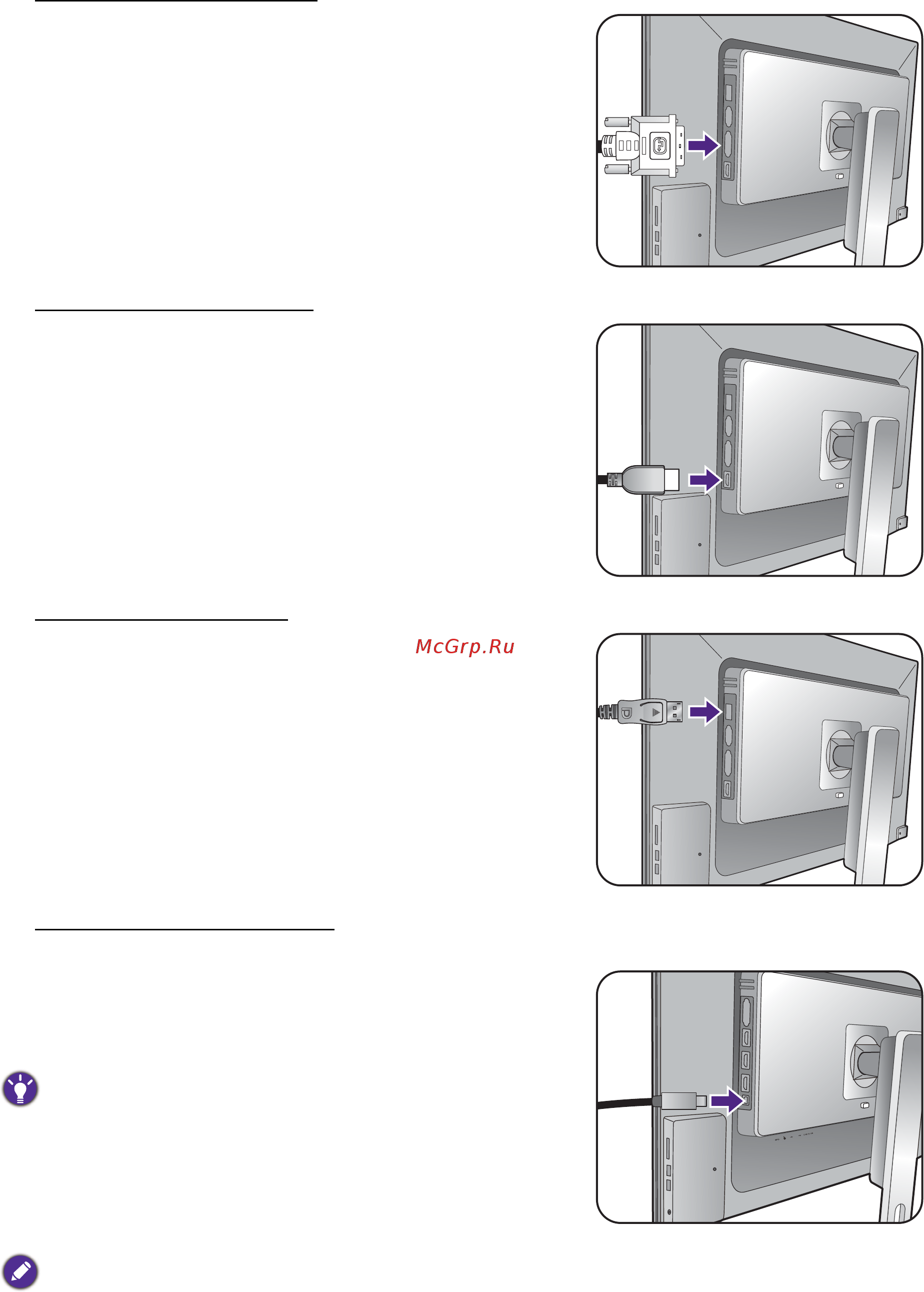

15 Установка аппаратного обеспечения монитора
Подключение кабеля DVI-D
Один конец кабеля (без ферритового фильтра) с
разъемом DVI-D подсоедините к видеоразъему
монитора. Другой конец кабеля (с ферритовым
фильтром) подсоедините к видеоразъему
компьютера.
Заверните фиксирующие винты на разъемах во
избежание случайной расстыковки во время
работы.
Или
Подключение кабеля HDMI
Подключите штекер кабеля HDMI к разъему
HDMI на мониторе. Подключите штекер на
другом конце кабеля к разъему HDMI устройства
цифрового выхода.
Или
Подключение кабеля DP
Один конец кабеля с разъемом DP подсоедините
к видеоразъему монитора. Другой конец кабеля
подсоедините к видеоразъему компьютера.
Если изображение не отображается, то откройте
раздел Система, DisplayPort и измените
значение параметра на 1.1. Затем снова
подключите кабель.
Или
Подключение кабеля mini DP
Один конец кабеля с разъемом mini DP
подсоедините к видеоразъему монитора. Другой
конец кабеля подсоедините к видеоразъему
компьютера.
При наличии нескольких интерфейсов передачи
видео подключите сигнал по тому видеокабелю,
который обеспечивает наилучшее качество
изображения.
- Более высокое качество: HDMI / DVI-D / DP / mini DP
- Хорошее качество: D-Sub
Показанные справа прилагаемый видеокабель и
разъем могут отличаться от реальных в зависимости
от модели монитора, поставляемого в вашу страну.
Или
(только для модели BL3201)
