Dell U2515H [10/68] Вид сбоку
![Dell U2515H [10/68] Вид сбоку](/views2/1284618/page10/bga.png)

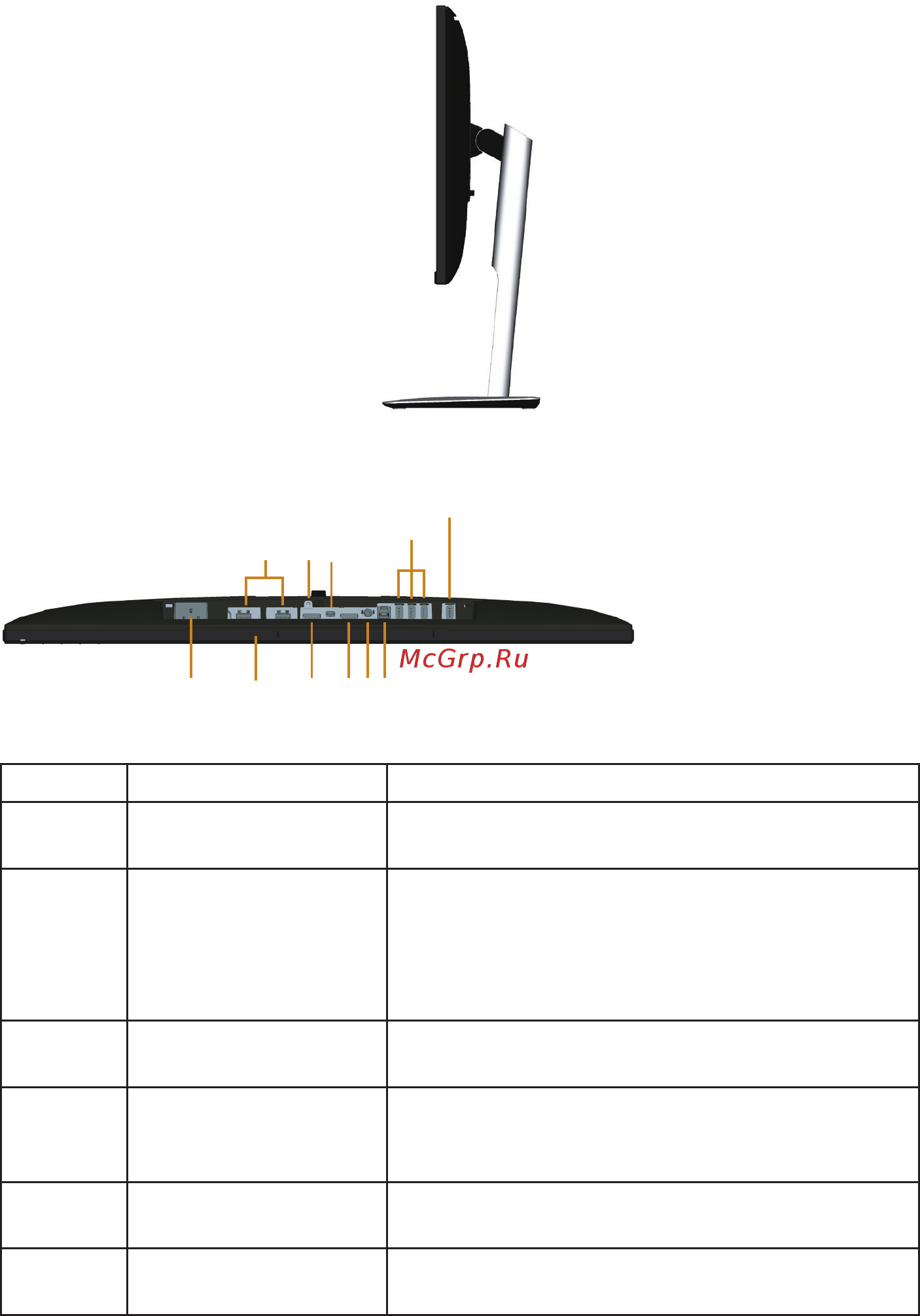

10 | О мониторе
Вид сбоку
Вид снизу
1
2
5
4
10a
3 6
7
89
10b
Вид снизу без подставки монитора
Наклейка Описание Использование
1
Разъем питания пере-
менного тока
Этот разъем служит для подключения кабеля
питания.
2
Монтажные отверстия
звуковой панели Dell
Для установки дополнительной звуковой
панели Dell. ПРИМЕЧАНИЕ. Перед тем, как
прикрепить Звуковую панель Dell, снимите
пластмассовую полоску, которой закрыты мон-
тажные отверстия.
3
Разъем порта HDMI
(MHL)
Служит для подключения MHL устройств с
помощью MHL-кабеля.
4
Функция фиксации
стойки
Для фиксации стойки на мониторе использует-
ся винт M3 x 6 мм (винт не входит в комплект
поставки).
5
Разъем DisplayPort Служит для подключения к компьютеру с по-
мощью DP-кабеля.
6
Разъем Mini-
DisplayPort
Служит для подключения к компьютеру с по-
мощью кабеля Mini-DP – DP.
