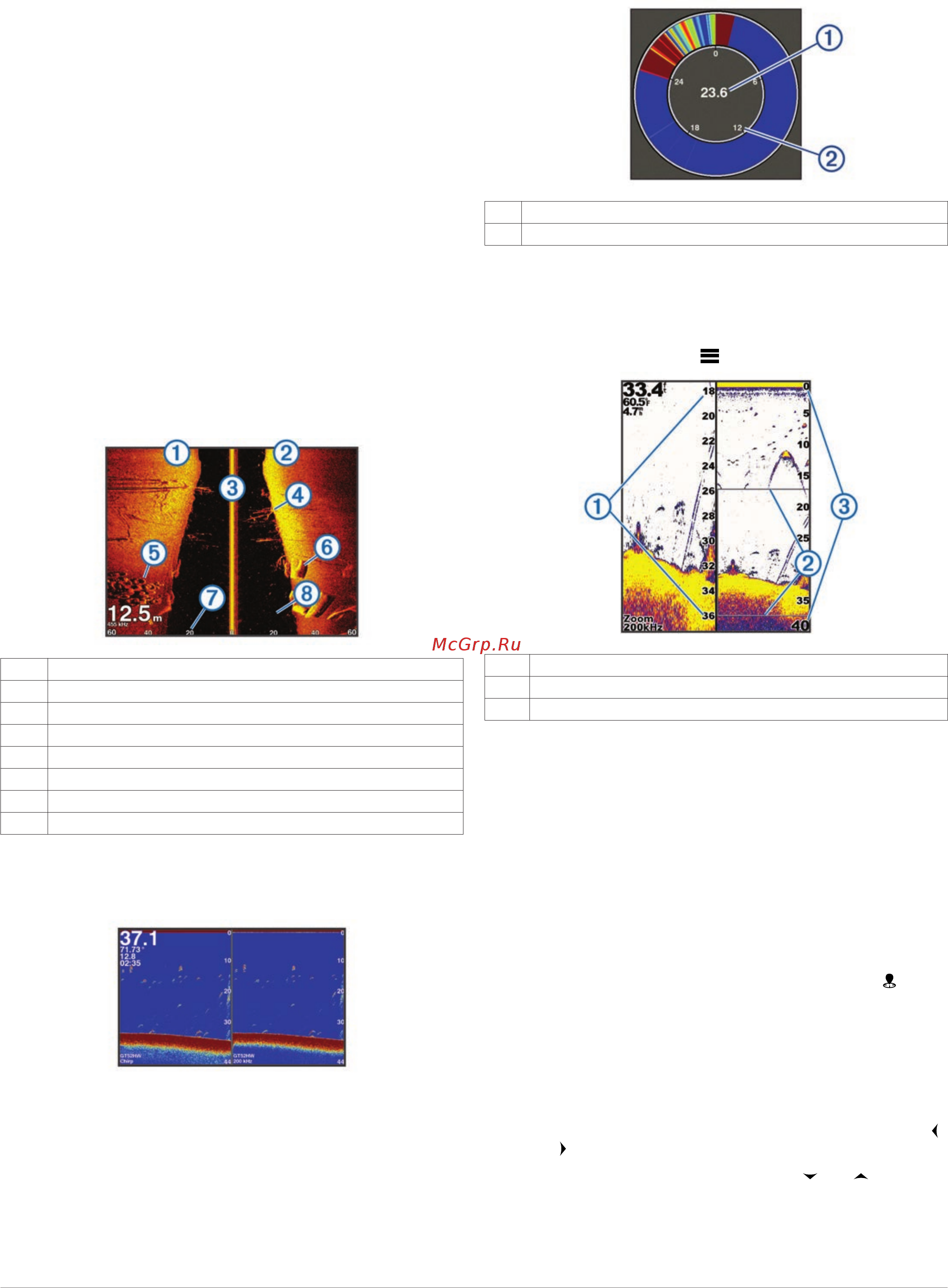

Вид сонара DownVü
ПРИМЕЧАНИЕ. не все модели поддерживают технологию
сонара и датчиков DownVü.
Высокочастотный сонар DownVü обеспечивает более четкое
изображение происходящего под судном, что позволяет
получить более полное представление об объектах, над
которыми проходит судно.
Обычные датчики выпускают конусообразный луч. Сонар
DownVü
с технологией сканирования имеет узкий луч,
схожий по форме с лучом копировального аппарата. Этот
луч обеспечивает более четкое, напоминающее
фотографию изображение того, что находится под судном.
Вид сонара SideVü
ПРИМЕЧАНИЕ. не все модели поддерживают сонар SideVü
и датчики сканирования.
ПРИМЕЧАНИЕ. для использования сканирующего сонара
SideVü
требуются совместимый датчик и рыбопоисковый
эхолот.
Сонар SideVü с технологией сканирования показывает
изображение объектов по бокам от судна. Эту функцию
можно использовать для определения структуры и поиска
рыбы.
À
Слева от судна
Á
Справа от судна
Â
Датчик на вашем судне
Ã
Деревья
Ä
Старые шины
Å
Бревна
Æ
Расстояние сбоку от судна
Ç
Вода между судном и дном
Раздельное отображение частот
На экране с разделением частот можно просматривать две
частоты.
Флэшер
Флэшер отображает показания сонара в виде круговой
шкалы глубины, на которой представлены данные о том, что
находится под вашим судном. Она имеет форму кольца,
которое начинается в верхней части; значения меняются по
часовой стрелке. Число внутри кольца обозначает глубину.
Показания сонара мигают на кольце, если они принимаются
на указанной глубине. Интенсивность сигнала сонара
отображается различными цветами.
Выберите Флэшер.
À
Глубина в текущем местоположении
Á
Шкала глубин
Режим раздельного увеличения
На странице раздельного увеличения в правой части экрана
отображается полный график показаний сонара, а в
левой — его увеличенный участок.
На экране сонара выберите > Раздельное увеличение.
À
Шкала глубин с увеличением
Á
Окно увеличения
Â
Диапазон глубин
Выбор типа датчика
Если вы не используете датчик, входящий в комплект,
необходимо установить тип датчика для оптимальной
работы сонара. Если вы используете датчик, входящий в
комплект, то выполнять эти действия не нужно.
1
Выберите Настройки
> Мое судно > Тип датчика
.
2
Выберите тип используемого датчика.
Создание маршрутной точки на экране
сонара с использованием текущего
местоположения
1
В режиме отображения данных сонара выберите .
2
При необходимости измените данные маршрутной точки.
Приостановка работы сонара
Некоторые модели поддерживают не все перечисленные
ниже варианты функции.
Выберите один из следующих вариантов:
• На экране сонара Traditional или
DownVü выберите
или .
• На экране сонара SideVü выберите или .
Сонар 3
